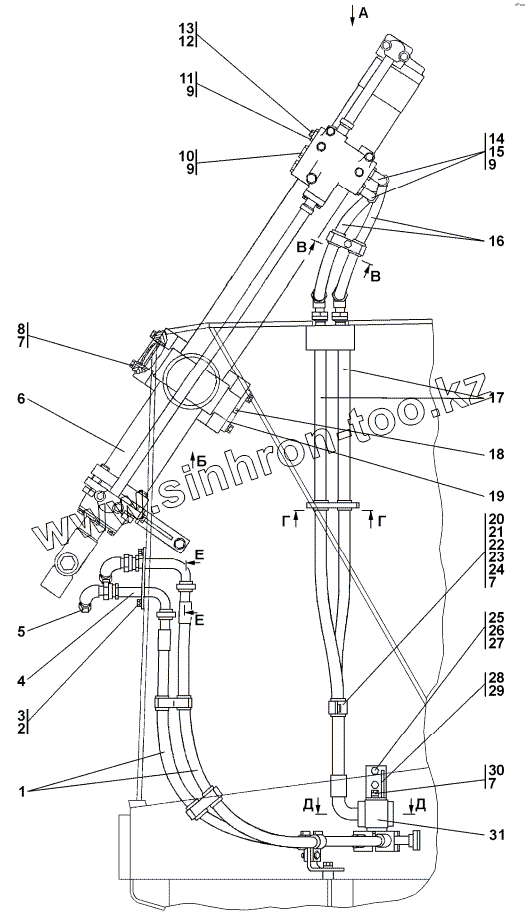

Каталог запасных частей к технике: Промтрактор Т-40.01К. 4001-26-10СП Установка гидроцилиндров
1
1
2
3
4
4
5
5
6
6
7
7
7
8
9
9
9
10
10
11
11
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
23
23
24
25
25
26
27
28
28
29
30
30
31
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4001-26-10-20СП(SP) | 4001-26-10-20СП(SP) | Установка гидроцилиндров | |
| 4001-26-10СП(SP) | 4001-26-10СП(SP) | Установка гидроцилиндров | |
| 1 | 404-26-118-26-20СП -20SP | Рукав d.25 | |
| 1 | 404-26-118-26СП(SP) | Рукав d.25 | |
| 2 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 3 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | |
| 4 | 4001-26-20СП(SP) | Трубопровод | |
| 4 | 4001-26-20-20СП(SP) | Трубопровод | |
| 5 | 404-26-149СП(SP) | Заглушка | |
| 5 | 404-26-149-20СП(SP) | Заглушка | |
| 6 | 46-26-625-02СП(SP) | Гидроцилиндр d.160 | |
| 6 | 46-26-625-02-20СП(SP) | Гидроцилиндр d.160 | |
| 7 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 8 | Болт М16-6gx45 | Болт М16-6gx45 | |
| 9 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 10 | 18-26-560 | Пробка | |
| 10 | 18-26-560-20 | Пробка | |
| 11 | 37 5245 | Пробка | |
| 11 | 37 5245-20 | Пробка | |
| 12 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 13 | 37 5240 | Пробка | |
| 13 | 37 5240-20 | Пробка | |
| 14 | 46-26-1212 | Угольник | |
| 14 | 46-25-1212-20 | Угольник | |
| 15 | 41 5431 | Контргайка | |
| 15 | 41 5431-20 | Контргайка | |
| 16 | 404-26-2112-12СП(SP) | Рукав d.25 | |
| 16 | 404-26-2112-12-20СП -20SP | Рукав d.25 | |
| 17 | 3502-26-108-16СП(SP) | Рукав d.32 | |
| 17 | 3502-26-108-16-20СП -20SP | Рукав d.32 | |
| 18 | Масленка 1,2Ц6хр | Масленка 1,2Ц6хр | |
| 18 | Масленка 1,2Кд6хр | Масленка 1,2Кд6хр | |
| 19 | 46-26-548СП(SP) | Крышка | |
| 19 | 46-28-548-20СП(SP) | Крышка | |
| 20 | 2501-26-220 | Скоба | |
| 20 | 2501-26-220-20 | Скоба | |
| 21 | 2501-26-221 | Планка | |
| 21 | 2501-26-221-20 | Планка | |
| 22 | 40 0354-04 | Втулка | |
| 23 | 28 0520-20 | Болт М16х1,5-6gх30 ГОСТ 7796-70 | |
| 23 | 28 0520 | Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70 | |
| 24 | Гайка М16x1,5 | Гайка М16x1,5 | |
| 25 | 28 0725 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 25 | 28 0725-20 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 26 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 27 | 31 0310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 28 | 2504-26-14СП(SP) | Кронштейн | |
| 28 | 2504-26-14-20СП(SP) | Кронштейн | |
| 29 | 2501-11-147 | Планка | |
| 30 | 28 0535 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 30 | 28 0535-20 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 31 | 3501-26-198 | Коллектор | |
| 31 | 3501-26-198-20 | Коллектор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
