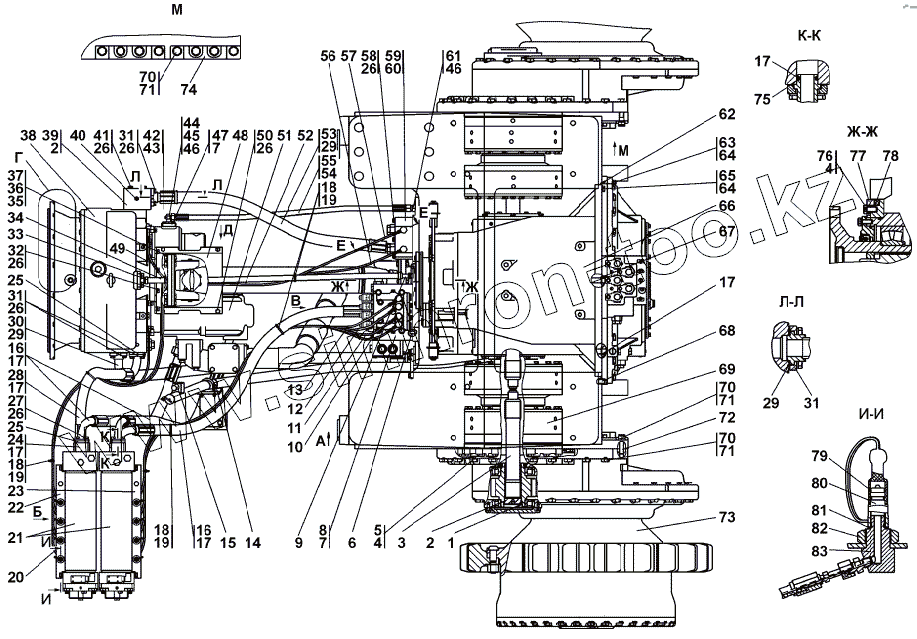

Каталог запасных частей к технике: Промтрактор Т-40.01К. 4001-16-1СП Установка трансмиссии
1
2
2
3
4
4
5
6
7
7
8
9
9
10
11
12
13
14
15
15
16
16
17
17
17
17
17
17
18
18
18
19
19
19
20
21
21
22
23
24
25
25
25
26
26
26
26
26
26
26
26
27
27
28
28
29
29
29
30
30
31
31
31
32
33
34
34
35
35
36
36
37
37
38
38
39
40
40
41
41
42
43
43
44
44
45
45
46
46
47
47
48
48
49
50
51
52
53
53
54
55
55
56
57
58
58
59
59
60
61
61
62
63
63
64
64
65
65
66
66
67
68
69
70
70
70
70
71
71
71
72
73
73
74
74
75
76
76
77
78
79
79
80
81
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 4001-16-1СП(SP) | 4001-16-1СП(SP) | Установка трансмиссии | |
| 4001-16-1-20СП(SP) | 4001-16-1-20СП(SP) | Установка трансмиссии | |
| 1 | 58 0676 | Кольцо С80 ГОСТ 13940-86 | |
| 2 | 069-075-36-2-51-1668 | Кольцо 069-075-36-2-51-1668 | |
| 3 | 2501-12-135-01СП(SP) | Торсион | |
| 4 | Шланговый хомут | ||
| 5 | 28 5555-01 | Болт | |
| 6 | 32 0350 | Штифт | |
| 7 | 039-045-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 8 | 4001-16-2 | Корпус | |
| 9 | 403-16-109СП(SP) | Штуцер | |
| 9 | 403-16-109-20СП(SP) | Штуцер | |
| 10 | 1101-15-24-11СП(SP) | Рукав для замера давления | |
| 11 | 1101-15-24-08СП(SP) | Рукав для замера давления | |
| 12 | 1101-15-24-06СП(SP) | Рукав для замера давления | |
| 13 | 1101-15-24-07СП(SP) | Рукав для замера давления | |
| 14 | 2501-12-170 | Пластина | |
| 15 | 46-14-141СП(SP) | Сапун | |
| 15 | 46-14-141-20СП(SP) | Сапун | |
| 16 | 2602-26-25-04СП(SP) | Рукав | |
| 17 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 18 | SF-200 | Стяжка SF-200 | |
| 19 | АLТ-200 | Стяжка неоткрывающаяся с фиксатором АLТ-200 | |
| 20 | 1101-15-24-05СП(SP) | Рукав для замера давления | |
| 21 | 4001-15-10СП(SP) | Фильтр | |
| 21 | 4001-15-10-20СП(SP) | Фильтр | |
| 22 | 4001-16-27-01 | Планка | |
| 23 | 4001-16-27 | Планка | |
| 24 | 4001-16-3 | Проставка | |
| 25 | 2501-26-83 | Фланец | |
| 25 | 2501-26-83-20 | Фланец | |
| 26 | 2502-26-25-04-20СП -20SP | Рукав | |
| 26 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 27 | 28 0366 | Болт М12-6gх75 | |
| 27 | 28 0366-20 | Болт М12-6gх75 | |
| 28 | 2602-26-25-05СП(SP) | Рукав | |
| 28 | 2602-26-25-05-20СП -20SP | Рукав | |
| 29 | 049-055-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 30 | 4002-60-117-01СП(SP) | Рукав | |
| 30 | 4002-60-117-01-20СП -20SP | Рукав | |
| 31 | Болт М12-6gx35 | Болт М12-6gx35 | |
| 32 | Болт М12-6gx30 | Болт М12-6gx30 | |
| 33 | 4767159900016 | Шланговый хомут DIN 3017AS20-32/ 12C7-W2 | |
| 34 | 46 0601-40 | Рукав | |
| 34 | 46 0601-40-20 | Рукав | |
| 35 | 30 0252 | Гайка М14х1,5-6Н ГОСТ 5915-70 | |
| 35 | 30 0252-20 | Гайка М14х1,5-6Н ГОСТ 5915-70 | |
| 36 | 4001-16-35 | Болт специальный | |
| 36 | 4001-16-35-20 | Болт специальный | |
| 37 | 31 5220 | Шайба | |
| 37 | 31 5220-20 | Шайба | |
| 38 | 4001-14-1СП(SP) | Гидротрансформатор с редуктором привода насосов | |
| 38 | 4001-14-1-20СП(SP) | Гидротрансформатор с редуктором привода насосов | |
| 39 | 4001-16-24 | Тройник | |
| 40 | ТМ100В | Датчик ТМ 100В | |
| 40 | ТМ100В-Т | Датчик ТМ 100В-Т | |
| 41 | 28 3393 | Болт 3М12-6gx115 | |
| 41 | 28 3393-20 | Болт 3М12-6gx115 | |
| 42 | Болт М8-6gx30 | Болт М8-6gx30 | |
| 43 | 31 0140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 43 | 31 0140-20 | Шайба 8 ГОСТ 6958-78 | |
| 44 | 3501-26-209СП(SP) | Трубопровод | |
| 44 | 3501-26-209-20СП(SP) | Трубопровод | |
| 45 | Н.036.23.022 | Контргайка | |
| 45 | Н.036.23.022-01 | Контргайка | |
| 46 | 018-022-25-2-51-1668 | Кольцо ГОСТ 9833-73/ТУ 38.005.204-84 | |
| 47 | 2001-16-31 | Фланец | |
| 47 | 2001-16-31-20 | Фланец | |
| 48 | 4001-16-39СП(SP) | Кожух | |
| 48 | 4001-16-39-20СП(SP) | Кожух | |
| 49 | 1101-15-24-09СП(SP) | Рукав для замера давления | |
| 50 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | |
| 51 | S1А6155S6113Т52A 1M1H0X1HA | Насос S1А6155S6113Т52A 1M1H0X1HA | |
| 52 | 81-4250010-60 | Вал карданный 81-4250010-60 | |
| 53 | 4002-60-117-06СП(SP) | Рукав | |
| 53 | 4002-60-117-06-20СП -20SP | Рукав | |
| 54 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 55 | 404-26-213-16СП(SP) | Рукав | |
| 55 | 404-26-213-16-20СП -20SP | Рукав | |
| 56 | 1101-15-24-13СП(SP) | Рукав для замера давления | |
| 57 | 1101-15-24-12СП(SP) | Рукав для замера давления | |
| 58 | 28 1389 | Болт М12-6gх100 | |
| 58 | 28 1389-20 | Болт М12-6gх100 | |
| 59 | 4001-15-7СП(SP) | Клапан предохранительный | |
| 59 | 4001-15-7-20СП(SP) | Клапан предохранительный | |
| 60 | 034-040-36-2-51-1668 | Кольцо 034-040-36-2-51-1668 | |
| 61 | 5001-26-78 | Штуцер ввертной | |
| 61 | 5001-26-78-20 | Штуцер ввертной | |
| 62 | 40 0468-44 | Кольцо | |
| 63 | 28 0562 | Болт М16х1,5-6gх75 | |
| 63 | 28 0562-20 | Болт М16х1,5-6gх75 | |
| 64 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 65 | 28 0550 | Болт М16х1,5-6gх50.109.40Х.019 ГОСТ 7796-70 | |
| 65 | 28 0550-20 | Болт М16х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 66 | 4001-12-14СП(SP) | Блок трансмиссии | |
| 66 | 4001-12-14-20СП(SP) | Блок трансмиссии | |
| 67 | 026-032-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 68 | 32 5463 | Штифт | |
| 69 | 4001-18-10СП(SP) | Фрикцион бортовой и тормоз остановочный | |
| 70 | 28 0835 | Болт М24х2-6gх75 ГОСТ 7796-70 | |
| 70 | 28 0835-20 | Болт М24х2-6gх75 ГОСТ 7796-70 | |
| 71 | Шайба 24Т | Шайба 24Т | |
| 72 | 32 5580 | Штифт | |
| 73 | 4001-19-10СП(SP) | Передача бортовая | |
| 73 | 4001-19-10-20СП(SP) | Передача бортовая | |
| 74 | 2501-12-161 | Планка | |
| 74 | 2501-12-161-20 | Планка | |
| 75 | 44 0038 | Кольцо защитное | |
| 76 | 28 5221 | Болт | |
| 76 | 28 5221-20 | Болт | |
| 77 | 4001-12-69 | Кольцо | |
| 78 | 40 0461 | Кольцо | |
| 79 | 631315000042 | Вилка резиновая МБШ 14/35-12 | |
| 79 | 631315000042 | Вилка резиновая МБШ 14/35-12 | |
| 80 | 631315000043 | Вилка МБШ 14/35-02 | |
| 81 | 479144000001 | Кольцо уплотнительное торцевое комбинированное USIT 1/4"MBm 14/35-00ГЧ" | |
| 81 | 479144000001 | Кольцо уплотнительное торцевое комбинированное USIT 1/4"MBm 14/35-00ГЧ" | |
| 82 | 30 0365 | Гайка М24х2-6Н.04.019 ГОСТ 15522-70 | |
| 83 | 4001-16-28 | Муфта |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
