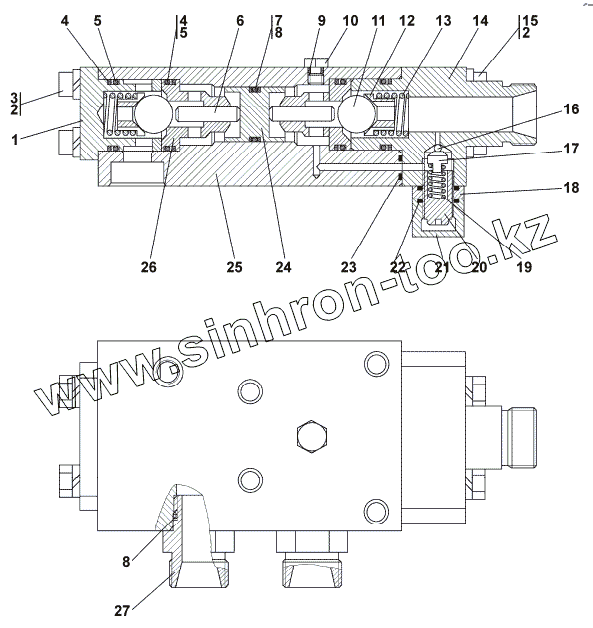

Каталог запасных частей к технике: Промтрактор Т-40.01К. 3501-93-506СП Гидрозамок
1
2
2
2
3
3
4
4
5
5
6
7
8
8
9
10
10
11
12
13
14
14
15
16
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-93-506-20СП(SP) | 3501-93-506-20СП(SP) | Гидрозамок | |
| 3501-93-506СП(SP) | 3501-93-506СП(SP) | Гидрозамок | |
| 1 | 28 0544 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 2 | 28 0544 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 2 | 28 0544-20 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 3 | 3501-93-612 | Крышка | |
| 3 | 3501-93-612-20 | Крышка | |
| 4 | 44 0005 | Шайба защитная | |
| 5 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 6 | 2501-93-577 | Толкатель | |
| 7 | 2501-93-581 | Кольцо защитное | |
| 8 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 9 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 10 | 37 5245 | Пробка | |
| 10 | 37 5245-20 | Пробка | |
| 11 | Шарик 26,988-40 | Шарик 26,988-40 | |
| 12 | 2501-93-574 | Вкладыш | |
| 13 | 38 5582 | Пружина | |
| 14 | 3501-93-611-20 | Крышка | |
| 14 | 3501-93-611 | Крышка | |
| 15 | Болт М16x1,5-6gx80 | Болт М16x1,5-6gx80 | |
| 16 | Шарик 5,953-40 | Шарик 5,953-40 | |
| 17 | 2501-93-575 | Направляющая | |
| 18 | 3501-93-615 | Контргайка | |
| 18 | 3501-93-615-20 | Контргайка | |
| 19 | 38 5350 | Пружина | |
| 19 | 38 5350-20 | Пружина | |
| 20 | 3501-93-614-20 | Винт регулировочный | |
| 20 | 3501-93-614 | Винт регулировочный | |
| 21 | 3501-93-613 | Колпачок | |
| 21 | 3501-93-613-20 | Колпачок | |
| 22 | 025-030-30-2-3 | Кольцо 025-030-30-2-3 | |
| 23 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 24 | 2501-93-573 | Поршень | |
| 25 | 3501-93-610 | Корпус | |
| 26 | 2501-93-572 | Седло | |
| 27 | 41 5430 | Штуцер | |
| 27 | 41 5430-20 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
