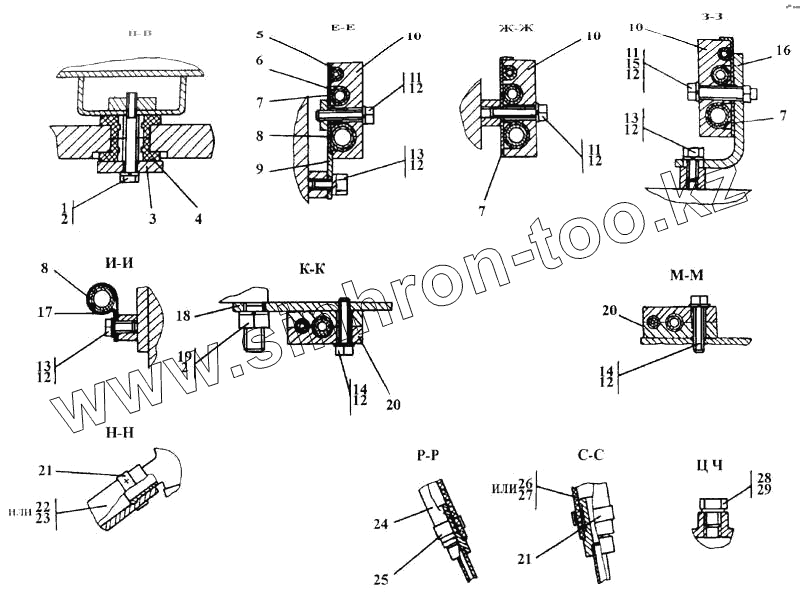

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Установка топливного бака

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
4
5
6
7
7
7
8
8
9
9
9
9
10
10
10
11
11
11
12
12
12
12
12
12
12
12
13
13
13
14
14
15
16
16
17
18
18
19
19
20
20
20
21
21
22
22
23
23
24
24
25
26
26
27
27
28
28
29
Позиция на иллюстрации Заводской номер детали Название детали
1 28 0575-20 Болт М16х1,5-6gх120 ГОСТ 7795-70
1 28 0575 Болт М16х1,5-6gх120 ГОСТ 7795-70
2 Шайба 16 ГОСТ 6402-70 Шайба 16 ГОСТ 6402-70
3 2501-26-341 Шайба
4 2501-25-37СП Амортизатор
5 700-40-6684-08 Прокладка
6 700-40-6684-07 Прокладка
7 2502-25-3 Накладка
8 700-40-6684-05 Прокладка
9 ТТ2501-25-36-20СП Кронштейн
9 ТТ2501-25-36-20-20СП Кронштейн
9 3501-25-76-20 Кронштейн
9 3501-25-76 Кронштейн
10 2502-25-2 Хомут
11 Болт М8-6gх45 ГОСТ 7795-70 Болт М8-6gх45 ГОСТ 7795-70
12 Шайба 8Т ГОСТ 6402-70 Шайба 8Т ГОСТ 6402-70
13 М8-6gх16 ГОСТ 7796-70 Болт
14 Болт М8-6gх40 ГОСТ 7795-70 Болт М8-6gх40 ГОСТ 7795-70
15 Гайка М8-7Н ГОСТ 5915-70 Гайка М8-7Н ГОСТ 5915-70
16 2501-25-132 Уголок
16 2501-25-132-20 Уголок
17 700-41-2866 Хомут
18 3502-25-25-20 Кронштейн
18 3502-25-25 Кронштейн
19 30 0252 Гайка М14х1,5-6Н ГОСТ 5915-70
19 30 0252-20 Гайка М14х1,5-6Н ГОСТ 5915-70
20 2501-25-33 Хомут
20 2501-25-33-20 Хомут
21 Хомут стяжной червячный 1028-У-02 ПО4.43 Хомут стяжной червячный 1028-У-02 ПО4.435.002ТУ
22 46 0601-23 Рукав
22 46 0601-23-20 Рукав
23 46 0701-23-20 Рукав
23 46 0701-23 Рукав
24 46 0401-02 Рукав
24 46 0401-02-20 Рукав
25 Хомут стяжной червячный 11018-У-01 ПО4.4 Хомут стяжной червячный 11018-У-01 ПО4.435.141ТУ
26 46 0601-04 Рукав
26 46 0601-04-20 Рукав
27 4 60701-04-20 Рукав
27 46 0701-04 Рукав
28 700-37-2077 Пробка
28 700-37-2077-20 Пробка
29 Кольцо 12х16 Кольцо 12х16
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
