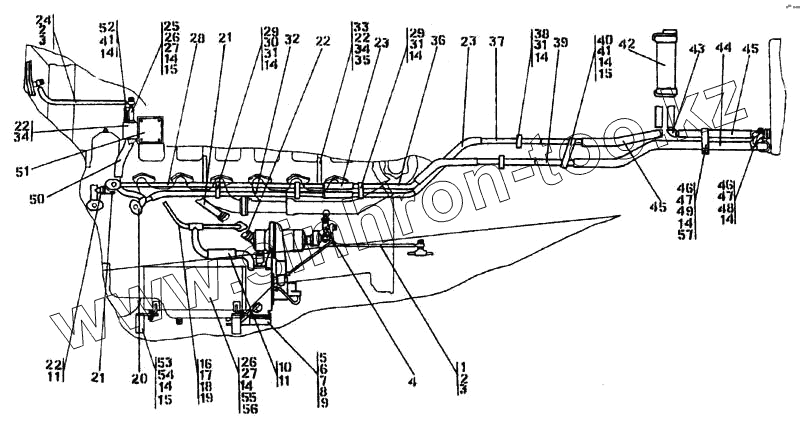

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Установка системы подогрева

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
8
9
10
11
11
14
14
14
14
14
14
14
14
14
14
15
15
15
16
17
18
19
20
21
21
22
22
22
22
22
23
23
25
26
26
27
27
28
29
29
30
31
31
31
32
33
34
34
35
36
37
38
39
40
41
41
42
43
44
45
45
46
46
47
47
48
49
50
51
52
53
54
55
56
57
Позиция на иллюстрации Заводской номер детали Название детали
2502-43-3-01СП 2502-43-3-01СП Установка системы подогрева
1 403-43-461СП Рукав
2 46-43-313 Прокладка
3 700-41-2622 Болт зажимной
4 403-43-114СП Кран
5 2502-43-91СП Газовод
6 29 0020 Шпилька М6 (Зп/6g)х 6 ГОСТ 22034-76
7 Гайка М6-7Н ГОСТ 5915-70 Гайка М6-7Н ГОСТ 5915-70
8 Шайба 6Т ГОСТ 6402-70 Шайба 6Т ГОСТ 6402-70
9 31 0110 Шайба 6.01.08кп.019 ГОСТ 11371-78
10 46 1201-18 Рукав
11 Хомут 1055-У-02 Хомут 1055-У-02
14 Шайба 12 Шайба 12
15 31 0230 Шайба 12.01.10.019 ГОСТ 6958-78
16 2502-43-77СП Трубопровод
17 403-60-209 Прокладка
18 Болт М10х1, 25-6gх25 ГОСТ 7795-70 Болт М10х1, 25-6gх25 ГОСТ 7795-70
19 Шайба 10 ГОСТ 6402-70 Шайба 10 ГОСТ 6402-70
20 2502-43-80СП Трубопровод
21 2502-43-83СП Трубопровод
22 М8-6gх16 ГОСТ 7796-70 Болт
22 46 1201-05 Рукав
23 46 0901-13 Рукав
25 2502-43-82СП Трубопровод
26 Болт М12х1,25-6gх25 ГОСТ 7796-70 Болт М12х1,25-6gх25 ГОСТ 7796-70
27 Гайка М12х1,25-6Н ГОСТ 5915-70 Гайка М12х1,25-6Н ГОСТ 5915-70
28 2502-43-79СП Трубопровод
29 2502-43-106 Прижим
30 2502-43-105 Прижим
31 Болт М12х1,25-6gх40 ГОСТ 7796-70 Болт М12х1,25-6gх40 ГОСТ 7796-70
32 2502-43-85СП Трубопровод
33 2502-43-103 Пластина
34 Шайба 8Т ГОСТ 6402-70 Шайба 8Т ГОСТ 6402-70
35 31 0150 Шайба 8 ГОСТ 11371-78
36 2502-43-87СП Трубопровод
37 2502-43-88СП Трубопровод
38 2502-43-79 Прижим
39 2502-43-86СП Трубопровод
40 404-43-289 Пластина
41 28 0320 Болт М12х1,25-6gх20 ГОСТ 7795-70
42 2502-43-40СП Установка обогревателя кабины
43 2502-43-90СП Переходник
44 46 0901-24 Рукав
45 46 0901-19 Рукав
46 2502-43-107 Прижим
47 2502-43-108 Втулка
48 28 0365 Болт М12х1,25-6gх50 ГОСТ 7796-70
49 Болт М12-6gх60 ГОСТ 7795-70 Болт М12-6gх60 ГОСТ 7795-70
50 Хомуты стяжные червячные ПО 435.002ТУ Хо Хомуты стяжные червячные ПО 435.002ТУ Хомут 1040-У-02
51 3125.05-43-17СП Корпус
52 404-43-357 Пластина
53 3502-43-208СП Опора
54 28 0348 Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70
55 Шайба 12х2 ГОСТ 11371-78 Шайба 12х2 ГОСТ 11371-78
56 ПЖД600Н-1015006-01 Подогреватель ТУ 37.001.292-72
57 700-40-6684-01 Прокладка
