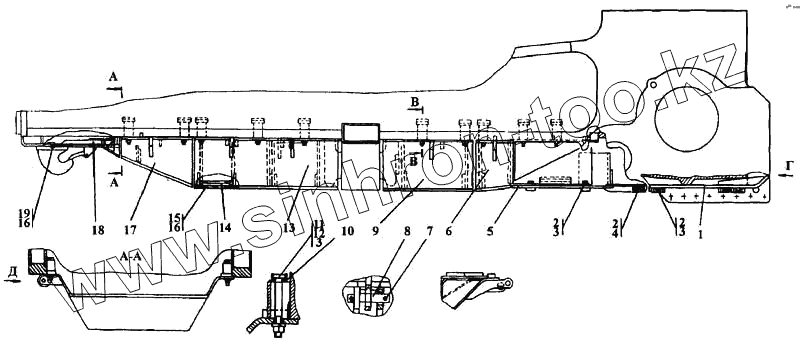

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Установка кожухов
1
1
2
2
2
2
3
3
3
4
4
5
5
6
6
7
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-64-2-01СП | 3501-64-2-01СП | Установка кожухов | |
| 3501-64-2-01-20СП | 3501-64-2-01-20СП | Установка кожухов | |
| 1 | 2501-01-64-26-01СП | Днище | |
| 1 | 2501-64-26-01-20СП | Днище | |
| 2 | 28 0720-01 | Болт М20х1,5-6gх40 ГОСТ 7796-70 | |
| 2 | 28 0720-01-20 | Болт М20х1,5-6gх40 ГОСТ 7796-70 | |
| 3 | Шайба 20 ГОСТ 6402-70 | Шайба 20 ГОСТ 6402-70 | |
| 4 | 31 0310-01 | Шайба 20х4 ГОСТ 11371-78 | |
| 4 | 31 0310-01-20 | Шайба 20х4 ГОСТ 11371-78 | |
| 5 | 2501-64-29-01-20СП | Крышка | |
| 5 | 2501-64-29-01СП | Крышка | |
| 6 | 3501-64-14-01-20СП | Кожух | |
| 6 | 3501-64-14-01СП | Кожух | |
| 7 | Шплинт 5х50 ГОСТ 397-79 | Шплинт 5х50 ГОСТ 397-79 | |
| 8 | 403-64-26-01 | Ось | |
| 9 | 3501-64-13-01-20СП | Кожух | |
| 9 | 3501-64-13-01СП | Кожух | |
| 10 | 2501-64-20-01 СП | Скоба | |
| 10 | 2501-64-20-01-20СП | Скоба | |
| 11 | 28 0764-01-20 | Болт М20х1,5-6gх150 | |
| 11 | 28 0764-01 | Болт М20х1,5-6gх150 ГОСТ 7798-70 | |
| 12 | 30 0310-01 | Гайка М20х1,5-6Н ГОСТ 5915-70 | |
| 12 | 30 0310-01-20 | Гайка М20х1,5-6Н ГОСТ 5915-70 | |
| 13 | 3501-64-12-01-20СП | Кожух | |
| 13 | 3501-64-12-01СП | Кожух | |
| 14 | 46-64-66-01-20 | Крышка | |
| 14 | 46-64-66-01 | Крышка | |
| 15 | Болт М12х1,25-6gх25 ГОСТ 7796-70 | Болт М12х1,25-6gх25 ГОСТ 7796-70 | |
| 16 | Шайба 12 ГОСТ 6402-70 | Шайба 12 ГОСТ 6402-70 | |
| 17 | 3501-64-17-01-20СП | Кожух | |
| 17 | 3501-64-17-01СП | Кожух | |
| 18 | 403-64-16-01-20СП | Крышка | |
| 18 | 403-64-16-01СП | Крышка | |
| 19 | 28 0342-01 | Болт М12х1,25-6gх30 ГОСТ 7796-30 | |
| 19 | 28 0342-01-20 | Болт М12х1,25-6gх30 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
