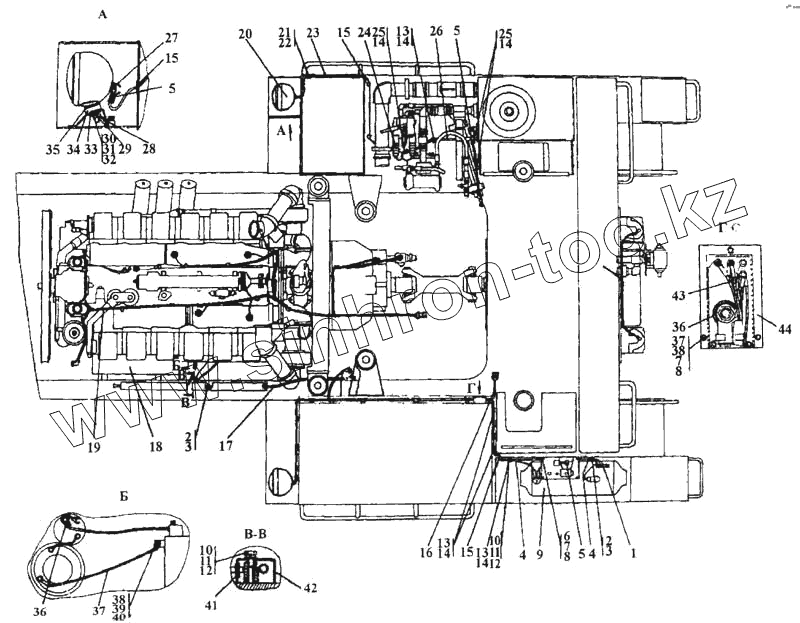

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Установка электрооборудования на раме

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
4
5
5
5
6
7
7
8
8
8
9
9
10
10
11
11
12
12
12
13
13
13
14
14
14
14
14
15
15
15
16
16
16
17
17
18
18
19
19
20
20
20
21
22
23
23
24
25
25
26
26
27
28
28
29
29
30
31
32
32
33
34
34
35
36
36
37
37
37
37
38
38
38
38
39
40
40
43
44
44
Позиция на иллюстрации Заводской номер детали Название детали
2502-10-17-01СП 2502-10-17-01СП Установка электрооборудования на раме
2501-10-17-01-20СП 2501-10-17-01-20СП Установка электрооборудования
1 312505-10-104-01СП Провод
2 700-40-6684-04 Прокладка
3 700-41-2866 Хомут
4 312505-10-104СП Провод
5 700-40-5607 Наконечник
6 Винт В.М6-6gх12 ГОСТ 17473-80 Винт В.М6-6gх12 ГОСТ 17473-80
7 Шайба 6Т ГОСТ 6402-70 Шайба 6Т ГОСТ 6402-70
8 31 0110 Шайба 6.01.08кп.019 ГОСТ 11371-78
8 31 0110-20 Шайба 6.01.08кп.0221 ГОСТ 11371-78
9 312505-10-103-20СП Блок управления отопителя
9 312505-10-103СП Блок управления отопителем
10 М8-6gх16 ГОСТ 7796-70 Болт
11 Шайба 8Т ГОСТ 6402-70 Шайба 8Т ГОСТ 6402-70
12 31 0150 Шайба 8 ГОСТ 11371-78
12 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
13 41 5090 Хомутик
14 700-40-6684-06 Прокладка
15 700-40-6695 Кольцо
16 312505-10-14-01-10СП Установка электрооборудования в контейнере АКБ
16 312505-10-14-01-20СП Установка электрооборудования в контейнере АКБ
16 312505-10-14-01СП Установка электрооборудования в контейнере АКБ
17 2502-10-151-32-20СП Провод
17 2502-10-151-32СП Провод
18 2501-10-16-10СП Электрооборудование подогревателя ПЖД600И
18 2502-10-16СП Электрооборудование подогревателя ПЖД600И
19 2501-10-14-01-20СП Электрооборудование двигателя
19 2502-10-14-01СП Электрооборудование двигателя
20 3131.3711010 Фара ГОСТ 3544-75
20 3136.3711010 Фара ГОСТ 3544-75
20 3137.3711010 Фара ГОСТ 3544-75
21 700-40-6684-07 Прокладка
22 700-41-3310 Хомутик
23 2501-10-119СП Провод
23 2501-10-119-20СП Провод
24 700-40-6662 Чехол
25 41 5119 Хомутик
26 2501-10-115-20СП Жгут
26 2501-10-115СП Жгут
27 602602 Колодка гнездовая ОСТ 37.003.032-88
28 46-10-637-20СП Провод
28 46-10-637СП Провод
29 46-10-85 Опора
29 46-10-85-20 Опора
30 Гайка М12х1,25-6Н ГОСТ 5915-70 Гайка М12х1,25-6Н ГОСТ 5915-70
31 Шайба 12 ГОСТ 6402-70 Шайба 12 ГОСТ 6402-70
32 31 0210 Шайба 12х2.01.08кп.019 ГОСТ 11371-78
32 31 0210-20 Шайба 12х2 ГОСТ 11371-78
33 Кольцо 14х12х4-6а ОСТ 38.05156-78 Кольцо 14х12х4-6а ОСТ 38.05156-78
34 46-10-86 Опора
34 46-10-86-20 Опора
35 700-40-6018 Опора
36 700-40-5606 Наконечник
37 Болт М6-6gх16 ГОСТ 7798-70 Болт М6-6gх16 ГОСТ 7798-70
37 2702-10-167-20СП Провод
37 2702-10-167СП Провод
38 28 0320 Болт М12х1,25-6gх20 ГОСТ 7795-70
38 28 0320-20 Болт М12х1,25-6gх20 ГОСТ 7796-70
38 Гайка М6-7Н ГОСТ 5915-70 Гайка М6-7Н ГОСТ 5915-70
39 Шайба 12 ГОСТ 6402-70 Шайба 12 ГОСТ 6402-70
40 31 0210 Шайба 12х2.01.08кп.019 ГОСТ 11371-78
40 31 0210-20 Шайба 12х2 ГОСТ 11371-78
43 2502-10-161-01СП Провод
44 404-10-17 Кожух
44 404-10-17-20 Кожух
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
