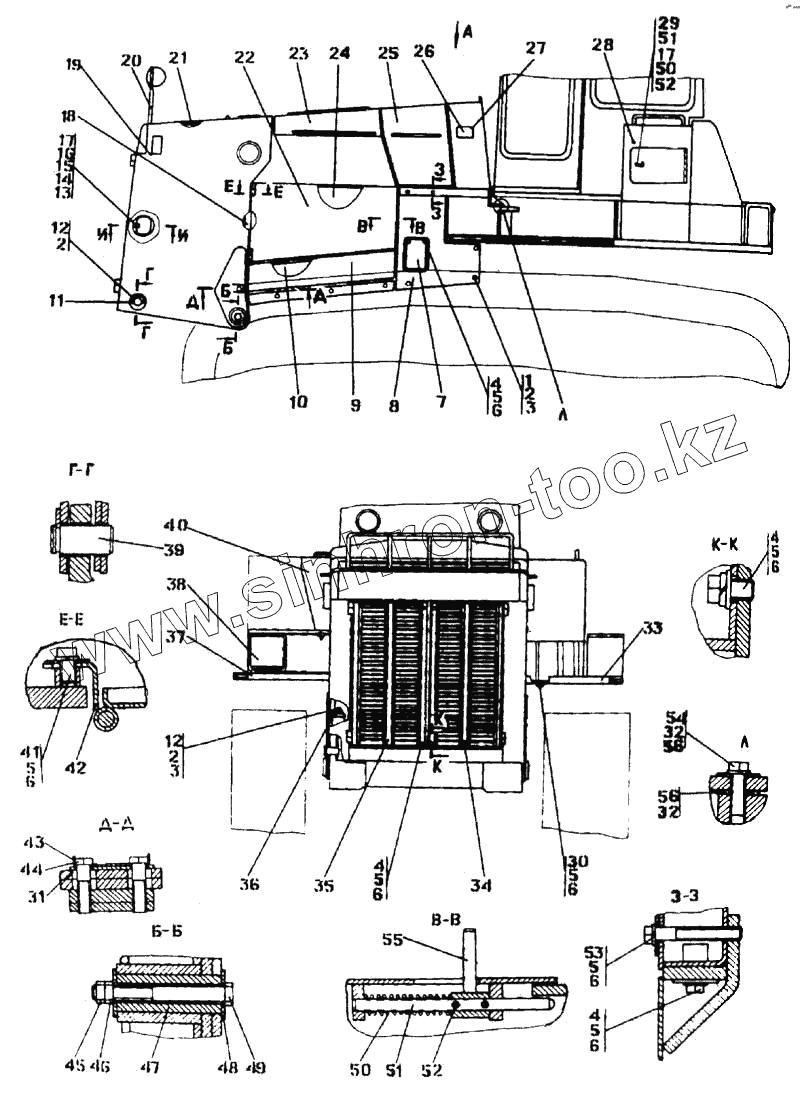

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Облицовка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
3
3
3
4
4
4
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
7
7
8
8
9
9
10
10
11
12
12
12
13
13
14
14
15
15
16
17
17
17
18
18
19
19
21
21
22
22
23
23
24
24
25
25
26
27
28
28
29
30
30
31
31
32
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
40
40
41
41
42
42
43
43
43
43
44
44
45
45
46
46
47
48
48
49
49
50
50
50
51
51
52
52
53
53
54
54
55
56
56
56
Позиция на иллюстрации Заводской номер детали Название детали
3501-55-2-01-20СП 3501-55-2-01-20СП Облицовка
3501-55-2-01СП 3501-55-2-01СП Облицовка
1 28 0520 Болт М16х1,5-6gх30.109.40Х.019 ГОСТ 7796-70
1 28 0520-20 Болт М16х1,5-6gх30 ГОСТ 7796-70
2 Шайба 16 ГОСТ 6402-70 Шайба 16 ГОСТ 6402-70
3 700-31-2209 Шайба ГОСТ 11371-78
3 700-31-2209-20 Шайба ГОСТ 11371-78
4 Болт М12х1,25-6gх25 ГОСТ 7796-70 Болт М12х1,25-6gх25 ГОСТ 7796-70
4 Болт М12х1,25-6gх25 ГОСТ 7796-70 Болт М12х1,25-6gх25 ГОСТ 7796-70
5 Шайба 12 ГОСТ 6402-70 Шайба 12 ГОСТ 6402-70
6 31 0230 Шайба 12.01.10.019 ГОСТ 6958-78
6 31 0230-20 Шайба 12.01.10.0221 ГОСТ 6958-78
7 3501-55-130-20СП Крышка
7 3501-55-130СП Крышка
8 3501-55-128-20СП Боковина
8 3501-55-128СП Боковина
9 3501-55-147-20СП Защита
9 3501-55-147СП Защита
10 3501-55-148-20СП Защита
10 3501-55-148СП Защита
11 2501-55-297 Накладка
12 28 0535 Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70
12 28 0535-20 Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70
13 Шплинт 2х14 ГОСТ 397-70 Шплинт 2х14 ГОСТ 397-70
13 Шплинт 4х25 ГОСТ 397-70 Шплинт 4х25 ГОСТ 397-70
14 300160 Гайка
14 300160-20 Гайка
15 401-55-384 Защелка
15 401-55-384-20 Защелка
16 401-55-383 Ось
17 46-43-105-01 Кольцо
17 46-43-105-01-20 Кольцо
18 3501-55-121-20СП Петля
18 3501-55-121СП Петля
19 3501-55-144-20СП Корпус
19 3501-55-144СП Корпус
21 3501-55-142-20СП Крышка
21 3501-55-142СП Крышка
22 3501-55-145-20СП Створка
22 3501-55-145СП Створка
23 3501-55-118-20СП Крышка
23 3501-55-118СП Крышка
24 3501-55-146-20 Створка
24 3501-55-146СП Створка
25 3501-55-127-01-20СП Капот
25 3501-55-127-01СП Капот
26 42 0167 Табличка 125х80 ГОСТ 12971-67
27 36 0110 Заклепка 3х8.37 ГОСТ 10299-80
28 3501-55-152-20СП Кожух
28 3501-55-152СП Кожух
29 2501-55-170СП Ручка
30 28 0348 Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70
30 28 0348-20 Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70
31 2501-55-571 Планка
31 2501-55-571-20 Планка
32 31 0150 Шайба 8 ГОСТ 11371-78
32 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
33 3501-55-132-20СП Крыло
33 3501-55-132СП Крыло
34 3501-55-181-20СП Решетка
34 3501-55-181СП Решетка
35 3501-55-182-20СП Решетка
35 3501-55-182СП Решетка
36 3501-55-129-20СП Боковина
36 3501-55-129СП Боковина
37 3501-55-133-20СП Крыло
37 3501-55-133СП Крыло
38 3501-55-153-20СП Кожух
38 3501-55-153СП Кожух
39 2501-55-352 Палец
40 3501-55-139-20СП Щиток
40 3501-55-139СП Щиток
41 28 0320 Болт М12х1,25-6gх20 ГОСТ 7795-70
41 28 0320-20 Болт М12х1,25-6gх20 ГОСТ 7796-70
42 3501-55-120-20СП Петля
42 3501-55-120СП Петля
43 700-31-2413 Пластина стопорная
43 700-31-2413-20 Пластина стопорная
43 31 0210 Шайба 12х2.01.08кп.019 ГОСТ 11371-78
43 31 0210-20 Шайба 12х2 ГОСТ 11371-78
44 28 0835 Болт М24х2-6gх75 ГОСТ 7796-70
44 28 0835-20 Болт М24х2-6gх75 ГОСТ 7796-70
45 30 0350-01 Гайка М24х2-6Н.8.019 ГОСТ 15521-70
45 30 0350-20 Гайка М24х2-6Н ГОСТ 15521-70
46 30 0365 Гайка М24х2-6Н.04.019 ГОСТ 15522-70
46 30 0365-20 Гайка М24х2-6Н.04.029 ГОСТ 15522-70
47 2501-55-397 Палец
48 31 5325 Шайба
48 31 5325-20 Шайба
49 28 0897 Болт М24х2-6gх220 ГОСТ 7796-70
49 28 0897-20 Болт М24х26gх220 ГОСТ 7796-70
50 700-38-2563 Пружина
50 700-38-2563-20 Пружина
51 2501-55-215 Стержень
52 Шплинт 4х25 ГОСТ 397-79 Шплинт 4х25 ГОСТ 397-79
53 28 0385 Болт М12х1,25-6gх80 ГОСТ 7795-70
53 28 0385-20 Болт М12х1,25-6х80.109.40Х.029 ГОСТ 7795-70
54 28 0550 Болт М16х1,5-6gх50.109.40Х.019 ГОСТ 7796-70
54 28 0550-20 Болт М16х1,5-6gх50.109.40Х.029 ГОСТ 7796-70
55 2501-55-169СП Ручка
56 2501-55-574 Планка
56 2501-55-574-20 Планка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
