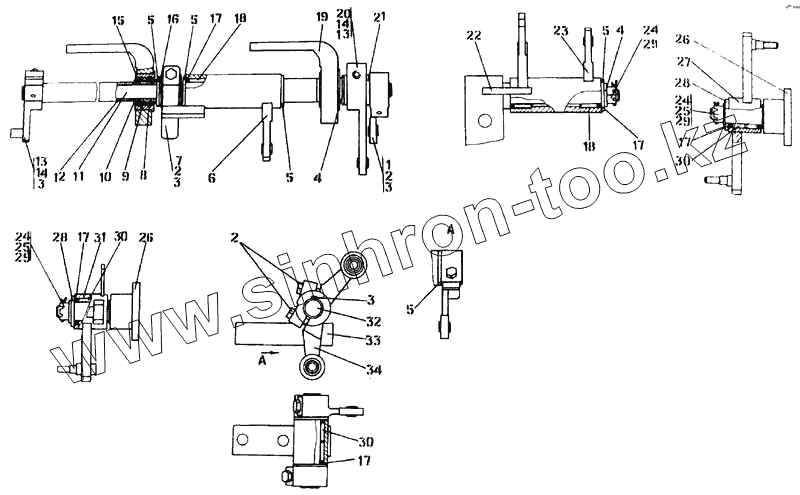

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Мостики

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
3
4
4
5
5
5
5
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
17
17
17
17
18
18
19
20
21
22
23
24
24
24
25
25
25
26
26
27
28
28
29
29
30
30
30
31
32
33
34
Позиция на иллюстрации Заводской номер детали Название детали
3501-13-202СП 3501-13-202СП Мостик
3501-13-159СП 3501-13-159СП Мостик
3502-13-21СП 3502-13-21СП Мостик
3501-13-215СП 3501-13-215СП Мостик
3502-13-16СП 3502-13-16СП Мостик
1 2501-13-182СП Рычаг
2 Болт М8-6gх30 ГОСТ 7796-70 Болт М8-6gх30 ГОСТ 7796-70
3 34 0350 Шпонка 5х7,5 ГОСТ 24071-80
4 31 0210 Шайба 12х2.01.08кп.019 ГОСТ 11371-78
5 31 0330 Шайба 20.01.08кп.019 ГОСТ 10450-78
6 3501-13-155СП Рычаг
7 2501-13-181 Рычаг
8 58 0272 Кольцо С28 ГОСТ 13941-86
9 Подшипник Ш15 ГОСТ 3635-78 Подшипник Ш15 ГОСТ 3635-78
10 3501-13-137 Втулка
11 3502-13-4 Валик
12 3502-13-5 Проставка
13 3502-13-13СП Рычаг
14 Болт М8-6gх25 ГОСТ 7796-70 Болт М8-6gх25 ГОСТ 7796-70
15 50 0093-01 Кольцо СП29- 18-3,5 ТУ 17 РСФСР 35 -7755-84
16 31 5318 Шайба
17 50 0093 Кольцо СП26,5-19-3,5 ТУ 17 РСФСР 35-7755-84
18 Подшипник 942/20 ГОСТ 4060-78 Подшипник 942/20 ГОСТ 4060-78
19 2501-13-246-03СП Кронштейн
20 404-13-181-02СП Рычаг
21 31 0270 Шайба 16 ГОСТ 11371-78
22 3502-13-19СП Кронштейн
23 3502-13-18СП Рычаг
24 30 0230 Гайка М12х1,25-6Н.04.019 ГОСТ 5935-73
25 31 0210 Шайба 12х2.01.08кп.019 ГОСТ 11371-78
26 3501-13-203СП Кронштейн
27 3501-13-201СП Мостик
28 31 0310 Шайба 20х4.01.10.019 ГОСТ 11371-78
29 Шплинт 3,2х25 ГОСТ 397-79 Шплинт 3,2х25 ГОСТ 397-79
30 Подшипник 941/20 ГОСТ 3635-78 Подшипник 941/20 ГОСТ 3635-78
31 3501-13-208СП Мостик
32 3501-13-125 Валик
33 3501-13-121СП Кронштейн
34 2501-13-232СП Рычаг
