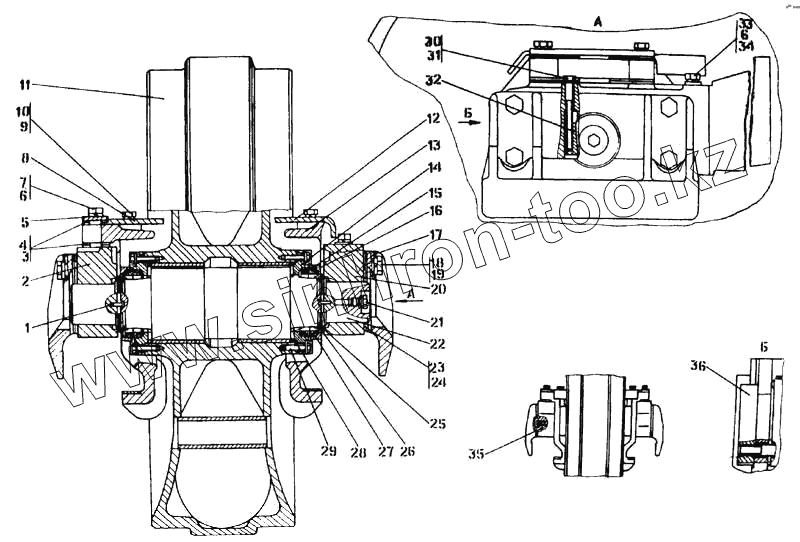

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Колесо натяжное
1
1
2
2
3
4
5
5
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
16
17
17
18
18
19
19
20
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
33
33
34
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 403-21-129-01-СП | 403-21-129-01-СП | Колесо натяжное | |
| 403-21-129-01-20-СП | 403-21-129-01-20-СП | Колесо натяжное | |
| 403-21-129-СП | 403-21-129-СП | Колесо натяжное | |
| 403-21-129-20-СП | 403-21-129-20-СП | Колесо натяжное | |
| 1 | 32 5335 | Штифт | |
| 1 | 32 5335-20 | Штифт | |
| 2 | 403-21-310 | Ползун | |
| 2 | 403-21-310-20 | Ползун | |
| 3 | 403-21-131-01 | Прокладка | |
| 4 | 403-21-131 | Прокладка | |
| 5 | 403-21-129 | Планка | |
| 5 | 403-21-129-20 | Планка | |
| 6 | Шайба 20 ГОСТ 6402-70 | Шайба 20 ГОСТ 6402-70 | |
| 6 | Шайба 20 ГОСТ 6402-70 | Шайба 20 ГОСТ 6402-70 | |
| 7 | 28 5786 | Болт | |
| 7 | 28 5786-20 | Болт | |
| 8 | 403-21-130-20 | Щиток | |
| 8 | 403-21-130 | Щиток | |
| 9 | Шайба 16 ГОСТ 6402-70 | Шайба 16 ГОСТ 6402-70 | |
| 9 | Шайба 16 ГОСТ 6402-70 | Шайба 16 ГОСТ 6402-70 | |
| 10 | 28 0544 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 10 | 28 0544-20 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 11 | 403-21-131-20-СП | Колесо натяжное | |
| 11 | 403-21-131-СП | Колесо натяжное | |
| 12 | 403-21-130-01 | Щиток | |
| 12 | 403-21-130-01-20 | Щиток | |
| 13 | 403-21-65-20-СП | Захват | |
| 13 | 403-21-65-СП | Захват | |
| 14 | 403-21-123-СП | Фланец | |
| 15 | 401-21-142 | Кольцо уплотнительное | |
| 16 | 403-21-306 | Крышка | |
| 17 | 403-21-108-20 | Крышка | |
| 17 | 403-21-108 | Крышка | |
| 18 | 28 0892 | Болт М24х2-6gх170 ГОСТ 7796-70 | |
| 18 | 28 0892-20 | Болт М24х2.6gх170.109.40Х.029 ГОСТ 7796-70 | |
| 19 | Шайба 24Т ГОСТ 6402-70 | Шайба 24Т ГОСТ 6402-70 | |
| 19 | Шайба 24Т ГОСТ 6402-70 | Шайба 24Т ГОСТ 6402-70 | |
| 20 | 403-21-311 | Ползун | |
| 20 | 403-21-311-20 | Ползун | |
| 21 | 375509 | Пробка | |
| 21 | 375509-20 | Пробка | |
| 22 | 403-21-133-СП | Ось | |
| 23 | 403-21-132 | Прокладка | |
| 24 | 403-21-132-01 | Прокладка | |
| 25 | 58 5720 | Кольцо | |
| 26 | Кольцо 088-095-46-2-51-1668 ГОСТ 9833-73 | Кольцо 088-095-46-2-51-1668 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 27 | 401-21-143 | Кольцо упорное | |
| 28 | Кольцо 150-155-36-2-3 ГОСТ 98833-73/ ГОС | Кольцо 150-155-36-2-3 ГОСТ 98833-73/ ГОСТ 18829-73 | |
| 29 | 3501-21-85 | Болт | |
| 29 | 3501-21-85-20 | Болт | |
| 30 | 28 0390 | Болт М12х1,25-6gх140 ГОСТ 7796-70 | |
| 30 | 28 0390-20 | Болт М12х1,25-6gх140 ГОСТ 7796-70 | |
| 31 | Шайба 12 ГОСТ 6402-70 | Шайба 12 ГОСТ 6402-70 | |
| 31 | Шайба 12 ГОСТ 6402-70 | Шайба 12 ГОСТ 6402-70 | |
| 32 | 403-21-128 | Клин | |
| 33 | 28 5780 | Болт | |
| 33 | 28 5780-20 | Болт | |
| 34 | 31 0310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 34 | 31 0310-20 | Шайба 20х4 ГОСТ 11371-78 | |
| 35 | 403-21-132-СП | Ось | |
| 36 | 403-21-134 | Планка |
