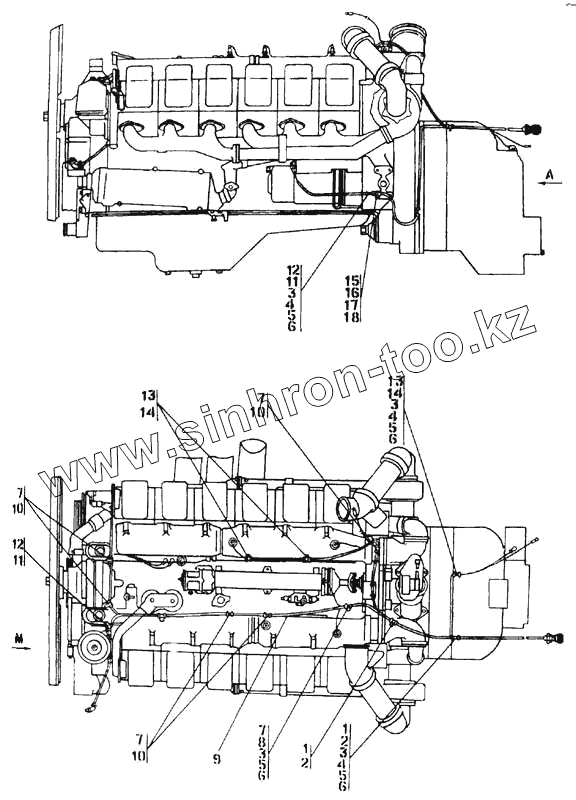

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Электрооборудование двигателя
1
1
2
2
3
3
3
3
4
4
4
5
5
5
5
6
6
6
6
6
7
7
7
7
8
9
9
10
10
10
11
11
12
12
13
13
14
14
15
16
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2502-10-14-01СП | 2502-10-14-01СП | Электрооборудование двигателя | |
| 2502-10-14-01-20СП | 2502-10-14-01-20СП | Электрооборудование двигателя | |
| 1 | 700-40-6684-03 | Прокладка | |
| 2 | 700-41-3307 | Хомутик | |
| 3 | БолтМ8-6gх16ГОСТ 7796-70 | БолтМ8-6gх16ГОСТ 7796-70 | |
| 4 | Гайка М8-6Н ГОСТ 5915-70 | Гайка М8-6Н ГОСТ 5915-70 | |
| 5 | Шайба 8Т ГОСТ 6402-70 | Шайба 8Т ГОСТ 6402-70 | |
| 6 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 6 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 7 | 700-40-6684-04 | Прокладка | |
| 8 | 700-41-3179 | Хомутик | |
| 9 | 2502-10-101СП | Жгут | |
| 9 | 2502-10-101-20СП | Жгут | |
| 10 | 700-41-2866 | Хомут | |
| 11 | 700-40-6684-06 | Прокладка | |
| 12 | 41 5119 | Хомутик | |
| 13 | 700-40-6684-07 | Прокладка | |
| 14 | 700-41-3310 | Хомутик | |
| 15 | 401-10-1 | Угольник | |
| 16 | 30 0252 | Гайка М14х1,5-6Н ГОСТ 5915-70 | |
| 16 | 30 0252-20 | Гайка М14х1,5-6Н ГОСТ 5915-70 | |
| 17 | Шайба 16 ГОСТ 6402-70 | Шайба 16 ГОСТ 6402-70 | |
| 18 | 31 0250-01 | Шайба 14х3.01.10.019 ГОСТ 11371-78 | |
| 18 | 31 0250-01-20 | Шайба 14х3 ГОСТ 1371-78 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
