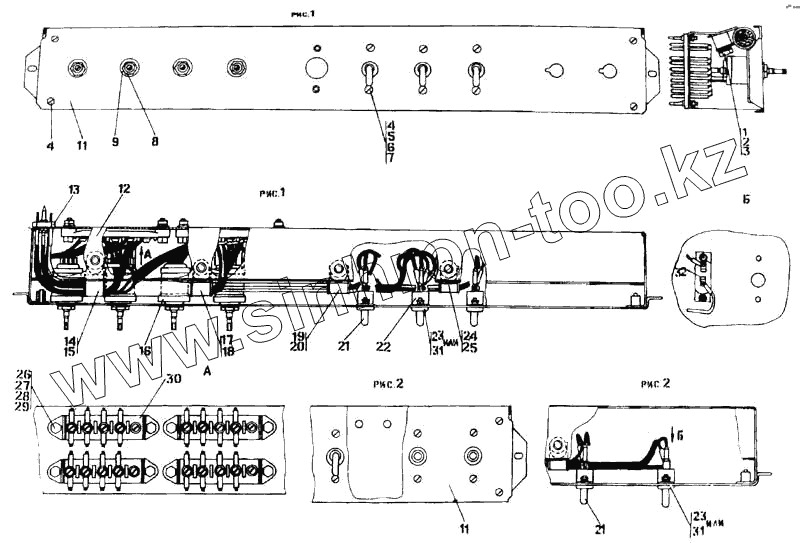

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Блок выключателей
1
2
3
3
4
4
5
6
7
7
8
8
9
9
11
11
11
12
12
13
13
14
15
16
16
17
18
19
20
21
21
23
23
24
25
26
27
28
29
29
30
31
31
32
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-10-169-01СП | 3501-10-169-01СП | Блок выключателей | |
| 3501-10-169-01-20СП | 3501-10-169-01-20СП | Блок выключателей | |
| 1 | М8-6gх16 ГОСТ 7796-70 | Болт | |
| 2 | Шайба 8Т ГОСТ 6402-70 | Шайба 8Т ГОСТ 6402-70 | |
| 3 | 31 0150 | Шайба 8 ГОСТ 11371-78 | |
| 3 | 31 0150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 4 | Винт В.М4-6gх12 ГОСТ 17475-80 | Винт В.М4-6gх12 ГОСТ 17475-80 | |
| 5 | Гайка М4-7Н ГОСТ 5927-70 | Гайка М4-7Н ГОСТ 5927-70 | |
| 6 | Шайба 4 ГОСТ 6402-70 | Шайба 4 ГОСТ 6402-70 | |
| 7 | 31 0050 | Шайба 4.01.08кп.019 ГОСТ 11371-78 | |
| 7 | 31 0050-20 | Шайба 4.01.08кп.0221 ГОСТ 11371-78 | |
| 8 | 30 0220-20 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 8 | 30 0220 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 9 | 31 0220 | Шайба 12х0,5.01.08кп.019 ГОСТ 11371-78 | |
| 9 | 31 0220-20 | Шайба 12х0,5 ГОСТ 11371-78 | |
| 11 | 3501-10-5-20 | Щиток | |
| 11 | 3501-10-5 | Щиток | |
| 12 | 3501-10-1 09-20СП | Кожух | |
| 12 | 3501-10-109СП | Кожух | |
| 13 | 3501-10-168-20СП | Жгут | |
| 13 | 3501-10-168СП | Жгут | |
| 14 | 700-40-6684-03 | Прокладка | |
| 15 | 700-41-3307 | Хомутик | |
| 16 | 3501-10-170-20СП | Переключатель стеклоочистителя и стеклоомывателя | |
| 16 | 3501-10-170СП | Переключатель стеклоочистителя и стеклоомывателя | |
| 17 | 700-40-6684-04 | Прокладка | |
| 18 | 700-41-3179 | Хомутик | |
| 19 | 41 5119 | Хомутик | |
| 20 | 700-40-6684-06 | Прокладка | |
| 21 | 3501-10-25 | Колпачок | |
| 23 | 40 0410 | Манжета | |
| 24 | 41 5090 | Хомутик | |
| 25 | 700-40-6684-07 | Прокладка | |
| 26 | Болт М6-6gх20 ГОСТ 7798-70 | Болт М6-6gх20 ГОСТ 7798-70 | |
| 27 | Гайка М6-7Н ГОСТ 5915-70 | Гайка М6-7Н ГОСТ 5915-70 | |
| 28 | Шайба 6Т ГОСТ 6402-70 | Шайба 6Т ГОСТ 6402-70 | |
| 29 | 31 0110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 29 | 31 0110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 30 | 17.3723000 | Панель соединительная ТУ 37.003.1358-88 | |
| 31 | 40 0428 | Манжета | |
| 32 | Переключатель В-45М ТУ 16-526.016-73 | Переключатель В-45М ТУ 16-526.016-73 | |
| 32 | В-45М-Т | Переключатель В-45М-Т ТУ 16-526.016-73 | |
| 32 | В-45М экспорт | Переключатель В-45М ТУ 16-526.016-73 экспорт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
