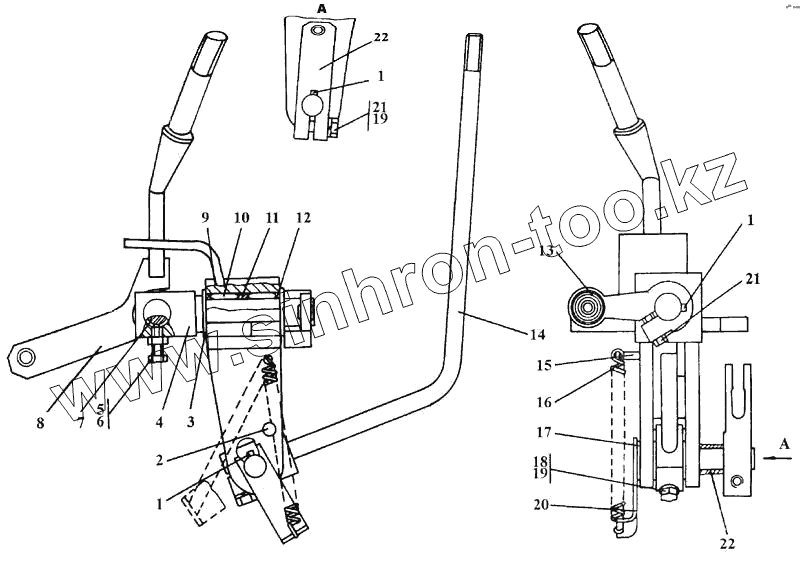

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Блок управления

Тип техники

Марка

Модель

Схема

1

1

1

2

3

3

4

5

6

7

8

8

9

10

11

12

13

14

15

16

17

17

18

19

19

20

21

21

22

22

22

Позиция на иллюстрации	Заводской номер детали		Название детали
3501-13-143СП	3501-13-143СП		Блок управления
1	34 0350		Шпонка 5х7,5 ГОСТ 24071-80
2	3501-13-144		Штифт
3	31 0330		Шайба 20.01.08кп.019 ГОСТ 10450-78
3	31 0330-20		Шайба 20.01.08кп.0221 ГОСТ 10450-78
4	2501-13-292		Вилка
5	35 0435		Винт В М6-6gх12.14Н.019 ГОСТ 1481-84
6	Гайка М6-7Н ГОСТ 5915-70		Гайка М6-7Н ГОСТ 5915-70
7	2501-13-133		Ось
8	3501-13-273-20СП		Рычаг
8	3501-13-273СП		Рычаг
9	3501-13-272СП		Корпус
10	Подшипник 942/20 ГОСТ 4060-78		Подшипник 942/20 ГОСТ 4060-78
11	3501-13-139		Втулка
12	СП26,5х3,5/35-7755-84		Кольцо ТУ 17 РСФСР 35-7755-84 (500093)
13	2501-13-232СП		Рычаг
14	3501-13-120СП		Рукоятка
15	2501-13-134		Упор
16	700-38-2729-01		Пружина
17	31 0280		Шайба 16х1.01.10,019 ГОСТ 10450-78
17	31 0280-20		Шайба 16х1.01.10.0221 ГОСТ 10450-78
18	Болт М8-6gх25 ГОСТ 796-70		Болт М8-6gх25 ГОСТ 796-70
19	Шайба 8Т ГОСТ 6402-70		Шайба 8Т ГОСТ 6402-70
20	3501-13-153СП		Валик
21	Болт М8-6gх30 ГОСТ 7796-70		Болт М8-6gх30 ГОСТ 7796-70
22	2501-13-194-01		Проставка
22	2501-13-188-01		Рычаг

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
