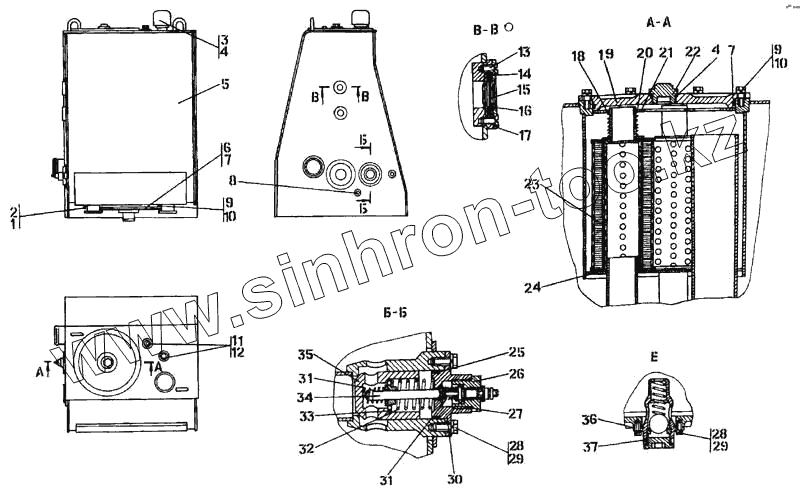

Каталог запасных частей к технике: Промтрактор Т-35.01Я. Бак гидросистемы
1
2
2
3
3
4
4
4
5
6
6
8
9
9
10
10
11
11
12
13
14
15
16
17
17
18
19
19
20
21
22
23
24
24
25
26
26
27
28
28
29
29
30
30
31
31
32
33
34
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3502-26-101СП | 3502-26-101СП | Бак гидросистемы | |
| 3502-26-101-20СП | 3502-26-101-20СП | Бак | |
| 3502-26-102-20СП | 3502-26-102-20СП | Бак | |
| 1 | Кольцо 018-022-25-2-51-1668 ГОСТ 18829-7 | Кольцо 018-022-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 2 | 37 5625 | Пробка | |
| 2 | 37 5625-20 | Пробка | |
| 3 | 46-26-303-20 | Сапун | |
| 3 | 46-26-303СП | Сапун | |
| 4 | Кольцо 045-050-30-2-51-1668 ГОСТ 18829-7 | Кольцо 045-050-30-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 4 | 270-280-58-2-3 | Кольцо ГОСТ 18829-73 | |
| 5 | 3 502-26-102СП | Бак | |
| 6 | 2501-26-178 | Крышка | |
| 6 | 2501-26-178-20 | Крышка | |
| 8 | ТМ111-01 | Датчик сигнализатора температуры ТУ 37.003.569-90 | |
| 9 | Болт М12х1,25-6gх30 ГОСТ 7796-70 | Болт М12х1,25-6gх30 ГОСТ 7796-70 | |
| 10 | Шайба 12 ГОСТ 6402-70 | Шайба 12 ГОСТ 6402-70 | |
| 11 | 37 5245 | Пробка | |
| 11 | 37 5245-20 | Пробка | |
| 12 | Кольцо 007-011-25-2-51-1668 ГОСТ 18829-7 | Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38 005 204-84 | |
| 13 | Винт В.М6-6gх16 ГОСТ 17475-80 | Винт В.М6-6gх16 ГОСТ 17475-80 | |
| 14 | 40 0089 | Уплотнение | |
| 15 | 46-26-1317 | Стекло | |
| 16 | 46-26-957 | Отражатель | |
| 17 | 46-26-964 | Крышка | |
| 17 | 46-26-964-20 | Крышка | |
| 18 | 3501-26-405СП | Стакан | |
| 19 | 2501-26-336-20 | Крышка | |
| 19 | 2501-26-336 | Крышка | |
| 20 | 700-38-2332 | Пружина | |
| 21 | 3501-26-14 | Проставка | |
| 22 | 37 5990 | Пробка | |
| 23 | 2501-15-25СП | Элемент фильтрующий | |
| 24 | 40 0380 | Прокладка | |
| 24 | 40 0380-20 | Прокладка | |
| 25 | Кольцо 039-045-36-2-51-1668 ГОСТ 18829-7 | Кольцо 039-045-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 26 | 3500-15-15-20СП | Пробка | |
| 26 | 3500-15-15СП | Пробка | |
| 27 | Кольцо 024-028-25-2-51-1668 ГОСТ 18829-7 | Кольцо 024-028-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 28 | Болт М8-6gх20 ГОСТ 7796-70 | Болт М8-6gх20 ГОСТ 7796-70 | |
| 29 | Шайба 8Т ГОСТ 6402-70 | Шайба 8Т ГОСТ 6402-70 | |
| 30 | 2501-26-337 | Крышка | |
| 30 | 2501-26-337-20 | Крышка | |
| 31 | 700-38-2280 | Пружина | |
| 32 | 700-38-2183 | Пружина | |
| 33 | 2501-26-185 | Втулка | |
| 34 | 2501-26-192СП | Шток | |
| 35 | 2501-26-183 | Клапан | |
| 36 | 700-38-5397 | Прокладка | |
| 37 | 47-25-142-20-СП | Клапан | |
| 37 | 47-25-142-СП | Клапан |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
