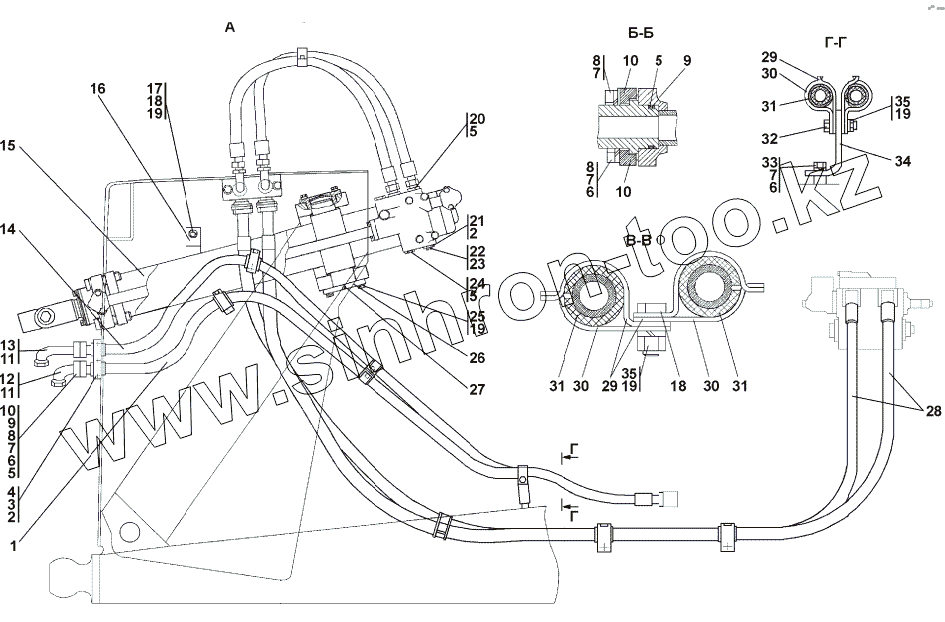

Каталог запасных частей к технике: Промтрактор Т-35.01К. 3506-26-10СП/-01СП Установка гидроцилиндров
1
1
2
2
3
4
4
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
9
9
10
10
10
10
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
19
19
20
20
21
21
22
22
23
24
24
25
26
26
27
27
28
28
29
29
29
30
30
30
30
31
31
31
32
32
33
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 404-26-118-06-20СП -20SP | Рукав d.25 | |
| 1 | 404-26-118-06СП(SP) | Рукав d.25 | |
| 2 | Шайба 10 ОТ | Шайба 10 ОТ | |
| 3 | Болт М10x1,5-6gx55 | Болт М10x1,5-6gx55 | |
| 4 | 3501-26-290-01 | Бугель | |
| 4 | 3501-26-290-01-20 | Бугель | |
| 5 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 6 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 6 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 7 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 8 | Болт М12x1,25-6gx40 | Болт М12x1,25-6gx40 | |
| 9 | 44 0038 | Кольцо защитное | |
| 10 | 2501-26-83 | Фланец | |
| 10 | 2501-26-83-20 | Фланец | |
| 11 | 404-26-149-20СП(SP) | Заглушка | |
| 11 | 404-26-149СП(SP) | Заглушка | |
| 12 | 3501-26-204-01СП(SP) | Трубопровод | |
| 12 | 3501-26-204-01-20СП -20SP | Трубопровод | |
| 13 | 3501-26-204СП(SP) | Трубопровод | |
| 13 | 3501-26-204-20СП(SP) | Трубопровод | |
| 14 | 404-28-118-27СП(SP) | Рукав d.25 | |
| 14 | 404-28-118-27-20СП -20SP | Рукав d.25 | |
| 15 | 46-26-265-03СП(SP) | Гидроцилиндр d.160 | |
| 15 | 46-26-625-03-20СП(SP) | Гидроцилиндр d.160 | |
| 16 | 2501-26-270 | Серьга | |
| 16 | 2501-26-270-20 | Серьга | |
| 17 | 700-31-2209 | Шайба ГОСТ 11371-78 | |
| 17 | 700-31-2209-20 | Шайба ГОСТ 11371-78 | |
| 18 | Болт М16x1,5-6gx35 | Болт М16x1,5-6gx35 | |
| 19 | Шайба 16 ОТ | Шайба 16 ОТ | |
| 20 | 3501-26-298 | Штуцер ввертной | |
| 20 | 3501-26-298-20 | Штуцер ввертной | |
| 21 | 37 5240 | Пробка | |
| 21 | 37 5240-20 | Пробка | |
| 22 | 37 5245 | Пробка | |
| 22 | 37 5245-20 | Пробка | |
| 23 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 24 | 18-26-560 | Пробка | |
| 24 | 18-26-560-20 | Пробка | |
| 25 | Болт М16-6gx45 | Болт М16-6gx45 | |
| 26 | 46-26-548СП(SP) | Крышка | |
| 26 | 46-26-548-20СП(SP) | Крышка | |
| 27 | Масленка 1.2кд6хр | Масленка 1.2кд6хр | |
| 27 | Масленка 1.2ц6хр | Масленка 1.2ц6хр | |
| 28 | 3501-26-173СП(SP) | Рукав d.32 | |
| 28 | 3501-26-173-20СП(SP) | Рукав d.32 | |
| 29 | 2501-26-220 | Скоба | |
| 29 | 2501-26-220-20 | Скоба | |
| 30 | 2501-26-221 | Планка | |
| 30 | 2501-26-221-20 | Планка | |
| 31 | 40 0354-03 | Втулка | |
| 32 | 28 0544 | Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70 | |
| 32 | 28 0544-20 | Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70 | |
| 33 | Болт М12x1,25-6gx35 | Болт М12x1,25-6gx35 | |
| 34 | 312501-94-155 | Планка | |
| 34 | 312501-94-155-20 | Планка | |
| 35 | Гайка М16x1,5 | Гайка М16x1,5 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
