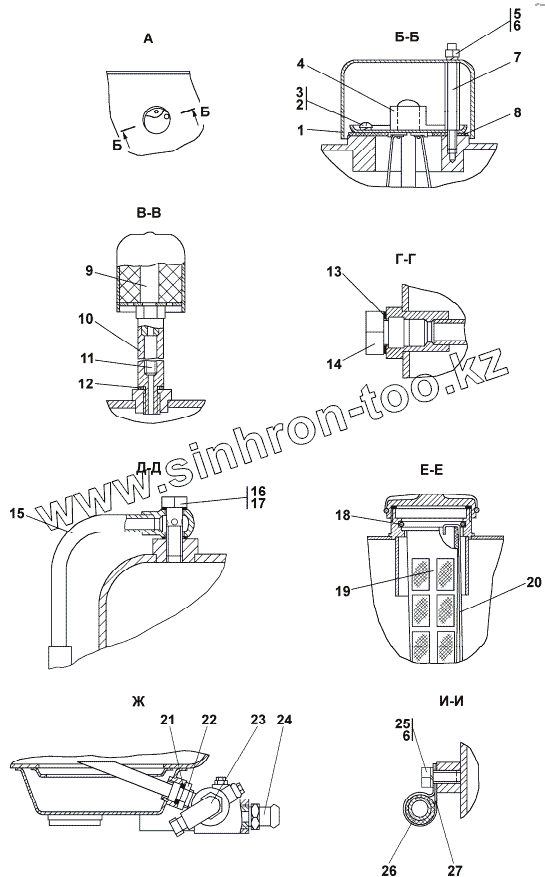

Каталог запасных частей к технике: Промтрактор Т-35.01К. 3506-25-10СП Бак топливный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3506-25-10-20СП(SP)
1
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
11
12
13
14
14
15
15
16
16
17
18
18
19
20
21
22
22
23
23
24
24
25
26
27
Позиция на иллюстрации Заводской номер детали Название детали
3506-25-10-20СП(SP) 3506-25-10-20СП(SP) Бак топливный
1 2501-25-96 Колпачок
1 2501-25-96-20 Колпачок
2 Шайба 5 Шайба 5
3 Винт ВМ5-6gx12 Винт ВМ5-6gx12
4 БМ-162Б Датчик указателя уровня топлива БМ-162Б
5 Гайка М5 Гайка М5
6 Шайба 8Т Шайба 8Т
7 2501-25-97 Шпилька
7 2501-25-97-20 Шпилька
8 450019-20 Прокладка
8 450019 Прокладка
9 404-25-58СП(SP) Сапун
9 404-25-58-20СП(SP) Сапун
10 404-25-92 Стойка
10 404-25-92-20 Стойка
11 440017 Заглушка
12 46-43-322 Кольцо
13 20x26 МН4152-62 Кольцо 20x26 МН4152-62
14 375625-20 Пробка
14 375625 Пробка
15 3506-25-26СП(SP) Трубопровод
15 3506-25-26-30СП(SP) Трубопровод
16 700-41 -2622 Болт зажимной
16 700-41 -2622-20 Болт зажимной
17 12x16 МН4152-62 Кольцо 12x16 МН4152-62
18 404-25-87 Кольцо пружинное
18 404-25-87-20 Кольцо пружинное
19 46-25-295СП(SP) Фильтр
20 3501-25-145 Линейка мерная
21 021-027-36-2 ИРП1314-1 Кольцо 021-027-36-2 ИРП1314-1
22 Н 036.23.072 Контргайка
22 Н 036.23.072-01 Контргайка
23 1101-25-7 Угольник ввертной
23 1101-25-7-20 Угольник ввертной
24 1101-26-158 Штуцер ввертной
24 1101-26-158-20 Штуцер ввертной
25 Болт М8-6gx16 Болт М8-6gx16
26 700-40-6684-05 Прокладка
27 700-41-2866 Хомут
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
