Каталог запасных частей к технике: Промтрактор Т-35.01К. 3506-11-2СП Рама

Тип техники

Марка

Модель

Схема

3506-11-2-20СП(SP)

3506-11-2СП(SP)

1

1

2

2

3

3

4

4

5

6

6

7

8

9

9

10

11

12

12

13

13

14

14

15

16

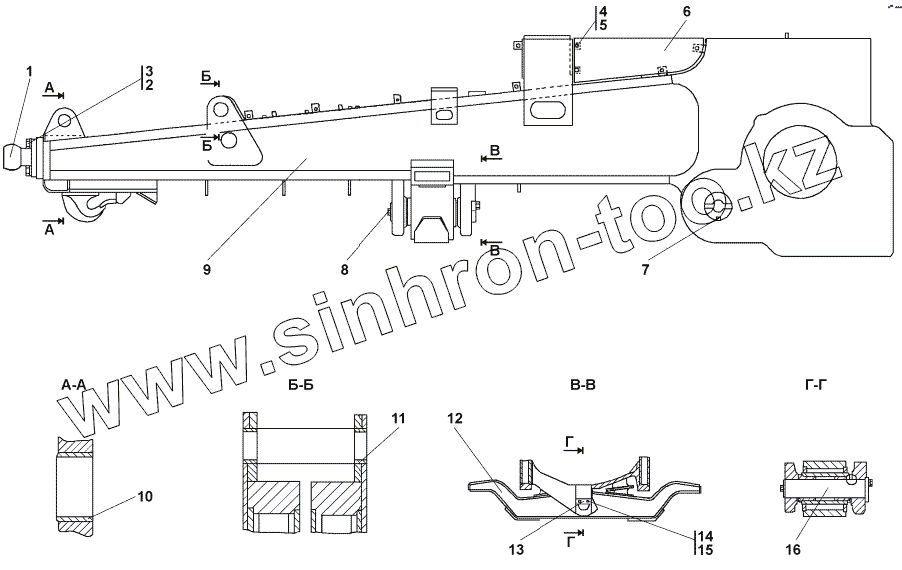

Позиция на иллюстрации	Заводской номер детали		Название детали
3506-11-2-20СП(SP)	3506-11-2-20СП(SP)		Рама
3506-11-2СП(SP)	3506-11-2СП(SP)		Рама
1	3501-11-32СП(SP)		Опора
1	3501-11-32-20СП(SP)		Опора
2	700-31-2522		Шайба
2	700-31-2522-20		Шайба
3	28 5935		Болт
3	28 5935-20		Болт
4	28 0515		Болт М16х1,5-6х25.66.019 ГОСТ7796-70
4	28 0515-20		Болт М16х1,5-6х25.66.029 ГОСТ 7796-70
5	Шайба 16 ОТ		Шайба 16 ОТ
6	3501-11-16		Лист
6	3501-11-16-20		Лист
7	46-11-250		Стопор
8	Болт М16x1,5-6gx35		Болт М16x1,5-6gx35
9	3506-11-14СП(SP)		Корпус с лонжеронами
9	3506-11-14-20СП(SP)		Корпус с лонжеронами
10	3501-55-245-01		Втулка
11	Болт М12x1,25-6gx25		Болт М12x1,25-6gx25
12	3501-11-17СП(SP)		Балка
12	3501-11-17-20СП(SP)		Балка
13	403-11-187		Планка
13	403-11-187-20		Планка
14	28 0725		Болт М20х1,5-6gх50 ГОСТ 7796-70
14	28 0725-20		Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70
15	Шайба 20 ОТ		Шайба 20 ОТ
16	2501-11-280-01		Палец

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
