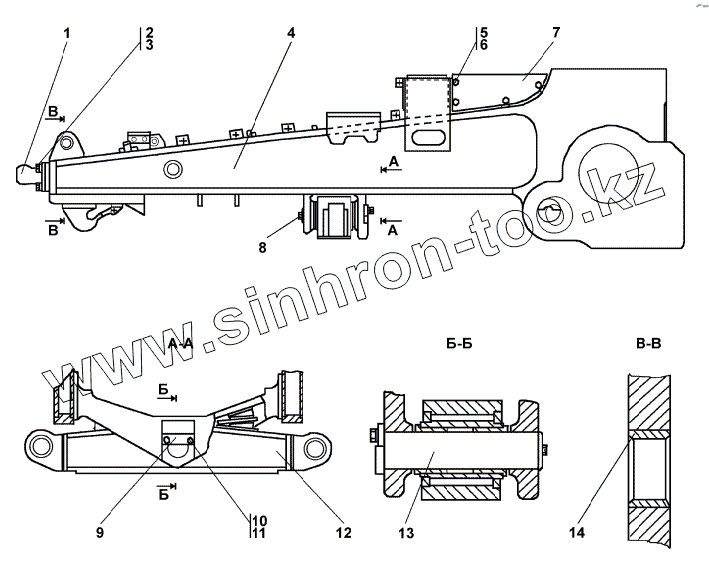

Каталог запасных частей к технике: Промтрактор Т-35.01К. 3502-11-4СП Рама

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3502-11-4-20СП(SP)
3502-11-4СП(SP)
1
1
2
2
3
3
4
4
5
5
6
7
7
8
9
9
10
10
11
12
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали
3502-11-4-20СП(SP) 3502-11-4-20СП(SP) Рама
3502-11-4СП(SP) 3502-11-4СП(SP) Рама
1 3501-11-32СП(SP) Опора
1 3501-11-32-20СП(SP) Опора
2 28 5935 Болт
2 28 5935-20 Болт
3 700-31-2522 Шайба
3 700-31-2522-20 Шайба
4 3502-11-13СП(SP) Корпус с лонжеронами
4 3502-11-13-20СП(SP) Корпус с лонжеронами
5 28 0515 Болт М16х1,5-6х25.66.019 ГОСТ7796-70
5 28 0515-20 Болт М16х1,5-6х25.66.029 ГОСТ 7796-70
6 Шайба 16 ОТ Шайба 16 ОТ
7 3501-11-16 Лист
7 3501-11-16-20 Лист
8 Болт М16x1,5-6gx35 Болт М16x1,5-6gx35
9 403-11-187 Планка
9 403-11-187-20 Планка
10 28 0725 Болт М20х1,5-6gх50 ГОСТ 7796-70
10 28 0725-20 Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70
11 Шайба 20 ОТ Шайба 20 ОТ
12 3502-11-15СП(SP) Балка
12 3502-11-15-20СП(SP) Балка
13 2501-11-280-01 Палец
14 403-11-182 Втулка
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
