Каталог запасных частей к технике: Промтрактор Т-35.01К. 3501-98-1СП Оборудование рыхлительное

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
3
3
3
3
3
4
4
4
4
4
5
5
5
5
6
6
6
6
6
7
7
8
8
9
9
10
11
12
12
13
13
14
14
15
15
16
16

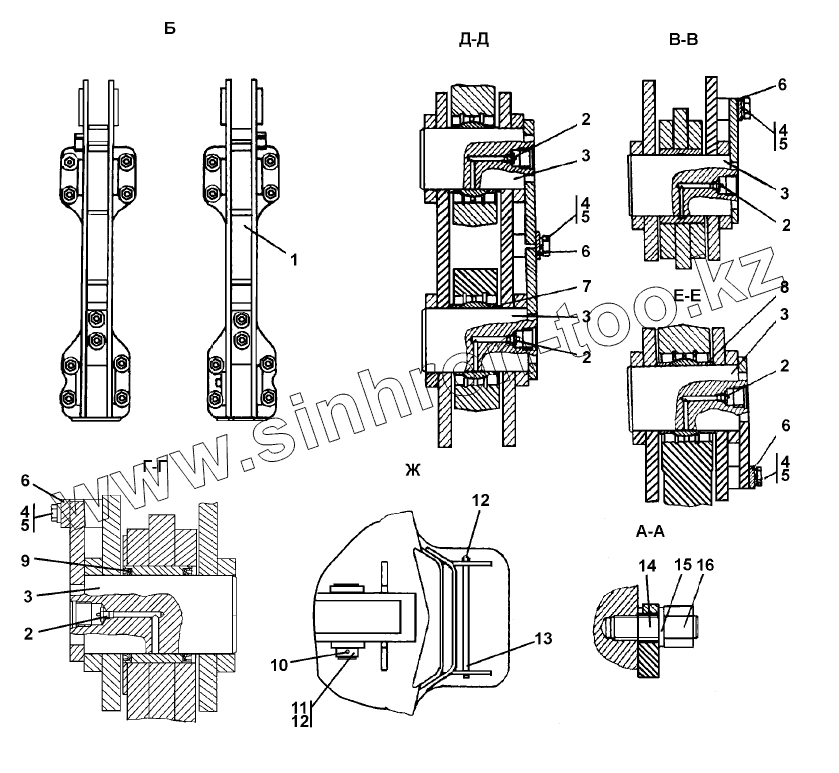

Позиция на иллюстрации Заводской номер детали Название детали
1 3501-98-50-01-20СП -20SP Опора
1 3501-98-50-01СП(SP) Опора
2 Масленка 1.2 Масленка 1.2
3 3501-98-30СП(SP) Палец
4 28 0521 Болт М16-6gх30
4 28 0521-20 Болт M16-6gx30
5 Шайба 16 ОТ Шайба 16 ОТ
6 46-98-2 Планка
6 46-98-2-20 Планка
7 3501-98-3 Кольцо
7 3501-98-3-20 Кольцо
8 3501-98-3-01 Кольцо
8 3501-98-3-01-20 Кольцо
9 3501-11-33СП(SP) Манжета
9 3501-11-33-20СП(SP) Манжета
10 2501-97-8 Палец
11 2501-97-9 Штифт
12 Шплинт 4x25 Шплинт 4x25
13 46-98-7 Палец
13 46-98-7-20 Палец
14 29 5955 Шпилька
14 29 5955-20 Шпилька
15 31 5441 Шайба
15 31 5441-20 Шайба
16 30 5465 Гайка М42х3.6Н ГОСТ 15523-70
16 30 5465-20 Гайка М42х3.6Н ГОСТ 15523-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
