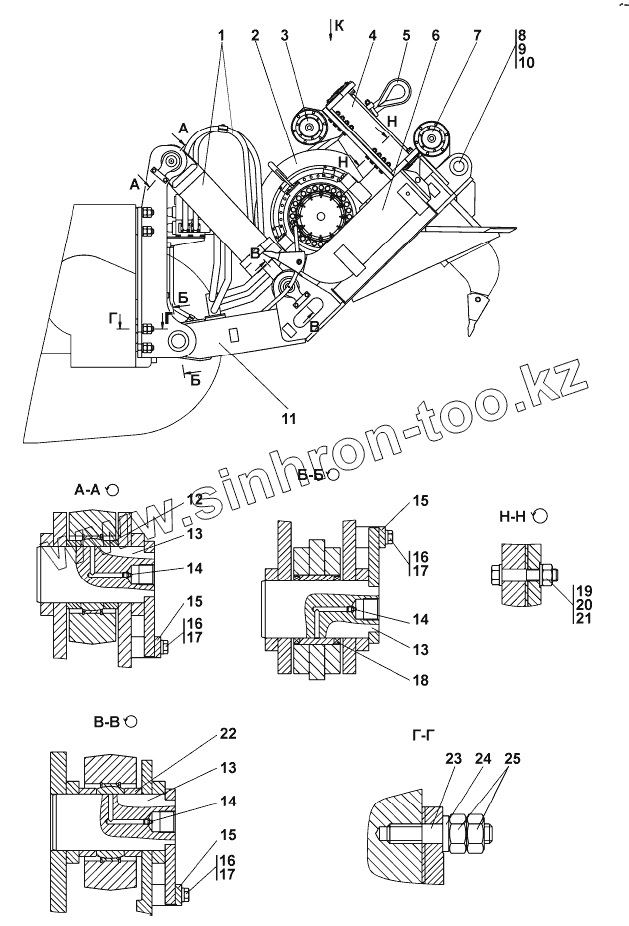

Каталог запасных частей к технике: Промтрактор Т-35.01К. 3501-96-1СП Агрегат тяговый

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3501-96-1-20СП(SP)
3501-96-1СП(SP)
1
1
2
2
3
3
4
4
5
6
6
7
7
8
9
10
11
11
12
12
13
13
13
14
14
14
14
15
15
15
15
16
16
16
17
17
17
18
18
19
19
20
20
21
22
22
23
23
24
24
25
25
Позиция на иллюстрации Заводской номер детали Название детали
3501-96-1-20СП(SP) 3501-96-1-20СП(SP) Агрегат тяговый
3501-96-1СП(SP) 3501-96-1СП(SP) Агрегат тяговый
1 3501-96-35-20СП(SP) Установка гидросистемы привода лебедки
1 3501-96-35СП(SP) Установка гидросистемы привода лебедки
2 3501-96-10СП(SP) Лебедка
2 3501-96-10-20СП(SP) Лебедка
3 3501-96-225СП(SP) Ролик
3 3501-96-225-20СП(SP) Ролик
4 3501-96-227СП(SP) Ролик
4 3501-96-227-20СП(SP) Ролик
5 3501-96-280СП(SP) Канат
6 3501-96-250-20СП(SP) Зуб
6 3501-96-250СП(SP) Зуб
7 3501-96-223СП(SP) Ролик
7 3501-96-223-20СП(SP) Ролик
8 01 2001-97-1 Палец
9 01 2001-97-4 Штифт
10 Шплинт 4x25 Шплинт 4x25
11 3501-96-20СП(SP) Рама
11 3501-96-20-20СП(SP) Рама
12 3501-98-3 Кольцо
12 3501-98-3-20 Кольцо
13 3501-98-30СП(SP) Палец
14 Масленка 1.2 Кд.6хр Масленка 1.2 Кд.6хр
14 Масленка 1.2 Ц6хр Масленка 1.2 Ц6хр
15 46-98-2 Планка
15 46-98-2-20 Планка
16 Болт М16-6gx45 Болт М16-6gx45
17 Шайба 16 ОТ Шайба 16 ОТ
18 3501-11-33СП(SP) Манжета
18 3501-11-33-20СП(SP) Манжета
19 28 0747 Болт 3М20x1,5-6gx90
19 28 0747-20 Болт 3М20x1,5-6gx90
20 30 0310 Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70
20 30 0310-20 Гайка М20х1,5
21 31 5317 Шайба
22 3501-98-3-01 Кольцо
22 3501-98-3-01-20 Кольцо
23 29 5955 Шпилька
23 29 5955-20 Шпилька
24 31 5441 Шайба
24 31 5441-20 Шайба
25 30 5465 Гайка М42х3.6Н ГОСТ 15523-70
25 30 5465-20 Гайка М42х3.6Н ГОСТ 15523-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
