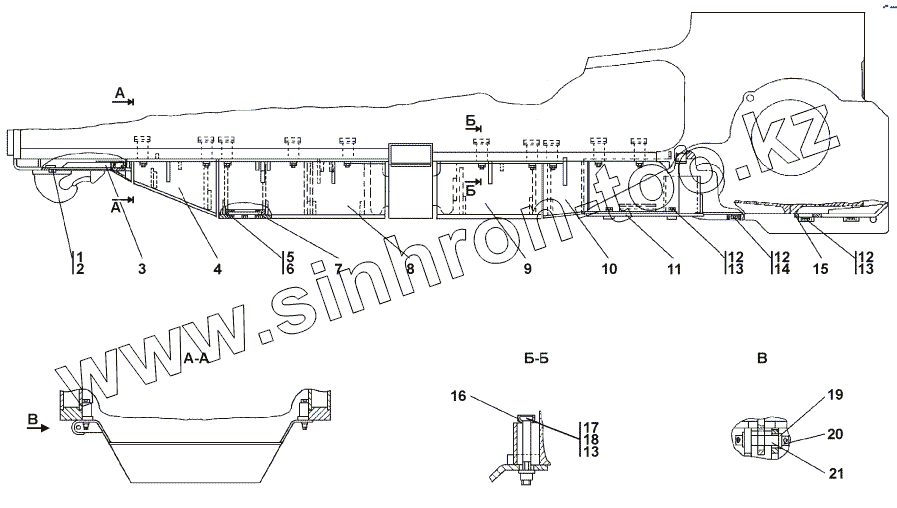

Каталог запасных частей к технике: Промтрактор Т-35.01К. 3501-64-2-02СП Установка кожухов

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3501-64-2-02-20СП(SP)
3501-64-2-02СП(SP)
1
1
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
12
12
13
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
3501-64-2-02-20СП(SP) 3501-64-2-02-20СП(SP) Установка кожухов
3501-64-2-02СП(SP) 3501-64-2-02СП(SP) Установка кожухов
1 28 0342-20 Болт М12х1,25-6gх30.109.40Х.029 ГОСТ 7796-70
1 28 0342 Болт М12х1,25-6gх30.109.40Х.019 ГОСТ 7796-70
2 Шайба 12 ОТ Шайба 12 ОТ
3 403-64-16СП(SP) Крышка
3 403-64-16-20СП(SP) Крышка
4 3501-64-17-01СП(SP) Кожух
4 3501-64-17-01-20СП -20SP Кожух
5 Болт M12x1,25-6gx25 Болт M12x1,25-6gx25
6 31 0235 Шайба 12x5
6 31 0235-20 Шайба 12x5
7 46-64-66 Крышка
7 46-64-66-20 Крышка
8 3501-64-12-02СП(SP) Кожух
8 3501-64-12-02-20СП -20SP Кожух
9 3501-64-13СП(SP) Кожух
9 3501-64-13-20СП(SP) Кожух
10 3501-64-14-20СП(SP) Кожух
10 3501-64-14СП(SP) Кожух
11 2501-64-29СП(SP) Крышка
11 2501-64-29-20СП(SP) Крышка
12 28 0720 Болт М20х1,5-6gх40.109.40Х.019
12 28 0720-20 Болт М20х1,5-6gх40.109.40Х.029
13 31 5317 Шайба
14 31 0310 Шайба 20х4.01.10.019 ГОСТ 11371-78
14 31 0310-20 Шайба 20х4 ГОСТ 11371-78
15 2501-64-33СП(SP) Днище
15 2501-64-33-20СП(SP) Днище
16 2501-64-121 Скоба
16 2501-64-121-20 Скоба
17 28 5786 Болт
17 28 5786-20 Болт
18 30 0310 Гайка М20х1,5-6Н.12.40Х.019 ГОСТ 5915-70
18 30 0310-20 Гайка М20х1,5
19 31 0350 Шайба 24 ГОСТ 11371-78
19 31 0350-20 Шайба 24.01.10.0221 ГОСТ 11371-78
20 Шплинт M5x50 Шплинт M5x50
21 403-64-26 Ось
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
