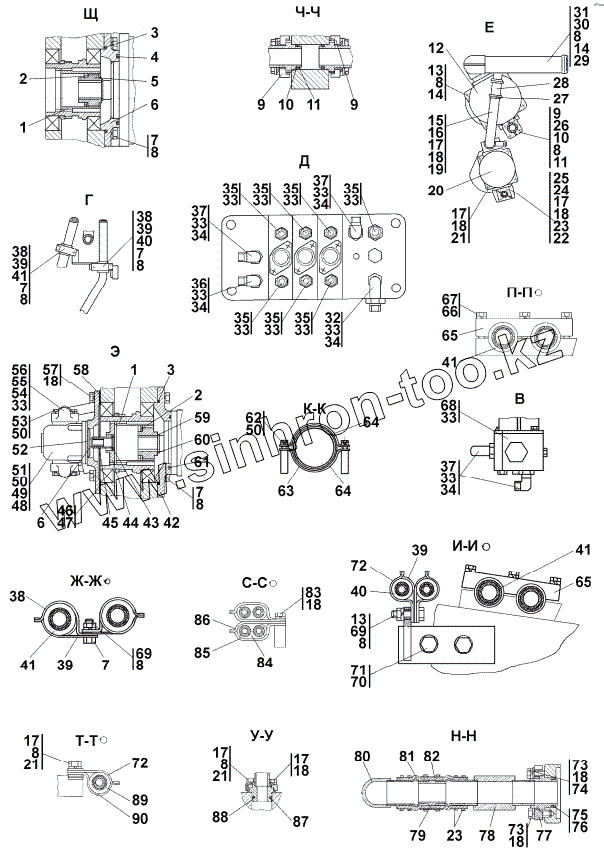

Каталог запасных частей к технике: Промтрактор Т-35.01К. 3501-26-3-01СП Установка гидросистемы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
5
6
6
6
7
7
7
7
7
8
8
8
8
8
8
8
8
8
8
8
9
9
9
9
10
10
11
11
12
12
13
13
13
14
14
14
15
16
17
17
17
17
17
17
18
18
18
18
18
18
18
18
19
20
20
21
21
21
21
22
23
23
24
24
25
25
26
26
27
28
28
29
30
31
31
32
32
33
33
33
33
33
33
33
33
33
33
33
33
33
33
34
34
34
34
34
34
35
35
35
35
35
35
35
35
36
36
37
37
37
37
38
38
38
38
39
39
39
39
39
40
40
41
41
41
41
42
42
43
44
45
46
46
47
48
48
49
49
50
50
50
51
52
52
53
54
55
55
56
56
57
58
58
59
60
61
62
63
64
64
64
65
65
65
66
67
68
68
69
69
70
71
71
72
72
72
73
73
74
74
75
76
77
77
78
78
79
80
80
81
81
82
82
83
83
84
85
85
86
86
87
88
89
90
90
Позиция на иллюстрации Заводской номер детали Название детали
1 2501-26-94 Муфта
2 700-58-2103 Кольцо С65 ГОСТ 13941-86
3 175-180-36-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
4 135-145-58-2-51-1668 Кольцо 135-145-58-2-51-1668
5 2501-26-93 Муфта
6 404-26-31 Фланец
6 404-26-31-20 Фланец
7 Болт М16x1,5-6gx35 Болт М16x1,5-6gx35
8 Шайба 16 ОТ Шайба 16 ОТ
9 46-26-280 Фланец
9 46-26-280-20 Фланец
10 44 0005 Шайба защитная
11 042-050-46-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
12 НШ 250-4 Насос НШ 250-4
12 НШ 250-4Т Насос НШ 250-4Т
13 28 0544 Болт М16х1,5-6gх45.109.40Х.019 ГОСТ 7796-70
13 28 0544-20 Болт М16х1,5-6gх45.109.40Х.029 ГОСТ 7796-70
14 31 0270 Шайба 16 ГОСТ 11371-78
14 31 0270-20 Шайба 16.0Т.10.0221 ГОСТ 11371-78
15 3501-26-69 Труба
16 Болт М12-6gx80 Болт М12-6gx80
17 Болт М12-6gx40 Болт М12-6gx40
18 Шайба 12 ОТ Шайба 12 ОТ
19 060-070-58-2-ИРП 1314-1 Кольцо ГОСТ 9833-73
20 НШ 100А-3 Насос НШ 100А-3
20 НШ 100А-3Т Насос НШ 100А-3Т
21 31 0210 Шайба 12х2.01.08кп.019 ГОСТ 11371-78
21 31 0210-20 Шайба 12х2 ГОСТ 11371-78
22 44 0049 Шайба защитная
23 038-046-46-2-51-1668 Кольцо 038-046-46-2-51-1668
24 28 0388 Болт М12-6gх90.58.019 ГОСТ 7795-70
24 28 0388-20 Болт М12-6gх90.58.029 ГОСТ 7795-70
25 404-26-23 Фланец
25 404-26-23-20 Фланец
26 3502-20-4 Винт
26 3502-20-4-20 Винт
27 476715900019 Шланговый хомут DIN3017-AS50-70/ 12C7-W2
28 46 1501-01 Рукав
28 46 1501-01-20 Рукав
29 092-105-75-2-ИРП 1314-1 Кольцо ГОСТ 9833-73
30 Болт М16-6gx45 Болт М16-6gx45
31 3501-26-190СП(SP) Трубопровод
31 3501-26-190-20СП(SP) Трубопровод
32 3501-26-209СП(SP) Трубопровод
32 3501-26-209-20СП(SP) Трубопровод
33 018-022-25-2-51-1668 Кольцо ГОСТ 9833-73/ТУ 38.005.204-84
34 Н.036.23.022 Контргайка
34 Н.036.23.022-01 Контргайка
35 5001-26-78 Штуцер ввертной
35 5001-26-78-20 Штуцер ввертной
36 3501-26-159СП(SP) Угольник
36 3501-26-159-20СП(SP) Угольник
37 5001-26-77 Угольник ввертной
37 5001-26-77-20 Угольник ввертной
38 2501-26-220 Скоба
38 2501-26-220-20 Скоба
39 2501-26-221 Планка
39 2501-26-221-20 Планка
40 40 0354-03 Втулка
41 40 0354-04 Втулка
42 404-26-32 Фланец
42 404-26-32-20 Фланец
43 58 0255 Кольцо С26 ГОСТ 13940-86
44 404-26-28 Муфта
45 404-26-29 Муфта
46 404-26-33 Фланец
46 404-26-33-20 Фланец
47 32 5385 Штифт
48 НШ 10Г-3Л Насос НШ 10Г-3Л
48 НШ 10Г-3ЛТ Насос НШ 10Г-3ЛТ
49 31 0150 Шайба 8 ГОСТ 11371-78
49 31 0150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
50 Шайба 8Т Шайба 8Т
51 Болт М8-6gx30 Болт М8-6gx30
52 45 0029 Прокладка
52 45 0029-20 Прокладка
53 Болт М8-6gx45 Болт М8-6gx45
54 020-025-30-2-51-1668 Кольцо 020-025-30-2-51-1668
55 404-26-247 Фланец
55 404-26-247-20 Фланец
56 404-26-246 Штуцер
56 404-26-246-20 Штуцер
57 Болт М12-6gx35 Болт М12-6gx35
58 45 0103 Прокладка
58 45 0103-20 Прокладка
59 58 0307 Кольцо С34 ГОСТ 13940-86
60 404-26-27 Муфта
61 100-110-58-2-51-1668 Кольцо 100-110-58-2-51-1668
62 Болт М8-6gx25 Болт М8-6gx25
63 700-40-6684 Прокладка
64 0602-26-92К Скоба
64 0602-26-92-20К Скоба
65 404-26-58 Планка
65 404-26-58-20 Планка
66 Шайба 10Т Шайба 10Т
67 Болт М10-6gx55 Болт М10-6gx55
68 37 5625 Пробка
68 37 5625-20 Пробка
69 Гайка М16x1,5 Гайка М16x1,5
70 Шайба 20 ОТ Шайба 20 ОТ
71 28 0720 Болт М20х1,5-6gх40.109.40Х.019
71 28 0720-20 Болт М20х1,5-6gх40.109.40Х.029
72 2501-26-217 Планка
72 2501-26-217-20 Планка
73 Болт М12x1,25-6gx40 Болт М12x1,25-6gx40
74 46-11-476 Шайба
74 46-11-476-20 Шайба
75 700-40-5117 Шайба защитная
76 050-060-58-2-51-1668 Кольцо 050-060-58-2-51-1668
77 2501-26-362 Фланец
77 2501-26-362-20 Фланец
78 3501-26-205СП(SP) Трубопровод
78 3501-26-205-20СП(SP) Трубопровод
79 313502-26-221 Втулка
80 2001-26-92-01СП(SP) Трубопровод
80 2001-26-92-01-20СП -20SP Трубопровод
81 46 1501-03 Рукав
81 46 1501-03-20 Рукав
82 2501-26-346 Бандаж
82 2501-26-346-20 Бандаж
83 28 0348 Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70
83 28 0348-20 Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70
84 40 0354-01 Втулка
85 5001-26-44 Скоба
85 5001-26-44-20 Скоба
86 5001-26-43 Планка
86 5001-26-43-20 Планка
87 032-038-36-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
88 44 0038 Кольцо защитное
89 40 0354-02 Втулка
90 2501-26-216 Скоба
90 2501-26-216-20 Скоба
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
