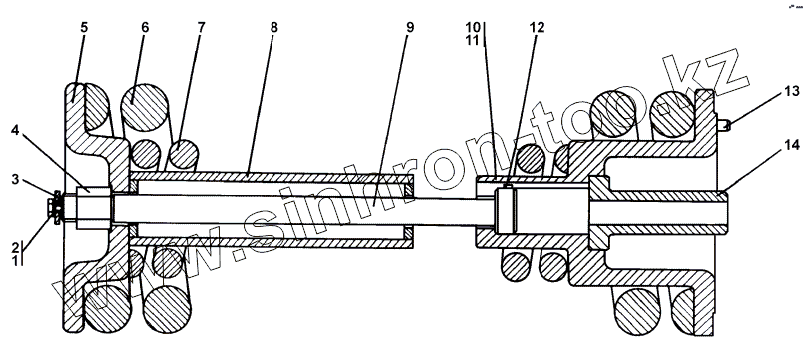

Каталог запасных частей к технике: Промтрактор Т-35.01К. 3501-21-47СП Механизм сдавания

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
3501-21-47-20СП(SP)
3501-21-47СП(SP)
1
1
2
3
3
4
4
5
5
6
7
8
8
9
9
10
10
11
11
12
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали
3501-21-47-20СП(SP) 3501-21-47-20СП(SP) Механизм сдавания
3501-21-47СП(SP) 3501-21-47СП(SP) Механизм сдавания
1 31 0270 Шайба 16 ГОСТ 11371-78
1 31 0270-20 Шайба 16.0Т.10.0221 ГОСТ 11371-78
2 Болт M16x1,5-6gx35 Болт M16x1,5-6gx35
3 31 5256 Шайба
3 31 5256-20 Шайба
4 30 5465 Гайка М42х3.6Н ГОСТ 15523-70
4 30 5465-20 Гайка М42х3.6Н ГОСТ 15523-70
5 403-21-50 Фланец
5 403-21-50-20 Фланец
6 401-21-132 Пружина
7 401-21-133 Пружина
8 403-21-43СП(SP) Труба
8 403-21-43-20СП(SP) Труба
9 403-21-52 Стяжка
9 403-21-52-20 Стяжка
10 403-21-51 Фланец
10 403-21-51-20 Фланец
11 403-21-78СП(SP) Фланец
11 403-21-78-20СП(SP) Фланец
12 32 5460 Штифт
13 32 5480 Штифт
14 403-21-55 Упор
14 403-21-55-20 Упор
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
