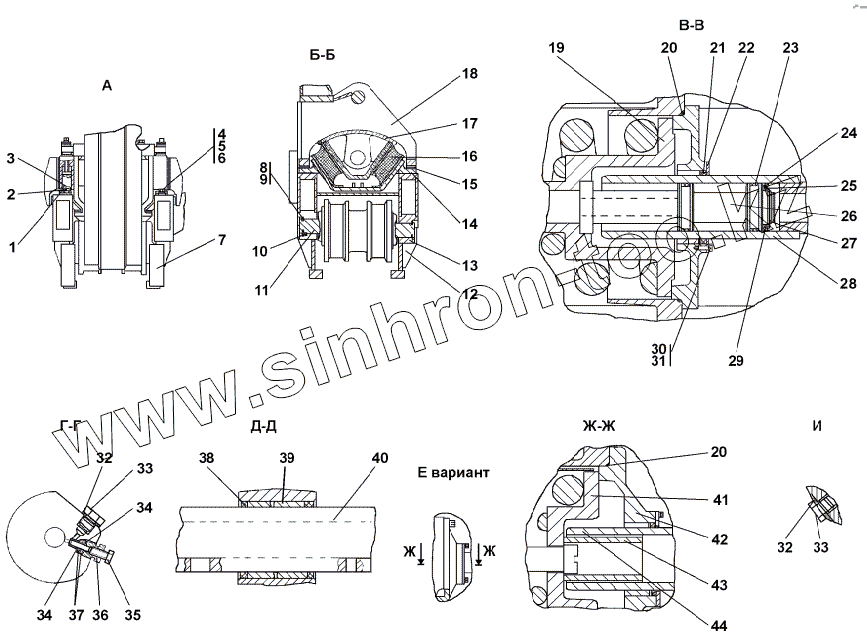

Каталог запасных частей к технике: Промтрактор Т-35.01К. 3501-21-2СП- 3СП Тележка
1
2
2
3
4
4
5
6
6
7
7
8
9
10
11
12
12
13
14
14
15
16
17
17
18
18
19
19
20
20
21
22
22
23
24
25
26
27
28
28
29
30
31
32
32
33
33
33
34
34
35
35
36
36
37
38
39
40
41
41
42
42
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 403-21-89СП(SP) | Планка | |
| 2 | 38 5760-01 | Пружина | |
| 2 | 38 5760-20 | Пружина | |
| 3 | 403-21-137 | Круг | |
| 4 | 28 0815 | Болт М24х2-6gх50 ГОСТ 7796-70 | |
| 4 | 28 0815-20 | Болт М24х2-6gх50 ГОСТ 7796-70 | |
| 5 | Шайба 24 | Шайба 24 | |
| 6 | 31 0350 | Шайба 24 ГОСТ 11371-78 | |
| 6 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 7 | 58-21-150 | Отбойник | |
| 7 | 58-21-150-20 | Отбойник | |
| 8 | 700-58-2122 | Кольцо С80 ГОСТ 13940-86 | |
| 9 | С80 | Кольцо С80 | |
| 10 | 32 5380 | Штифт | |
| 11 | Т35-21-316-01 | Крышка | |
| 12 | 3501-21-27-20СП(SP) | Щиток | |
| 12 | 3501-21-27СП(SP) | Щиток | |
| 13 | Т35-21-316 | Крышка | |
| 14 | 403-21-33СП(SP) | Короб | |
| 14 | 403-21-33-20СП(SP) | Короб | |
| 15 | 403-21-99 | Прокладка | |
| 16 | 400-21-213СП(SP) | Амортизатор | |
| 17 | 403-21-77СП(SP) | Опора подвижная | |
| 17 | 403-21-77-20СП(SP) | Опора подвижная | |
| 18 | 3501-21-17СП(SP) | Кронштейн | |
| 18 | 3501-21-17-20СП(SP) | Кронштейн | |
| 19 | 403-21-47СП(SP) | Механизм сдавания | |
| 19 | 403-21-47-20СП(SP) | Механизм сдавания | |
| 20 | 370-380-58-2-3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 21 | 403-21-66СП(SP) | Манжета | |
| 22 | 403-21-62 | Крышка | |
| 22 | 403-21-62-20 | Крышка | |
| 23 | 3501-21-95 | Кольцо штоковое | |
| 24 | 40 0499 | Кольцо упругое | |
| 25 | 46-21-978 | Манжета | |
| 26 | 3501-21-96 | Поршень | |
| 27 | 58 0670 | Кольцо С70 | |
| 28 | 3501-21-22СП(SP) | Шток | |
| 28 | 3501-21-22-20СП(SP) | Шток | |
| 29 | 1101-21-66 | Кольцо | |
| 30 | Болт М8-6gx20 | Болт М8-6gx20 | |
| 31 | Шайба 8Т | Шайба 8Т | |
| 32 | 700-40-260-11 | Прокладка | |
| 33 | 37 5515 | Пробка | |
| 33 | 37 5515-20 | Пробка | |
| 34 | 46-21-718 | Обойма | |
| 35 | 46-21-756 | Игла | |
| 35 | 46-21-756-20 | Игла | |
| 36 | 46-21-717 | Пробка | |
| 36 | 46-21-717-20 | Пробка | |
| 37 | 50 0192 | Кольцо СТ 13-5-7,5 ГОСТ 288-72 | |
| 38 | 403-21-67СП(SP) | Манжета | |
| 39 | 3501-21-57 | Втулка | |
| 40 | 47-21-2 | Ось | |
| 41 | 3501-21-40СП(SP) | Механизм сдавания | |
| 41 | 3501-21-40-20СП(SP) | Механизм сдавания | |
| 42 | 3501-21-42СП(SP) | Крышка | |
| 42 | 3501-21-42-20СП(SP) | Крышка | |
| 43 | 3501-21-64 | Втулка | |
| 44 | 3501-21-22-01СП(SP) | Шток | |
| 44 | 3501-21-22-01-20СП -20SP | Шток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
