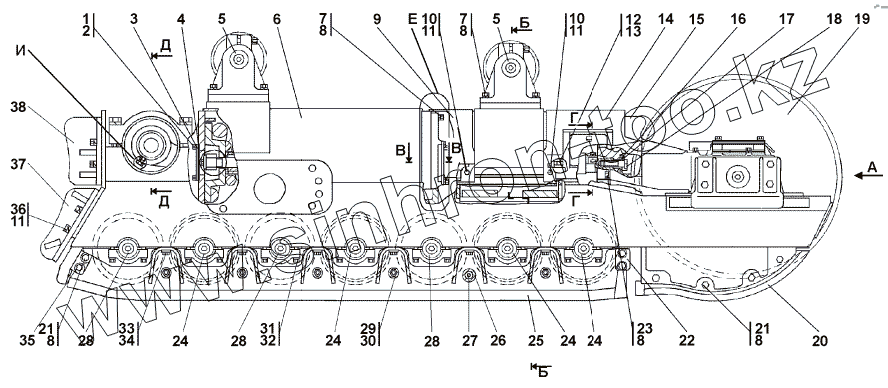

Каталог запасных частей к технике: Промтрактор Т-35.01К. 3501-21-2СП- 3СП Тележка
3501-21-2-20СП(SP)
3501-21-2СП(SP)
3501-21-3-20СП(SP)
3501-21-3СП(SP)
1
2
3
3
4
4
5
5
5
6
6
6
6
7
7
7
8
8
8
8
8
9
9
9
9
10
10
10
11
11
11
11
12
12
13
13
14
14
14
14
15
15
16
17
18
18
19
19
19
19
20
20
21
21
21
22
23
23
24
24
24
24
24
25
25
26
26
27
27
28
28
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
36
36
37
37
37
37
38
38
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-21-2-20СП(SP) | 3501-21-2-20СП(SP) | Тележка | |
| 3501-21-2СП(SP) | 3501-21-2СП(SP) | Тележка | |
| 3501-21-3-20СП(SP) | 3501-21-3-20СП(SP) | Тележка | |
| 3501-21-3СП(SP) | 3501-21-3СП(SP) | Тележка | |
| 1 | Болт М12x1,25-6gx30 | Болт М12x1,25-6gx30 | |
| 2 | Шайба 12 ОТ | Шайба 12 ОТ | |
| 3 | 403-21-95 | Крышка | |
| 3 | 403-21-95-20 | Крышка | |
| 4 | 45 0084 | Прокладка | |
| 4 | 45 0084-20 | Прокладка | |
| 5 | 403-21-15СП(SP) | Каток поддерживающий | |
| 5 | 403-21-15-20СП(SP) | Каток поддерживающий | |
| 6 | 3501-21-11СП(SP) | Рама тележки | |
| 6 | 3501-21-11-20СП(SP) | Рама тележки | |
| 6 | 3501-21-12-20СП(SP) | Рама тележки | |
| 6 | 3501-21-12СП(SP) | Рама тележки | |
| 7 | 28 0830 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 7 | 28 0830-20 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 8 | Шайба 24Т | Шайба 24Т | |
| 9 | 3501-21-26-01СП(SP) | Кожух | |
| 9 | 3501-21-26-01-20СП -20SP | Кожух | |
| 9 | 3501-21-26СП(SP) | Кожух | |
| 9 | 3501-21-26-20СП(SP) | Кожух | |
| 10 | 28 0712 | Болт М20-6gх30 ГОСТ 7796-70 | |
| 10 | 28 0712-20 | Болт М20-6gх30 ГОСТ 7796-70 | |
| 11 | 31 0310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 11 | 31 0310-20 | Шайба 20х4 ГОСТ 11371-78 | |
| 12 | 28 0960 | Болт М30х30-6gх 130 | |
| 12 | 28 0960-20 | Болт М30х30-6gх130 | |
| 13 | 2501-93-4 | Шайба | |
| 13 | 2501-93-4-20 | Шайба | |
| 14 | 3501-21-25СП(SP) | Кожух | |
| 14 | 3501-21-25-20СП(SP) | Кожух | |
| 14 | 3501-21-25-01-20СП -20SP | Кожух | |
| 14 | 3501-21-25-01СП(SP) | Кожух | |
| 15 | 3501-21-42 | Опора | |
| 15 | 3501-21-42-20 | Опора | |
| 16 | 400-21-121 | Эксцентрик | |
| 17 | 400-21-122 | Пластина | |
| 18 | 28 0945 | Болт М30х2-6gх 100 | |
| 18 | 28 0945-20 | Болт М30х2-6gх100 | |
| 19 | 3501-21-15-20СП(SP) | Колесо натяжное | |
| 19 | 3501-21-15-01-20СП -20SP | Колесо натяжное | |
| 19 | 3501-21-15-01СП(SP) | Колесо натяжное | |
| 19 | 3501-21-15СП(SP) | Колесо натяжное | |
| 20 | 58-21-149-20 | Отбойник | |
| 20 | 58-21-149 | Отбойник | |
| 21 | 28 0815 | Болт М24х2-6gх50 ГОСТ 7796-70 | |
| 21 | 28 0815-20 | Болт М24х2-6gх50 ГОСТ 7796-70 | |
| 22 | 403-21-226 | Накладка | |
| 23 | 28 0895 | Болт М24х2-6gх200 ГОСТ 7796-70 | |
| 23 | 28 0895-20 | Болт М24х2-6gх200 ГОСТ 7796-70 | |
| 24 | Т35-21-000 | Каток опорный | |
| 24 | Т35-21-000-20 | Каток опорный | |
| 25 | 3501-21-27-01-20СП -20SP | Щиток | |
| 25 | 3501-21-27-01СП(SP) | Щиток | |
| 26 | 403-21-72 | Втулка | |
| 26 | 403-21-72-20 | Втулка | |
| 27 | 2001-21-270-02 | Стяжка | |
| 27 | 2001-21-270-02-20 | Стяжка | |
| 28 | Т35-21-000-01 | Каток опорный | |
| 28 | Т35-21-000-01-20 | Каток опорный | |
| 29 | 30 0350-01 | Гайка М24х2-6Н.8.019 ГОСТ 15521-70 | |
| 29 | 30 0350-20 | Гайка М24х2-6Н ГОСТ 15521-70 | |
| 30 | 31 0350 | Шайба 24 ГОСТ 11371-78 | |
| 30 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 31 | 31 5394 | Шайба | |
| 31 | 31 5394-20 | Шайба | |
| 32 | 28 1899 | Болт М27-6gх110 | |
| 32 | 28 1899-20 | Болт М27-6gх110 | |
| 33 | 28 0903 | Болт М27x2-6gx55 | |
| 33 | 28 0903-20 | Болт М27x2-6gx55 | |
| 34 | 31 0408 | Шайба 27x4 | |
| 34 | 31 0408-20 | Шайба 27x4 | |
| 35 | 3501-21-77 | Накладка | |
| 36 | 28 0725 | Болт М20х1,5-6gх50 ГОСТ 7796-70 | |
| 36 | 28 0725-20 | Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70 | |
| 37 | 3501-21-43-01СП(SP) | Отбойник | |
| 37 | 3501-21-43-01-20СП -20SP | Отбойник | |
| 37 | 3501-21-43СП(SP) | Отбойник | |
| 37 | 3501-21-43-20СП(SP) | Отбойник | |
| 38 | 3501-21-44-01СП(SP) | Отбойник | |
| 38 | 3501-21-44-01-20СП -20SP | Отбойник | |
| 38 | 3501-21-44СП(SP) | Отбойник | |
| 38 | 3501-21-44-20СП(SP) | Отбойник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
