Каталог запасных частей к технике: Промтрактор Т-35.01К. 3501-21-102СП- 103СП Тележка

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
19
19
20
20
21
21
22
22
22
23
23
24
24
25
25
26
26
27

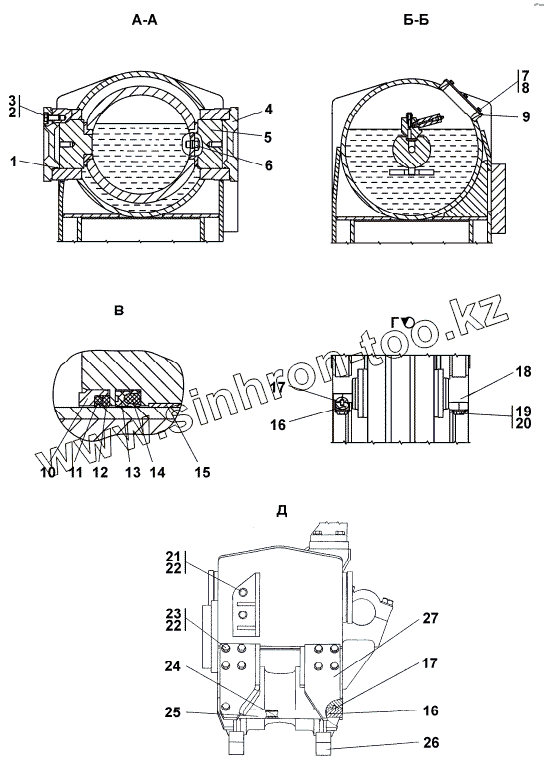

Позиция на иллюстрации Заводской номер детали Название детали
1 145-150-36-2-51-1668 Кольцо 145-150-36-2-51-1668
2 28 0535 Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70
2 28 0535-20 Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70
3 31 5271 Шайба
3 31 5271-20 Шайба
4 4001-21-65 Крышка
5 313512-21-55 Вкладыш
6 1501-21-227 Стопор
7 Болт М8-6gx16 Болт М8-6gx16
8 Шайба 8Т Шайба 8Т
9 45 0337-20 Прокладка
9 45 0337 Прокладка
10 4001-21-76 Каркас
11 40 0493 Кольцо упругое
12 4001-21-62 Манжета
13 4001-21-63 Манжета
14 40 0494 Кольцо упругое
15 4001-21-99 Втулка
16 3501-21-210-01 Крышка
17 32 5382 Штифт
18 3501-21-210 Крышка
19 31 5394 Шайба
19 31 5394-20 Шайба
20 28 0960 Болт М30х30-6gх 130
20 28 0960-20 Болт М30х30-6gх130
21 28 0720 Болт М20х1,5-6gх40.109.40Х.019
21 28 0720-20 Болт М20х1,5-6gх40.109.40Х.029
22 31 0320 Шайба 20.04.20.019 ГОСТ 6958-78
22 31 0320-20 Шайба 20.04.20.0221 ГОСТ 6958-78
23 28 0725 Болт М20х1,5-6gх50 ГОСТ 7796-70
23 28 0725-20 Болт М20х1,5-6gх50.109.40Х.029 ГОСТ 7796-70
24 2001-21-270-03 Стяжка
24 2001-21-270-03-20 Стяжка
25 3501-21-245 Втулка
25 3501-21-245-20 Втулка
26 3501-21-230-01СП(SP) Щиток
26 3501-21-230-01-20СП -20SP Щиток
27 3501-21-250 Лист
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
