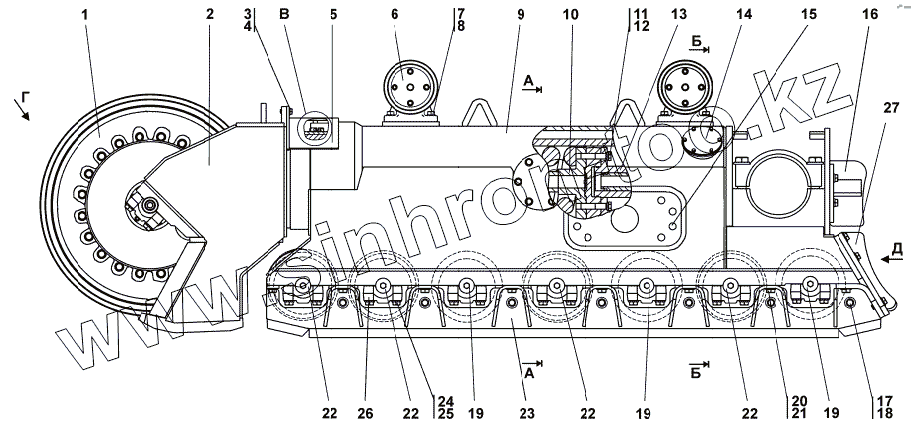

Каталог запасных частей к технике: Промтрактор Т-35.01К. 3501-21-102СП- 103СП Тележка
3501-21-102-20СП(SP)
3501-21-102СП(SP)
3501-21-103-20СП(SP)
3501-21-103СП(SP)
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
9
10
10
11
11
12
13
13
13
13
14
15
16
16
16
16
17
17
18
18
19
19
19
19
20
20
21
21
22
22
22
22
22
23
23
24
24
25
25
26
27
27
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-21-102-20СП(SP) | 3501-21-102-20СП(SP) | Тележка | |
| 3501-21-102СП(SP) | 3501-21-102СП(SP) | Тележка | |
| 3501-21-103-20СП(SP) | 3501-21-103-20СП(SP) | Тележка | |
| 3501-21-103СП(SP) | 3501-21-103СП(SP) | Тележка | |
| 1 | 3501-21-160СП(SP) | Колесо натяжное | |
| 1 | 3501-21-160-20СП(SP) | Колесо натяжное | |
| 2 | 3501-21-109СП(SP) | Рама тележки передняя | |
| 2 | 3501-21-109-20СП(SP) | Рама тележки передняя | |
| 3 | 31 5271 | Шайба | |
| 3 | 31 5271-20 | Шайба | |
| 4 | 28 0535 | Болт М16х1,25-6gх38.109.40Х.019 ГОСТ 7796-70 | |
| 4 | 28 0535-20 | Болт М16х1,25-6gх38.109.40Х.029 ГОСТ 7796-70 | |
| 5 | 4001-21-120СП(SP) | Кожух | |
| 5 | 4001-21-120-20СП(SP) | Кожух | |
| 6 | 3501-21-150СП(SP) | Каток поддерживающий | |
| 6 | 3501-21-150СП(SP) | Каток поддерживающий | |
| 7 | 31 5355-20 | Шайба | |
| 7 | 31 5355 | Шайба | |
| 8 | 28 0830 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 8 | 28 0830-20 | Болт М24х2-6gх70.109.40Х.029 ГОСТ 7796-70 | |
| 9 | 3501-21-112СП(SP) | Рама тележки | |
| 9 | 3501-21-112-20СП(SP) | Рама тележки | |
| 9 | 3501-21-111СП(SP) | Рама тележки | |
| 9 | 3501-21-111-20СП(SP) | Рама тележки | |
| 10 | 3501-21-180СП(SP) | Механизм сдавания | |
| 10 | 3501-21-180-20СП(SP) | Механизм сдавания | |
| 11 | 28 0750 | Болт M20x1,5-6gx120 | |
| 11 | 28 0750-20 | Болт M20x1,5-6gx120 | |
| 12 | Шайба 20 ОТ | Шайба 20 ОТ | |
| 13 | 4001-21-117-02-20СП -20SP | Механизм натяжения | |
| 13 | 4001-21-117-02СП(SP) | Механизм натяжения | |
| 13 | 4001-21-117-03СП(SP) | Механизм натяжения | |
| 13 | 4001-21-117-03-20СП -20SP | Механизм натяжения | |
| 14 | 0901-21-71 | Крышка | |
| 15 | 700-40-5068 | Пробка | |
| 16 | 3501-21-44-01СП(SP) | Отбойник | |
| 16 | 3501-21-44-01-20СП -20SP | Отбойник | |
| 16 | 3501-21-44СП(SP) | Отбойник | |
| 16 | 3501-21-44-20СП(SP) | Отбойник | |
| 17 | 28 0903 | Болт М27x2-6gx55 | |
| 17 | 28 0903-20 | Болт М27x2-6gx55 | |
| 18 | 31 0408 | Шайба 27x4 | |
| 18 | 31 0408-20 | Шайба 27x4 | |
| 19 | 313512-21-140 -05СП(SP) | Каток опорный | |
| 19 | 313512-21-140 -05-20СП(SP) | Каток опорный | |
| 20 | 30 0350-01-20 | Гайка М24х2-6Н.8.029 ГОСТ 15521-70 | |
| 20 | 30 0350-01 | Гайка М24х2-6Н.8.019 ГОСТ 15521-70 | |
| 21 | 31 0350 | Шайба 24 ГОСТ 11371-78 | |
| 21 | 31 0350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 22 | 313512-21-140 -04СП(SP) | Каток опорный | |
| 22 | 313512-21-140 -04-20СП(SP) | Каток опорный | |
| 23 | 3501-21-230СП(SP) | Щиток | |
| 23 | 3501-21-230-20СП(SP) | Щиток | |
| 24 | 31 5394 | Шайба | |
| 24 | 31 5394-20 | Шайба | |
| 25 | 28 0960 | Болт М30х30-6gх 130 | |
| 25 | 28 0960-20 | Болт М30х30-6gх130 | |
| 26 | 3501-21-210 | Крышка | |
| 27 | 3501-21-252-01СП(SP) | Отбойник | |
| 27 | 3501-21-252-01-20СП -20SP | Отбойник | |
| 27 | 3501-21-252СП(SP) | Отбойник | |
| 27 | 3501-21-252-20СП(SP) | Отбойник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
