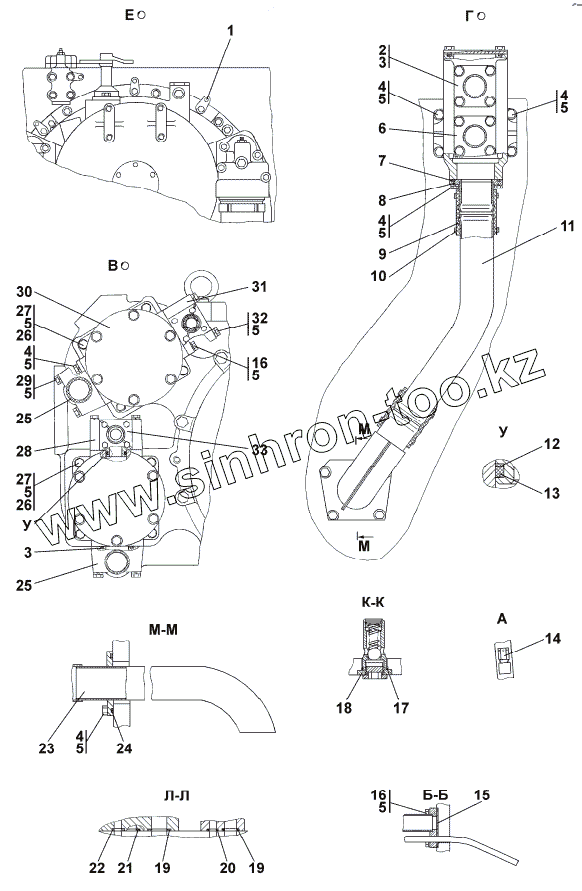

Каталог запасных частей к технике: Промтрактор Т-35.01К. 3501-16-1-04СП Установка трансмиссии
1
1
2
3
3
3
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
6
6
7
8
8
9
9
10
11
11
12
13
14
14
15
15
16
16
17
18
18
19
19
20
21
22
23
23
24
25
25
25
26
26
26
27
27
27
28
28
29
29
30
30
31
31
32
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 400-10-8-20 | Планка | |
| 1 | 400-10-8 | Планка | |
| 2 | 2501-15-119СП(SP) | Фланец | |
| 3 | 2501-15-119-20СП(SP) | Фланец | |
| 3 | 060-070-58-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 4 | Болт М12-6gx30 | Болт М12-6gx30 | |
| 5 | Шайба 12.0Т | Шайба 12.0Т | |
| 6 | 404-26-118-04СП(SP) | Рукав | |
| 6 | 404-26-118-04-20СП -20SP | Рукав | |
| 7 | 088-095-46-2-51-1668 | Кольцо | |
| 8 | 3501-16-104СП(SP) | Фланец | |
| 8 | 3501-16-104-20СП(SP) | Фланец | |
| 9 | 46 1701 | Рукав | |
| 9 | 46 1701-20 | Рукав | |
| 10 | DIN3017-AS70-90/ 12C7-W2 | Шланговый хомут DIN3017-AS70-90/ 12C7-W2 | |
| 11 | 3501-16-11 | Труба | |
| 11 | 3501-16-11-20 | Труба | |
| 12 | 40 0468-35 | Кольцо | |
| 13 | 038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 | |
| 14 | 46-14-141СП(SP) | Сапун | |
| 14 | 46-14-141-20СП(SP) | Сапун | |
| 15 | 45 0310 | Прокладка | |
| 15 | 45 0310-20 | Прокладка | |
| 16 | Болт M12-6gx35 | Болт M12-6gx35 | |
| 17 | 040-045-30-2-3 | Кольцо 040-045-30-2-3 | |
| 18 | 1101-16-112-20СП(SP) | Клапан | |
| 18 | 1101-16-112СП(SP) | Клапан | |
| 19 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 20 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 21 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 22 | 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 | |
| 23 | 3501-16-105СП(SP) | Трубопровод | |
| 23 | 3501-16-105-20СП(SP) | Трубопровод | |
| 24 | 118-124-36-2-51-1668 | Кольцо 118-124-36-2-51-1668 | |
| 25 | 2501-15-120СП(SP) | Фланец | |
| 25 | 2501-15-120-20СП(SP) | Фланец | |
| 26 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 26 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 27 | Болт М12-6gx40 | Болт М12-6gx40 | |
| 27 | Болт М12-6gx40 | Болт М12-6gx40 | |
| 28 | 404-26-23 | Фланец | |
| 28 | 404-26-23-20 | Фланец | |
| 29 | 28 0382 | Болт М12-6gx70 | |
| 29 | 28 0382-20 | Болт 3M12-6gx75 | |
| 30 | НШ 100А-3 | Насос НШ 100А-3 | |
| 30 | НШ 100А-ЗТ | Насос НШ 100А-ЗТ | |
| 31 | 404-26-23 | Фланец | |
| 31 | 404-26-23-20 | Фланец | |
| 32 | 28 0388 | Болт М12-6gх90.58.019 ГОСТ 7795-70 | |
| 32 | 28 0388-20 | Болт М12-6gх90.58.029 ГОСТ 7795-70 | |
| 33 | 2501-26-83 | Фланец | |
| 33 | 2501-26-83-20 | Фланец |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
