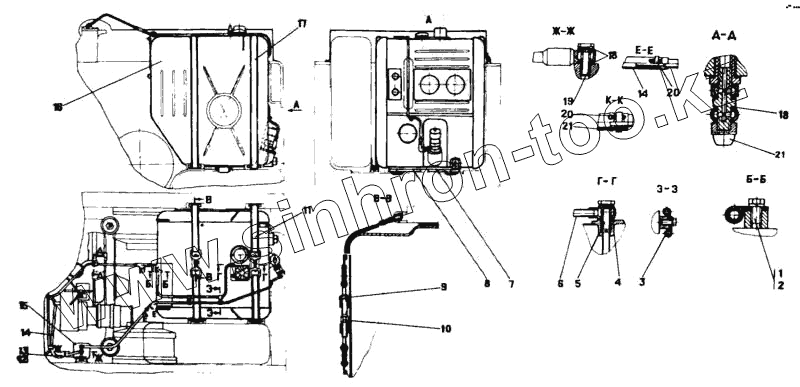

Каталог запасных частей к технике: Промтрактор Т-330. Установка топливного бака
1
1
2
2
3
4
5
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
16
16
17
17
18
18
20
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 46-25-5-20-СП | 46-25-5-20-СП | Установка топливного бака | |
| 700-46-2135-20 | 700-46-2135-20 | Рукав | |
| 700-46-2135-10 | 700-46-2135-10 | Рукав | |
| 700-46-2135 | 700-46-2135 | Рукав | |
| 46-25-5-10-СП | 46-25-5-10-СП | Установка топливного бака | |
| 46-25-5-СП | 46-25-5-СП | Установка топливного бака | |
| 1 | Болт М8-6gх16.66.35.029 ГОСТ 7796-70 | Болт М8-6gх16.66.35.029 ГОСТ 7796-70 | |
| 1 | Болт М8-6gх16.66.35.019 ГОСТ 7796-70 | Болт М8-6gх16.66.35.019 ГОСТ 7796-70 | |
| 2 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | Шайба 8Т.65Г.019 ГОСТ 6402-70 | |
| 2 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | Шайба 8Т.65Г.0221 ГОСТ 6402-70 | |
| 3 | 41 5119 | Хомутик | |
| 4 | Кольцо 16х22 | Кольцо 16х22 | |
| 5 | 700-41-2639-10 | Болт зажимной | |
| 5 | 700-41-2639 | Болт зажимной | |
| 5 | 700-41-2639-20 | Болт зажимной | |
| 6 | 46-25-291-СП | Трубопровод | |
| 6 | 46-25-291-20-СП | Трубопровод | |
| 7 | 400355 | Прокладка | |
| 7 | 400355-20 | Прокладка | |
| 8 | 400356 | Прокладка | |
| 8 | 400356-20 | Прокладка | |
| 9 | 300275-20 | Гайка М16х1,5-6Н.04.029 ГОСТ 15522-70 | |
| 9 | 300275 | Гайка М16х1,5-6Н.04.019 ГОСТ 15522-70 | |
| 10 | 46-26-1340 | Стяжка | |
| 10 | 46-26-1340-20 | Стяжка | |
| 11 | 46-25-166-СП | Лента | |
| 11 | 46-25-166-20-СП | Лента | |
| 12 | Шайба 12.65Г.0221 ГОСТ 6402-70 | Шайба 12.65Г.0221 ГОСТ 6402-70 | |
| 12 | Шайба 12.65Г.019 ГОСТ 6402-70 | Шайба 12.65Г.019 ГОСТ 6402-70 | |
| 13 | Болт М12-6gх35.35.88.35. 019 ГОСТ 7796-7 | Болт М12-6gх35.35.88.35. 019 ГОСТ 7796-70 | |
| 13 | Болт М12-6gх35.35.88.35.029 7796-70 | Болт М12-6gх35.35.88.35.029 7796-70 | |
| 14 | Рукав | Рукав | |
| 15 | Фильтр грубой очистки топлива ФГ-75 | Фильтр грубой очистки топлива ФГ-75 | |
| 16 | 46-25-215-10-СП | Бак топливный | |
| 16 | 46-25-215-СП | Бак топливный | |
| 17 | 46-25-189-СП | Лента | |
| 17 | 46-25-189~20-СП | Лента | |
| 18 | Прокладка | Прокладка | |
| 20 | 41 5190-01СП | Хомут | |
| 21 | Гайка колпачковая | Гайка колпачковая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
