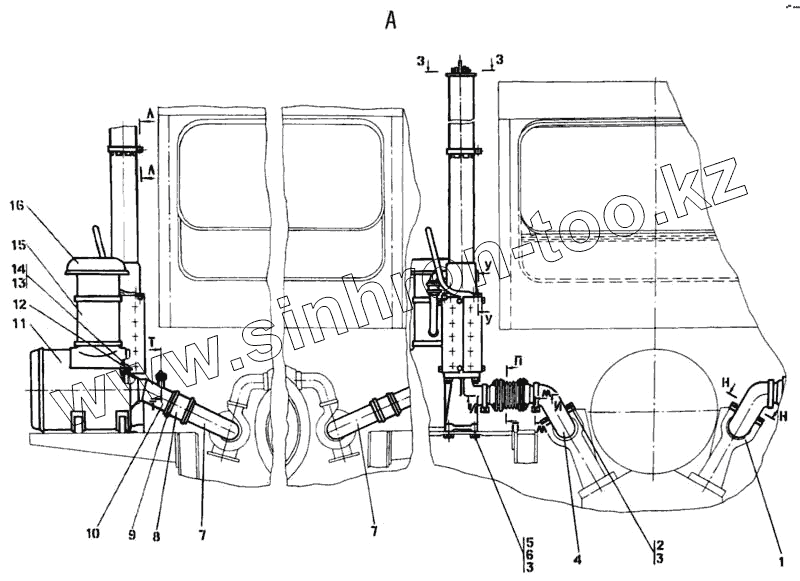

Каталог запасных частей к технике: Промтрактор Т-330. Установка систем воздухоочистки и выпуска

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
7
7
7
8
8
9
9
9
10
10
11
11
11
12
12
13
13
14
14
15
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали
46-05-6-20-СП 46-05-6-20-СП Установка систем воздухоочистки и выпуска
46-05-6-10-СП 46-05-6-10-СП Установка систем воздухоочистки и выпуска
46-05-6-СП 46-05-6-СП Установка систем воздухоочистки и выпуска
1 46-05-457 Труба
1 46-05-457-20 Труба
2 280546 Болт
2 280546-20 Болт
3 16.01.10.0221 Шайба ГОСТ 11371-78
3 31 0270 Шайба 16 ГОСТ 11371-78
4 46-05-456 Труба
4 46-05-456-20 Труба
5 Болт М16-6gх45.45.88.35.019 ГОСТ 7796-70 Болт М16-6gх45.45.88.35.019 ГОСТ 7796-70
5 Болт М16-6gх45.45.88.35.029 ГОСТ 7796-70 Болт М16-6gх45.45.88.35.029 ГОСТ 7796-70
6 Шайба 16.0Т.65Г.019 ГОСТ 6402-70 Шайба 16.0Т.65Г.019 ГОСТ 6402-70
6 Шайба 16.0Т.65Г.0221 ГОСТ 6402-70 Шайба 16.0Т.65Г.0221 ГОСТ 6402-70
7 46-05-408-20-СП Труба
7 46-05-408-СП Труба
8 700-46-2097-10 Рукав
8 700-46-2097 Рукав
9 46-47-189-03СП Хомут
9 46-47-189-03-10-СП Хомут
9 46-47-189-03-20СП Хомут
10 46-05-399-20-СП Труба
10 46-05-399-СП Труба
11 46-05-359-СП Воздухоочиститель
11 46-05-359-10-СП Воздухоочиститель
11 46-05-359-20-СП Воздухоочиститель
12 45 0033 Прокладка
12 45 0033-20 Прокладка
13 Шайба 8Т.65Г.019 ГОСТ 6402-70 Шайба 8Т.65Г.019 ГОСТ 6402-70
13 Шайба 8Т.65Г.0221 ГОСТ 6402-70 Шайба 8Т.65Г.0221 ГОСТ 6402-70
14 Гайка М8.7Н.6.019 ГОСТ 5915-70 Гайка М8.7Н.6.019 ГОСТ 5915-70
14 Гайка М8.7Н.6.029 ГОСТ 5915-70 Гайка М8.7Н.6.029 ГОСТ 5915-70
15 46-05-360-20-СП Воздухоочиститель
15 46-05-360-СП Воздухоочиститель циклонный
16 46-05-361-20-СП Воздухозаборник
16 46-05-361-СП Воздухозаборник
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
