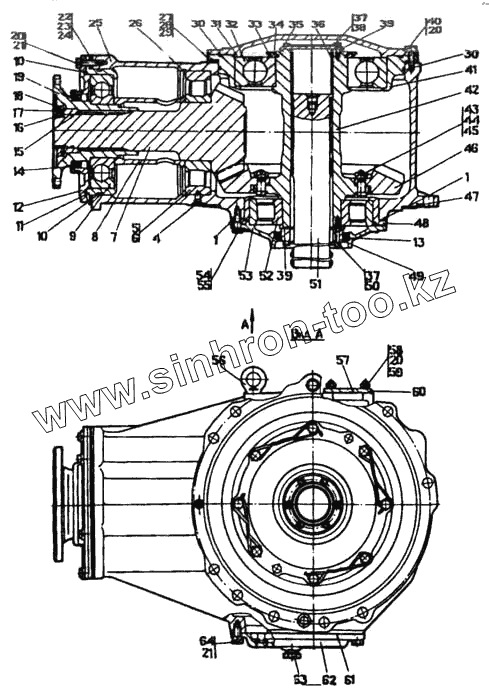

Каталог запасных частей к технике: Промтрактор Т-330. Редуктор конический
1
1
1
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
16
17
17
18
18
18
19
19
20
20
20
20
21
21
21
22
23
24
25
25
25
25
26
27
28
29
30
30
31
31
31
31
32
33
34
35
36
37
37
38
39
39
39
40
40
40
41
41
42
43
44
45
46
47
48
48
49
50
50
51
52
53
53
53
53
54
54
55
56
56
56
57
57
58
58
59
59
59
60
61
61
62
62
63
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 47-16-10 | 47-16-10 | Крышка | |
| 47-16-10-20 | 47-16-10-20 | Крышка | |
| 46-16-141-10-СП | 46-16-141-10-СП | Редуктор конический | |
| 46-16-141-20-СП | 46-16-141-20-СП | Редуктор конический | |
| 46-16-141-СП | 46-16-141-СП | Редуктор конический | |
| 46-16-142-10СП | 46-16-142-10СП | Редуктор конический | |
| 46-16-142-20СП | 46-16-142-20СП | Редуктор конический | |
| 46-16-142СП | 46-16-142СП | Редуктор конический | |
| 1 | 700-40-6321 | Прокладка | |
| 1 | 700-40-6321-20 | Прокладка | |
| 4 | 46-16-187 | Стопор | |
| 5 | 700-39-2294 | Подшипник | |
| 6 | Подшипник 402324М ГОСТ 8328-75 | Подшипник 402324М ГОСТ 8328-75 | |
| 7 | 46-16-185 | Шестерня | |
| 8 | 47-16-3 | Втулка | |
| 9 | 322 ГОСТ 8338-75 | Подшипник | |
| 10 | Кольцо 255-265-58-2-3 ГОСТ 9833-73/ ГОСТ | Кольцо 255-265-58-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 11 | 47-16-41 | Стакан | |
| 11 | 47-16-41-20 | Стакан | |
| 12 | 47-16-43 | Крышка | |
| 12 | 47-16-43-20 | Крышка | |
| 13 | 1.2-125х155-3 | Манжета ГОСТ 8752-79 | |
| 13 | Манжета 125х155-12А | Манжета 125х155-12А | |
| 14 | Манжета 125х155-12А | Манжета 125х155-12А | |
| 14 | 2.2-125х155-3 | Манжета ГОСТ 8752-79 | |
| 15 | Кольцо 066-071-30-2-3 ГОСТ 9833-73/ ГОСТ | Кольцо 066-071-30-2-3 ГОСТ 9833-73/ ГОСТ 18829-73 | |
| 16 | 46-16-88 | Пластина | |
| 17 | 35 0520 | Винт В.М8-6gх16.33Н.019 ГОСТ 1478-75 | |
| 17 | 350520-20 | Винт ВМ8-6gх16.33Н.029 ГОСТ 1478-75 | |
| 18 | 700-30-2254 | Гайка | |
| 18 | 700-30-2254-10 | Гайка | |
| 18 | 700-30-2254-20 | Гайка | |
| 19 | 47-16-111-20-СП | Фланец | |
| 19 | 47-16-111-СП | Фланец | |
| 20 | Болт М12х1,25-6gх40.40. 88.35.019 ГОСТ 7 | Болт М12х1,25-6gх40.40. 88.35.019 ГОСТ 7796-70 | |
| 20 | Болт М12х1,25-6gх40.40. 88.35.029 ГОСТ 7 | Болт М12х1,25-6gх40.40. 88.35.029 ГОСТ 7796-70 | |
| 21 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | |
| 21 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | |
| 22 | 47-16-29 | Прокладка | |
| 23 | 47-16-29-01 | Прокладка | |
| 24 | 47-16-29-02 | Прокладка | |
| 25 | 46-16-171 | Корпус | |
| 25 | 46-16-171-20 | Корпус | |
| 25 | 46-16-172 | Корпус | |
| 25 | 46-16-172-20 | Корпус | |
| 26 | 580935 | Кольцо С 260 ГОСТ 13941-86 | |
| 27 | 47-16-17 | Прокладка | |
| 28 | 47-16-18 | Прокладка | |
| 29 | 47-16-19 | Прокладка | |
| 30 | 380-390-58-2-3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 31 | 46-16-173 | Крышка | |
| 31 | 46-16-173-20 | Крышка | |
| 31 | 46-16-174 | Крышка | |
| 31 | 46-16-174-20 | Крышка | |
| 32 | 330Л ГОСТ 8338-75 | Подшипник | |
| 33 | 46-16-89 | Кольцо | |
| 34 | 46-16-90 | Кольцо | |
| 35 | 58-16-29 | Крышка | |
| 36 | 58-16-36 | Втулка | |
| 37 | 58-31-2007 | Пластина стопорная | |
| 38 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | |
| 39 | 58-40-2071 | Прокладка | |
| 39 | 58-40-2071-20 | Прокладка | |
| 40 | 700-31-2505 | Пластина стопорная | |
| 40 | 700-31-2505-10 | Пластина стопорная | |
| 40 | 700-31-2505-20 | Пластина стопорная | |
| 41 | 46-16-175 | Стакан | |
| 41 | 46-16-175-20 | Стакан | |
| 42 | 58-16-41 | Ступица | |
| 43 | 700-28-2408 | Болт | |
| 44 | 700-30-2294 | Гайка | |
| 45 | 700-31-2506 | Пластина стопорная | |
| 46 | 47-16-6 | Шестерня | |
| 47 | 450-460-58-2-3 | Кольцо ГОСТ 9833-73/ГОСТ 18829-73 | |
| 48 | 58-16-3 | Стакан | |
| 48 | 58-16-3-20 | Стакан | |
| 49 | 58-16-5 | Втулка | |
| 50 | Болт М8-6gх45. 30. 88.35. 019 ГОСТ 7795- | Болт М8-6gх45. 30. 88.35. 019 ГОСТ 7795-70 | |
| 50 | Болт М8-6gх45.30.88.35. 029 ГОСТ 7795-70 | Болт М8-6gх45.30.88.35. 029 ГОСТ 7795-70 | |
| 51 | 47-16-21 | Торсион | |
| 52 | 2324М | Подшипник ГОСТ 8328-75 | |
| 53 | 46-16-169 | Крышка | |
| 53 | 46-16-189-20 | Крышка | |
| 53 | 46-16-190 | Крышка | |
| 53 | 46-16-190-20 | Крышка | |
| 54 | 28 5355 | Болт | |
| 54 | 28 5355-20 | Болт | |
| 55 | Проволока КС-1,6 ГОСТ 792-67 | Проволока КС-1,6 ГОСТ 792-67 | |
| 56 | 28 0590 | Рым-болт М16.05 ГОСТ 4751-73 | |
| 56 | 280590-10 | Рым-болт М16.05 ГОСТ 4751-74 | |
| 56 | 28 0590-20 | Рым-болт М16.029 ГОСТ 4751-73 | |
| 57 | 450113 | Прокладка | |
| 57 | 450113-20 | Прокладка | |
| 58 | Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 | Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 | |
| 58 | Гайка М12х1,25-6Н.6.029 ГОСТ 5915-70 | Гайка М12х1,25-6Н.6.029 ГОСТ 5915-70 | |
| 59 | 290326 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.013 ГОСТ 22034-76 | |
| 59 | 290326-10 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.019 ГОСТ 22034-76 | |
| 59 | 290326-20 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.029 ГОСТ 22034-76 | |
| 60 | 46-16-183 | Крышка | |
| 61 | 450123 | Прокладка | |
| 61 | 450123-20 | Прокладка | |
| 62 | 46-16-145-СП | Крышка | |
| 62 | 46-16-145-20-СП | Крышка | |
| 63 | 370640-08 | Пробка КГ 1/2" 45.089 | |
| 64 | Болт М12х1,25-6gх30. 88. 35.029 ГОСТ 779 | Болт М12х1,25-6gх30. 88. 35.029 ГОСТ 7796-70 | |
| 64 | Болт М12х1,25-6gх30.88. 35.019 ГОСТ 7796 | Болт М12х1,25-6gх30.88. 35.019 ГОСТ 7796-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
