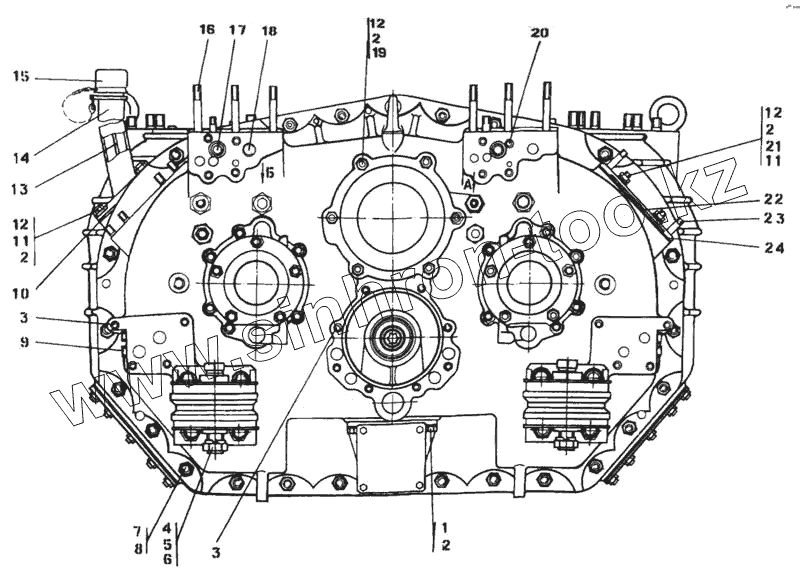

Каталог запасных частей к технике: Промтрактор Т-330. Коробка передач с механизмами реверса
1
2
2
2
2
2
3
3
3
4
4
5
6
7
7
8
8
9
9
10
10
11
11
11
11
12
12
12
12
13
14
14
15
15
15
16
16
16
17
18
18
19
19
19
20
20
20
21
21
22
23
23
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 46-12-2-02-10-СП | 46-12-2-02-10-СП | Коробка передач с механизмами реверса | |
| 46-12-2-02-СП | 46-12-2-02-СП | Коробка передач с механизмами реверса | |
| 46-12-2-02-20-СП | 46-12-2-02-20-СП | Коробка передач с механизмами реверса | |
| 1 | Болт М12х1,25-6gх30.58.019 ГОСТ 7796-70 | Болт М12х1,25-6gх30.58.019 ГОСТ 7796-70 | |
| 2 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | Шайба 12.0Т.65Г.019 ГОСТ 6402-70 | |
| 2 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | Шайба 12.0Т.65Г.0221 ГОСТ 6402-70 | |
| 3 | 290335-10 | Шпилька М12х(1,75-3п)/(1,25-6g)х38.66.019 ГОСТ 22034-76 | |
| 3 | 290335-20 | Шпилька М12х(1,75-3п)/(1,25-6g)х38.66.029 ГОСТ 22034-76 | |
| 3 | 290335 | Шпилька М12х(1,75-3п)/(1,25-6g)х38.66.013 ГОСТ 22034-76 | |
| 4 | 30 0350-01 | Гайка М24х2-6Н.8.019 ГОСТ 15521-70 | |
| 4 | 30 0350-01-20 | Гайка М24х2-6Н.8.029 ГОСТ 15521-70 | |
| 5 | 28 0890 | Болт М24х2.6gх160.88.40Х.019 ГОСТ 7795-70 | |
| 6 | Шайба 24Т.65Г.019 ГОСТ 6402-70 | Шайба 24Т.65Г.019 ГОСТ 6402-70 | |
| 7 | Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70 | Гайка М16х1,5-6Н.6.019 ГОСТ 5915-70 | |
| 7 | Гайка М16х1,5-6Н.6. 029 ГОСТ 5915-70 | Гайка М16х1,5-6Н.6. 029 ГОСТ 5915-70 | |
| 8 | Шайба 16.0Т.65Г.019 ГОСТ 6402-70 | Шайба 16.0Т.65Г.019 ГОСТ 6402-70 | |
| 8 | Шайба 16.0Т.65Г.0221 ГОСТ 6402-70 | Шайба 16.0Т.65Г.0221 ГОСТ 6402-70 | |
| 9 | 700-37-2054 | Пробка 4-КГ 3/4" 20.019 | |
| 9 | 700-37-2054-20 | Пробка 4-КГ 3/4" 20.029 | |
| 10 | 450067 | Прокладка | |
| 10 | 450067-20 | Прокладка | |
| 11 | 290326-20 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.029 ГОСТ 22034-76 | |
| 11 | 290326 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.013 ГОСТ 22034-76 | |
| 11 | 290326-10 | Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.019 ГОСТ 22034-76 | |
| 12 | Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 | Гайка М12х1,25-6Н.6.019 ГОСТ 5915-70 | |
| 12 | Гайка М12х1,25-6Н.6.029 ГОСТ 5915-70 | Гайка М12х1,25-6Н.6.029 ГОСТ 5915-70 | |
| 13 | 46-12-220 | Линейка | |
| 14 | 46-12-170-СП | Горловина | |
| 14 | 46-12-170-20-СП | Горловина | |
| 15 | 46-12-180-10-СП | Сапун | |
| 15 | 46-12-180-20-СП | Сапун | |
| 15 | 46-12-180-СП | Сапун | |
| 16 | 290370 | Шпилька М12х(1,75-3п)/(1,25-6g)х90.66.013 ГОСТ 22034-76 . | |
| 16 | 290370-10 | Шпилька М12х(1,75-3п)/(1,25-6g)х90.66.019 ГОСТ 22034-76 | |
| 16 | 290370-20 | Шпилька М12х(1,75-3п)/(1,25-6g)х90.66.029 ГОСТ 22034-76 | |
| 17 | 32 5480 | Штифт | |
| 18 | 370650 | Пробка 4-КГ 1/2" 45.019 | |
| 18 | 370650-20 | Пробка 4-КГ 1/2" 45.029 | |
| 19 | 290345-10 | Шпилька М12х(1,75-3п)/(1,25-6g)х45.66.019 ГОСТ 22034-76 | |
| 19 | 290345-20 | Шпилька М12х(1,75-3п)/(1,25-6g)х45.66.029 ГОСТ 22034-76 | |
| 19 | 290345 | Шпилька М12х(1,75-3п)/(1,25-6g)х45.66.013 ГОСТ 22034-76 | |
| 20 | 290365 | Шпилька М12х(1,75-3п)/(1,25-6g)х85.66.013 ГОСТ 22034-76 | |
| 20 | 290365-10 | Шпилька М12х(1,75-3п)/(1,25-6g)х85.66.019 ГОСТ 22034-76 | |
| 20 | 290365-20 | Шпилька М12х(1,75-3п)/(1,25-6g)х85.66.029 ГОСТ 22034-76 | |
| 21 | 31 0210 | Шайба 12х2.01.08кп.019 ГОСТ 11371-78 | |
| 21 | 31 0210-20 | Шайба 12х2 ГОСТ 11371-78 | |
| 22 | 46-12-118 | Крышка | |
| 23 | 290347-10 | Шпилька М12х(1,75-3п)/(1,25-6g)х45 66.019 ГОСТ 22034-76 | |
| 23 | 290347 | Шпилька М12х(1,75-3п)/(1,25-6g)х45.66.013 ГОСТ 22034-76 | |
| 23 | 290347-20 | Шпилька М12х(1,75-3п)/(1,25-6g)х45.66.029 ГОСТ 22034-76 | |
| 24 | 700-40-6130 | Прокладка | |
| 24 | 700-40-6130-20 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
