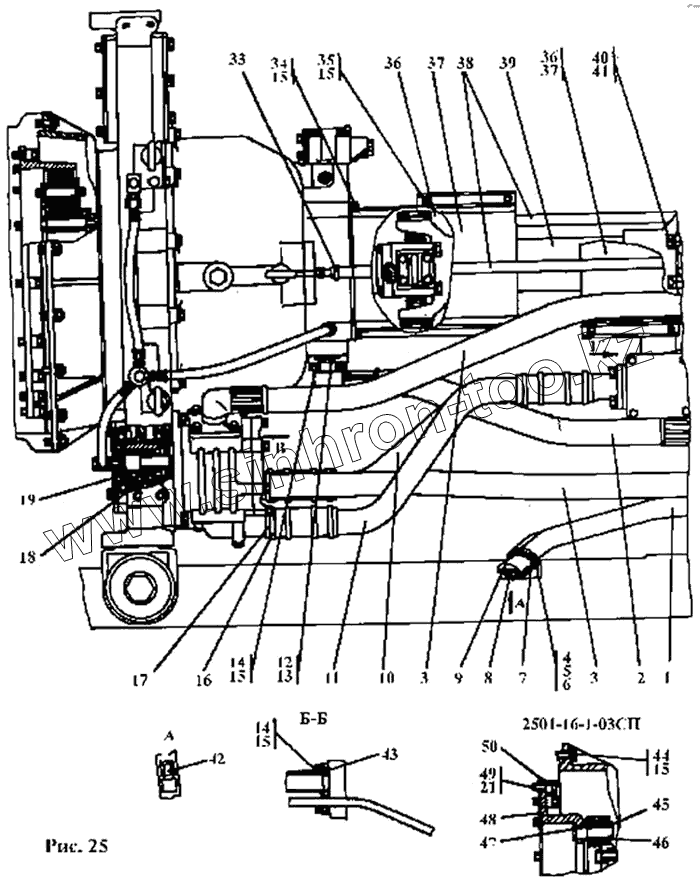

Каталог запасных частей к технике: Промтрактор Т-25.01Я. Установка трансмиссии (1)
1
1
2
2
3
3
3
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
14
15
15
15
15
16
17
17
18
19
21
33
34
35
36
36
36
37
37
37
38
38
39
39
40
41
42
42
43
43
44
44
45
45
46
47
48
48
49
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-16-1-03-20СП | 2501-16-1-03-20СП | Установка трансмиссии | |
| 2501-16-1-03СП | 2501-16-1-03СП | Установка трансмиссии | |
| 1 | 2501-15-122-20СП | Корпус | |
| 1 | 2501-15-122СП | Горловина | |
| 2 | 2501-15-121-03СП | Рукав | |
| 2 | 2501-15-121-03-20СП | Рукав | |
| 3 | 404-26-118-08СП | Рукав | |
| 3 | 404-26-118-08-20СП | Рукав | |
| 4 | 2501-15-107 | Хомут | |
| 4 | 2501-15-107-20 | Хомут | |
| 5 | М8 ГОСТ 5915-70 | Гайка | |
| 6 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 6 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 7 | 400324 | Пластина | |
| 7 | 2501-12-170 | Пластина | |
| 8 | 2501-15-124-20СП | Пробка | |
| 8 | 2501-15-124СП | Пробка | |
| 9 | 3501-16-102-02СП | Линейка | |
| 9 | 3501-16-102-02-20СП | Линейка | |
| 10 | 2501-15-101-09 | Труба | |
| 10 | 2501-15-101-09-20 | Труба | |
| 11 | 2501-15-101-08 | Труба | |
| 11 | 2501-15-101-08-20 | Труба | |
| 12 | 2501-12-154 | Фланец | |
| 12 | 2501-12-154-20 | Фланец | |
| 13 | 049-055-36-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-80 | |
| 14 | Болт М12х35 ГОСТ 7796-70 | Болт М12х35 ГОСТ 7796-70 | |
| 15 | Шайба 12.ОТ.65Г ГОСТ 6402-70 | Шайба 12.ОТ.65Г ГОСТ 6402-70 | |
| 16 | Хомут стяжной червячный 1070-2-У-01 ПО 4 | Хомут стяжной червячный 1070-2-У-01 ПО 4.435.001ТУ | |
| 17 | 461504-04-20 | Рукав | |
| 17 | 461504-04 | Рукав | |
| 18 | 580309 | Кольцо С35 ГОСТ 13940-86 | |
| 19 | 2501-15-103 | Муфта | |
| 21 | Проволока 1,6-0-С ГОСТ 3282-74 | Проволока 1,6-0-С ГОСТ 3282-74 | |
| 33 | Хомут стяжной червячный 1028-2-У-01 ПО 4 | Хомут стяжной червячный 1028-2-У-01 ПО 4.435.001ТУ | |
| 34 | Болт М12х30 ГОСТ 7796-70 | Болт М12х30 ГОСТ 7796-70 | |
| 35 | Болт М12х1,25х25 ГОСТ 7796-70 | Болт М12х1,25х25 ГОСТ 7796-70 | |
| 36 | 2501-12-114СП | Кожух | |
| 36 | 2501-12-114-20СП | Кожух | |
| 37 | 2501-12-113СП | Кожух | |
| 37 | 2501-12-113-20СП | Кожух | |
| 38 | 460601-28 | Рукав | |
| 38 | 460601-28-20 | Рукав | |
| 39 | 2501-49-2-04СП | Передача карданная | |
| 39 | 2501-49-2-04-20СП | Передача карданная | |
| 40 | 280575 | Болт М16х1,5-6gх120.109.40Х019 ГОСТ 7795-70 | |
| 41 | Шайба 16.ОТ.65Г ГОСТ 6402-70 | Шайба 16.ОТ.65Г ГОСТ 6402-70 | |
| 42 | 46-14-141СП | Сапун | |
| 42 | 46-14-141-20СП | Сапун | |
| 43 | 080-090-58-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-80 | |
| 44 | 280361 | Болт М12х1,25-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 44 | 280361-20 | Болт М12х 1,25-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 45 | 403-20-7 | Шайба | |
| 45 | 403-20-7-20 | Шайба | |
| 46 | Шплинт 4х36.019 ГОСТ 397-79 | Шплинт 4х36.019 ГОСТ 397-79 | |
| 47 | 400093 | Втулка | |
| 48 | 404-20-103СП | Полумуфта | |
| 48 | 404-20-103-20СП | Полумуфта | |
| 49 | 280359 | Болт 3М12-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 49 | 280359-20 | Болт 3М12-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 50 | 404-20-20 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
