Каталог запасных частей к технике: Промтрактор Т-25.01Я. Установка систем воздухоочитстки и выпуска

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
5
5
6
6
6
6
7
7
7
7
8
8
8
9
9
10
10
11
11
11
12
12
13
13
14
14
15
15
16
16
16
17
17
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
27
28
29
30
31
32
32
32
33
34
35
36
37
37
38
38
39
40
41
42
43
44
44
45
45
46
46
47
47
48

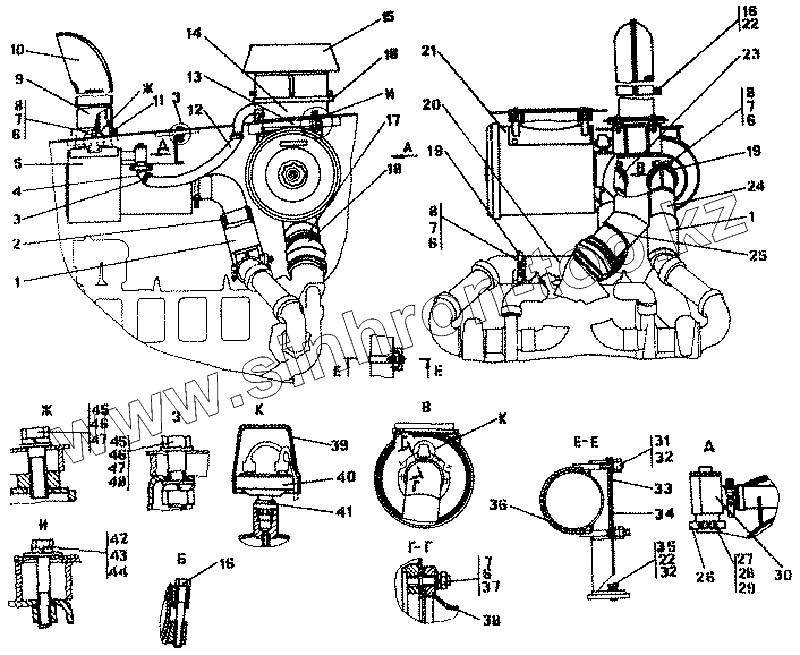

Позиция на иллюстрации Заводской номер детали Название детали
2502-05-1-20СП 2502-05-1-20СП Установка системы воздухоочистки и выпуска
2502-05-1СП 2502-05-1СП Установка системы воздухоочистки и выпуска
1 403-05-32 Корпус
2 403-05-33 Кольцо
3 Хомут стяжной червячный 1055-2-У-01 ПО 4 Хомут стяжной червячный 1055-2-У-01 ПО 4.435.001ТУ
4 313502-05-37СП Патрубок
4 313502-05-37-20СП Патрубок
5 2502-05-20СП Глушитель
5 2502-05-20-20СП Глушитель
6 Шайба 8Т ГОСТ 6402-70 Шайба 8Т ГОСТ 6402-70
7 М8 ГОСТ 5915-70 Гайка
8 Болт М8-6gх70 ГОСТ 7795-70 Болт М8-6gх70 ГОСТ 7795-70
9 2501-05-160СП Труба выпускная
9 2501-05-160-20СП Труба выпускная
10 2501-05-158СП Труба
10 2501-05-158-20СП Труба
11 2501-05-134-01СП Бугель
11 2501-05-134-01-20СП Бугель
12 461401-11-20 Рукав
12 461401-11 Рукав
13 2504-05-16СП Воздухоочиститель циклонный
13 2504-05-16-20СП Воздухоочиститель циклонный
14 2501-05-165СП Фланец
14 2501-05-165-20СП Фланец
15 2501-05-166СП Воздухозаборник
15 2501-05-166-20СП Воздухозаборник
16 Болт М10-6gх60 ГОСТ 7795-70 Болт М10-6gх60 ГОСТ 7795-70
17 403-05-129СП Хомут
17 403-05-129-20СП Хомут
18 400427 Сильфон
19 403-05-125СП Половина хомута
20 3502-05-17СП Труба
20 3502-05-17-20СП Труба
21 2504-05-15СП Воздухоочиститель
21 2504-05-15-20СП Воздухоочиститель
22 Шайба 10.ОТ ГОСТ 6402-70 Шайба 10.ОТ ГОСТ 6402-70
23 2502-05-21-20СП Труба
23 2502-05-21СП Труба
24 2502-05-21-01СП Труба
24 2502-05-21-01-20СП Труба
25 2502-05-10СП Труба
25 2502-05-10-20СП Труба
26 403-05-25 Хомут
26 403-05-25-20 Хомут
27 Болт М6-6gх25 ГОСТ 7798-70 Болт М6-6gх25 ГОСТ 7798-70
28 Гайка М6 ГОСТ 5915-70 Гайка М6 ГОСТ 5915-70
29 Шайба 6Т ГОСТ 6402-70 Шайба 6Т ГОСТ 6402-70
30 403-05-112СП Клапан
31 Гайка М10 ГОСТ 5915-70 Гайка М10 ГОСТ 5915-70
32 310170 Шайба 10.01.10.019 ГОСТ 11371-78
32 310170-20 Шайба 10.01.10.0221 ГОСТ 11371-78
33 403-05-123СП Опора
34 403-05-34 Упор
35 Болт М10-6gх20 ГОСТ 7796-70 Болт М10-6gх20 ГОСТ 7796-70
36 403-05-126СП Хомут
37 310150 Шайба 8.01.08кп.019 ГОСТ 11371-78
37 310150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
38 450038 Прокладка
38 450038-20 Прокладка
39 404-05-92 Колпачок защитный
40 13.3839600 Датчик сигнализатора засоренности воздушного фильтра ТУ 37.003.1025-80
41 Кольцо 14х20 МН4152-62 Кольцо 14х20 МН4152-62
42 280385 Болт М12х1,25-6gх80.109.40Х.019 ГОСТ 7795-70
43 Шайба 12.ОТ ГОСТ 6402-70 Шайба 12.ОТ ГОСТ 6402-70
44 310230 Шайба 12.01.08кп.019 ГОСТ 6958-78
44 310230-20 Шайба 12.01.08кп.0221 ГОСТ 6958-78
45 Болт М16х1,5-6gх60 ГОСТ 7795-70 Болт М16х1,5-6gх60 ГОСТ 7795-70
46 Шайба 16.ОТ ГОСТ 6402-70 Шайба 16.ОТ ГОСТ 6402-70
47 700-31-2209 Шайба ГОСТ 11371-78
47 700-31-2209-20 Шайба ГОСТ 11371-78
48 Гайка М16х1,5 ГОСТ 5915-70 Гайка М16х1,5 ГОСТ 5915-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
