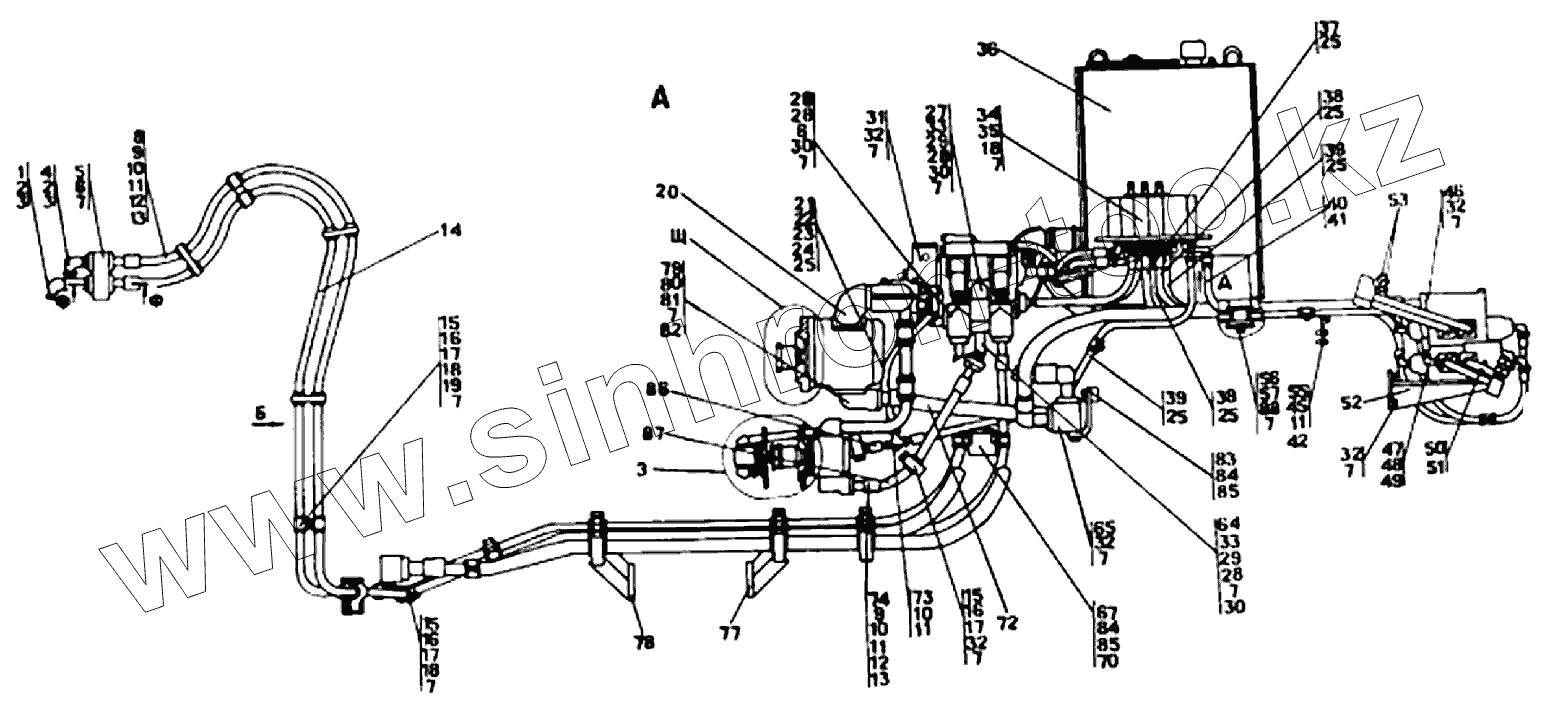

Каталог запасных частей к технике: Промтрактор Т-25.01Я. Установка гидросистемы (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
3
3
4
4
5
5
6
6
6
7
7
7
7
7
7
7
7
7
7
7
7
7
7
8
8
9
9
10
10
10
10
11
11
11
11
12
12
12
13
13
14
14
15
15
15
15
16
16
16
16
16
17
17
18
18
18
18
19
20
20
21
21
22
22
23
23
23
24
25
25
25
25
25
26
26
27
27
28
28
28
29
29
29
30
30
30
31
31
32
32
32
32
32
33
33
33
34
34
35
35
36
36
37
37
38
38
38
39
39
39
40
40
41
41
42
45
46
46
47
48
48
49
49
50
50
51
52
52
53
53
55
56
57
57
64
64
65
65
67
67
70
70
72
72
73
73
74
74
77
77
78
78
79
79
80
80
82
83
83
84
84
84
85
85
86
86
87
87
88
88
Позиция на иллюстрации Заводской номер детали Название детали
1 2501-26-253СП Угольник
1 2501-26-253-20СП Угольник
2 400-26-55 Заглушка
2 400-26-55-20 Заглушка
3 Н.036.01.005 Гайка накидная
3 Н.036.01.005-01 Гайка накидная
4 2501-26-253-01СП Угольник
4 2501-26-253-01-20СП Угольник
5 3501-26-200 Коллектор
5 3501-26-200-20 Коллектор
6 280565 Болт М16х1,5-6gх85.109.40Х019 ГОСТ 7795-70
6 280565-20 Болт М16х1,5-6gх85.109.40Х029 ГОСТ7795-70
7 Шайба 16.16.ОТ ГОСТ 6402-70 Шайба 16.16.ОТ ГОСТ 6402-70
8 2501-26-251-02СП Рукав диаметр 16
8 2501-26-251-02-20СП Рукав диаметр 16
9 440038 Кольцо защитное
10 280348 Болт М12х1,25-6gх35.88.45.019 ГОСТ 7796-70
10 280348-20 Болт М12х1,25-6gх35.88.45.029 ГОСТ 7796-70
11 Шайба 12.ОТ ГОСТ 6402-70 Шайба 12.ОТ ГОСТ 6402-70
12 310210 Шайба 12х2.01.10.019 ГОСТ 11371-78
12 310210-20 Шайба 12х2.01.10.0221 ГОСТ 11371-78
13 Кольцо 032-038-36-2-51-1668 ГОСТ 18829-7 Кольцо 032-038-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
14 2501-26-251-01СП Рукав диаметр 16
14 2501-26-251-01-20СП Рукав диаметр 16
15 2501-26-300 Скоба
15 2501-26-300-20 Скоба
16 2501-26-301 Планка
16 2501-26-301-20 Планка
17 400354-05 Втулка
18 280555 Болт М16х1,5-6gх55.109.40Х019 ГОСТ 7796-70
18 280555-20 Болт М16х1,5-6gх55.109.40Х029 ГОСТ 7796-70
19 Гайка М16х1,5-6Н ГОСТ 5915-70 Гайка М16х1,5-6Н ГОСТ 5915-70
20 2502-26-105СП Трубопровод
20 2502-26-105-20СП Трубопровод
21 404-26-213-15СП Рукав диаметр 12
21 404-26-213-15-20СП Рукав диаметр 12
22 2501-26-216 Скоба
22 2501-26-216-20 Скоба
23 2501-26-217 Планка
23 2501-26-217-20 Планка
24 400354-02 Втулка
25 Кольцо 012-016-25-2-51-1668 ГОСТ 18829-7 Кольцо 012-016-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
26 3501-26-197 Фланец
26 3501-26-197-20 Фланец
27 2501-26-282СП Рукав диаметр 32
27 2501-26-282-20СП Рукав диаметр 32
28 440005 Шайба защитная
29 46-26-574 Упор
29 46-26-574-20 Упор
30 Кольцо 042-050-46-2-51-1668 ГОСТ 18829-7 Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
31 3501-26-61СП Распределитель
31 3501-26-61-20СП Распределитель
32 Болт М16х1,5-6gх35 ГОСТ 7795-70 Болт М16х1,5-6gх35 ГОСТ 7795-70
33 46-26-280 Фланец
33 46-26-280-20 Фланец
34 3501-26-63СП Распределитель секционный
34 3501-26-63-20СП Распределитель секционный
35 3501-26-247 Планка
35 3501-26-247-20 Планка
36 2501-26-81-СП Бак гидросистемы
36 2501-26-81-20-СП Бак гидросистемы
37 404-26-213-19СП Рукав диаметр 12
37 404-26-213-19-20СП Рукав диаметр 12
38 404-26-213-16СП Рукав диаметр 12
38 404-26-213-16-20СП Рукав диаметр 12
39 404-26-213-18СП Рукав диаметр 12
39 404-26-213-18-20СП Рукав диаметр 12
40 3501-26-189СП Угольник
40 3501-26-189-20СП Угольник
41 46-26-355-01-04-10СП Рукав высокого давления армированный
41 46-26-355-04СП Рукав высокого давления диаметр 16 армированный
42 Болт М12-6gх80 ГОСТ 795-70 Болт М12-6gх80 ГОСТ 795-70
45 2501-26-378 Втулка
46 3501-26-62СП Распределитель секционный
46 3501-26-62-20СП Распределитель секционный
47 Кольцо 021-027-36-2-51-1668 ГОСТ 18829-7 Кольцо 021-027-36-2-51-1668 ГОСТ 18829-78/ТУ 38.005-84
48 Н.036.23.072 Контргайка
48 Н.036.23.072-01 Контргайка
49 Н.036.23.091 Угольник ввертной
49 Н.036.23.091-01 Угольник ввертной
50 375245 Пробка
50 375245-20 Пробка
51 Кольцо 007-011-25-2-51-1668 ГОСТ 18829-7 Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38 005 204-84
52 3501-26-157СП Кронштейн
52 3501-26-157-20СП Кронштейн
53 404-26-149-СП Заглушка
53 404-26-149-20-СП Заглушка
55 3501-26-158СП Кронштейн
55 3501-26-158-20СП Кронштейн
56 2501-25-37СП Амортизатор
57 2501-26-341 Шайба
57 2501-26-341-20 Шайба
64 2501-26-252СП Переходник
64 2501-26-252-20СП Переходник
65 2501-26-387 Коллектор
65 2501-26-387-20 Коллектор
67 2501-26-281СП Кронштейн
67 2501-26-281-20СП Кронштейн
70 310310 Шайба 20х4.01.10.019 ГОСТ 11371-78
70 310310-20 Шайба 20х4.01.10.0221 ГОСТ 11371-78
72 3502-26-108-07СП Рукав диаметр 32
72 3502-26-108-07-20СП Рукав диаметр 32
73 404-26-218СП Тройник
73 404-26-218-20СП Тройник
74 2501-26-251СП Рукав диаметр 16
74 2501-26-251-20СП Рукав диаметр 16
77 2501-26-271СП Кронштейн
77 2501-26-271-20СП Кронштейн
78 2501-26-272СП Кронштейн
78 2501-26-272-20СП Кронштейн
79 46-26-1111 Корпус
79 46-26-1111-20 Корпус
80 Болт М16-6gх45 ГОСТ 7795-70 Болт М16-6gх45 ГОСТ 7795-70
80 700-40-5117 Шайба защитная
82 Кольцо 050-060-58-2-51-1668 ГОСТ 18829-7 Кольцо 050-060-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84
83 2501-26-388 Кронштейн
83 2501-26-388-20 Кронштейн
84 280720-20 Болт М20х1,5-6gх40.109.40Х.029 ГОСТ 7796-70
84 280720 Болт М20х1,5-6gх40.109.40Х.019 ГОСТ 7796-70
85 Шайба 20.ОТ ГОСТ 6402-70 Шайба 20.ОТ ГОСТ 6402-70
86 404-26-213-24СП Рукав диаметр 12
86 404-26-213-24-20СП Рукав диаметр 12
87 2501-26-251-03СП Рукав диаметр 16
87 2501-26-251-03-20СП Рукав диаметр 16
88 280570 Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70
88 280570-20 Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
