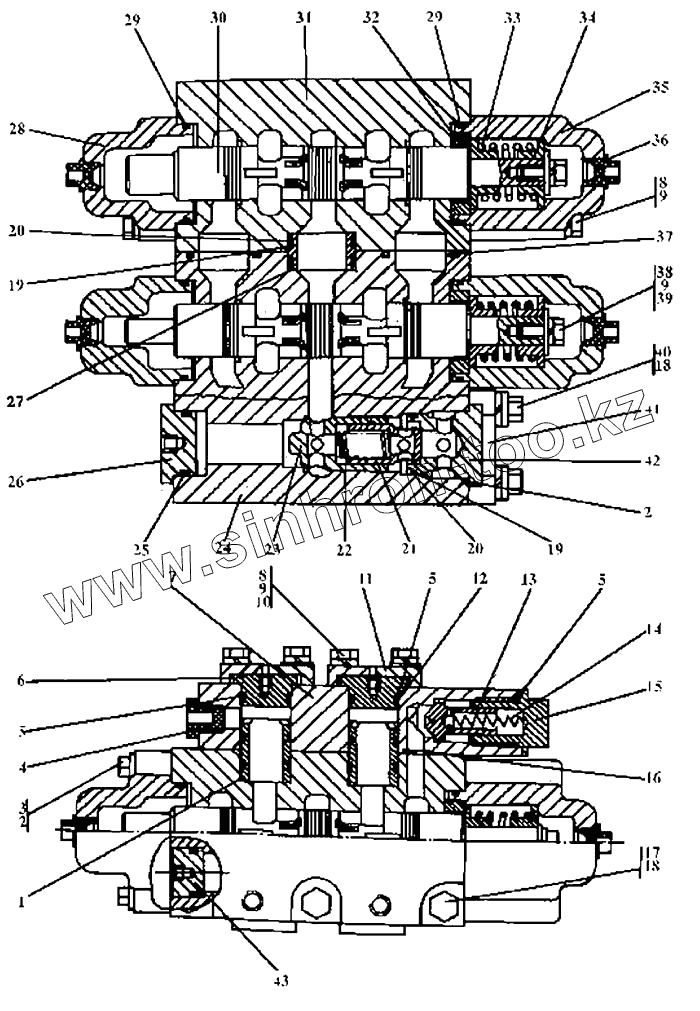

Каталог запасных частей к технике: Промтрактор Т-25.01Я. Распределитель секционный 3501-26-62СП
1
2
2
3
4
4
5
5
5
6
7
8
8
9
9
9
9
10
10
11
11
12
13
14
15
15
16
17
17
18
18
19
19
20
20
21
22
23
24
24
25
26
27
28
28
29
29
30
31
31
32
33
33
34
35
35
36
36
37
38
39
39
40
40
41
41
42
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-26-62-20СП | 3501-26-62-20СП | Распределитель секционный | |
| 3501-26-62СП | 3501-26-62СП | Распределитель секционный | |
| 1 | 3501-26-177 | Втулка | |
| 2 | Кольцо 045-050-30-2-51-1668 ГОСТ 18829-7 | Кольцо 045-050-30-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 3 | Болт М12х40 ГОСТ 7796-70 | Болт М12х40 ГОСТ 7796-70 | |
| 4 | 440065 | Заглушка | |
| 4 | 440065-20 | Заглушка | |
| 5 | Кольцо 032-038-36-2-51-1668 ГОСТ 18829-7 | Кольцо 032-038-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 6 | 2501-26-150 | Заглушка | |
| 7 | 3501-26-179 | Корпус | |
| 8 | 280388 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 | |
| 8 | 280388-20 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 | |
| 9 | Шайба 12 ОТ.65Г ГОСТ 6402-70 | Шайба 12 ОТ.65Г ГОСТ 6402-70 | |
| 10 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 10 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 11 | 2501-26-83-20 | Фланец | |
| 11 | 2501-26-83 | Фланец | |
| 12 | 440038 | Кольцо защитное | |
| 13 | 3501-26-152 | Клапан | |
| 14 | 385055 | Пружина | |
| 15 | 3501-26-151 | Направляющая клапана | |
| 15 | 3501-26-151-20 | Направляющая клапана | |
| 16 | Кольцо 016-020-25-2-51-1668 ГОСТ 18829-7 | Кольцо 016-020-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 17 | 3501-26-180 | Болт | |
| 17 | 3501-26-180-20 | Болт | |
| 18 | Шайба 16 ОТ.65Г ГОСТ 6402-70 | Шайба 16 ОТ.65Г ГОСТ 6402-70 | |
| 19 | 700-38-6307 | Шайба защитная | |
| 20 | Кольцо 039-045-36-2-51-1668 ГОСТ 18829-7 | Кольцо 039-045-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 21 | 3501-26-174 | Клапан | |
| 22 | 700-38-2094 | Пружина | |
| 23 | 3501-26-176 | Клапан | |
| 24 | 3501-26-120-20 | Корпус | |
| 24 | 3501-26-120 | Корпус | |
| 25 | Кольцо 042-050-46-2-51-1668 ГОСТ 18829-7 | Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 26 | 25-26-207 | Заглушка | |
| 27 | 46-26-646 | Втулка | |
| 28 | 3501-26-117 | Крышка | |
| 28 | 3501-26-117-20 | Крышка | |
| 29 | Кольцо 069-075-36-2-51-1668 ГОСТ 18829-7 | Кольцо 069-075-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 30 | 3501-26-164 | Золотник | |
| 31 | 3501-26-119 | Корпус | |
| 31 | 3501-26-119-20 | Корпус | |
| 32 | 3501-26-182 | Втулка | |
| 33 | 700-38-2766 | Пружина | |
| 33 | 700-38-2766-20 | Пружина | |
| 34 | 3501-26-178 | Тарелка | |
| 35 | 3501-26-118 | Крышка | |
| 35 | 3501-26-118-20 | Крышка | |
| 36 | 440057 | Заглушка | |
| 36 | 440057-20 | Заглушка | |
| 37 | 049-055-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 38 | Болт М12х1,25х25 ГОСТ 7796-70 | Болт М12х1,25х25 ГОСТ 7796-70 | |
| 39 | 310230 | Шайба 12.01.08кп.019 ГОСТ 6958-78 | |
| 39 | 310230-20 | Шайба 12.01.08кп.0221 ГОСТ 6958-78 | |
| 40 | 46-26-574 | Упор | |
| 40 | 46-26-574-20 | Упор | |
| 41 | 46-26-280 | Фланец | |
| 41 | 46-26-280-20 | Фланец | |
| 42 | 3501-26-175 | Заглушка | |
| 42 | 3501-26-175-20 | Заглушка | |
| 43 | 3501-26-181 | Заглушка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
