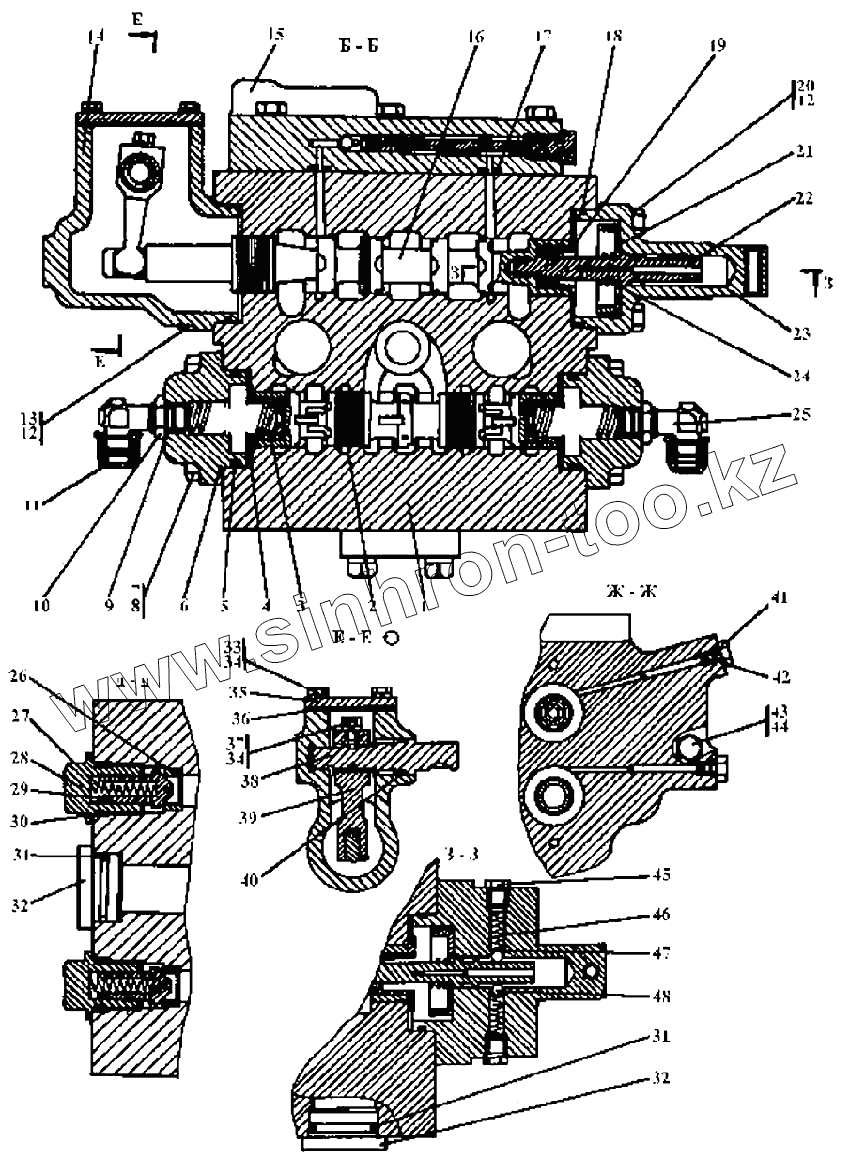

Каталог запасных частей к технике: Промтрактор Т-25.01Я. Распределитель 3501-26-61СП (2)
1
1
2
3
4
5
6
6
7
8
9
10
10
11
11
12
12
13
14
14
15
15
16
17
18
19
20
21
22
23
23
24
25
25
26
27
28
28
29
30
31
31
32
32
32
33
34
34
35
35
36
36
37
38
39
40
41
41
42
43
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3501-26-121-20 | Корпус | |
| 1 | 3501-26-121 | Корпус | |
| 2 | 3501-26-138 | Золотник | |
| 3 | 385488 | Пружина | |
| 4 | 3501-26-153 | Втулка | |
| 5 | Кольцо 060-070-58-2-51-1668 ГОСТ 18829-7 | Кольцо 060-070-58-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 6 | 3501-26-125 | Крышка | |
| 6 | 3501-26-125-20 | Крышка | |
| 7 | Болт М16х45 ГОСТ 7796-70 | Болт М16х45 ГОСТ 7796-70 | |
| 8 | Шайба 16.ОТ.65Г ГОСТ 6402-70 | Шайба 16.ОТ.65Г ГОСТ 6402-70 | |
| 9 | Кольцо 018-022-25-2-51-1668 ГОСТ 18829-7 | Кольцо 018-022-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 10 | Н.036.23.022 | Контргайка | |
| 10 | Н.036.23.022-01 | Контргайка | |
| 11 | 2501-26-294 | Заглушка | |
| 11 | 2501-26-294-20 | Заглушка | |
| 12 | Шайба 12.ОТ.65Г ГОСТ 6402-70 | Шайба 12.ОТ.65Г ГОСТ 6402-70 | |
| 13 | Болт М12х35 ГОСТ 7796-70 | Болт М12х35 ГОСТ 7796-70 | |
| 14 | 3501-26-126 | Крышка | |
| 14 | 3501-26-126-20 | Крышка | |
| 15 | 3501-26-150СП | Клапан | |
| 15 | 3501-26-150-20СП | Клапан | |
| 16 | 3501-26-137 | Золотник | |
| 17 | Кольцо 016-020-25-2-51-1668 ГОСТ 18829-7 | Кольцо 016-020-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 18 | Кольцо 080-085-30-2-51-1668 ГОСТ 18829-7 | Кольцо 080-085-30-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 19 | 3501-26-143 | Тарелка | |
| 20 | Болт М12х40 ГОСТ 7796-70 | Болт М12х40 ГОСТ 7796-70 | |
| 21 | 3501-26-142 | Тарелка | |
| 22 | 3501-26-141 | Хвостовик | |
| 23 | 3501-26-127 | Крышка | |
| 23 | 3501-26-127-20 | Крышка | |
| 24 | 38327 | Пружина | |
| 25 | 5001-26-77 | Угольник ввертной | |
| 25 | 5001-26-77-20 | Угольник ввертной | |
| 26 | 3501-26-150 | Седло | |
| 27 | 385055 | Пружина | |
| 28 | 3501-26-151 | Направляющая клапана | |
| 28 | 3501-26-151-20 | Направляющая клапана | |
| 29 | 3501-26-152 | Клапан | |
| 30 | Кольцо 032-038-36-2-51-1668 ГОСТ 18829-7 | Кольцо 032-038-36-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 31 | Кольцо 042-050-46-2-51-1668 ГОСТ 18829-7 | Кольцо 042-050-46-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 32 | 25-26-207 | Заглушка | |
| 32 | 25-26-207-20 | Заглушка | |
| 33 | Болт М8х30 ГОСТ 7796-70 | Болт М8х30 ГОСТ 7796-70 | |
| 34 | Шайба 8Т.65Г ГОСТ 6402-70 | Шайба 8Т.65Г ГОСТ 6402-70 | |
| 35 | 3501-26-146 | Крышка | |
| 35 | 3501-26-146-20 | Крышка | |
| 36 | 450198-20 | Прокладка | |
| 36 | 450198 | Прокладка | |
| 37 | 3501-26-148 | Стопор | |
| 38 | 3501-26-144 | Валик | |
| 39 | 3501-26-145 | Рычаг | |
| 40 | Кольцо 022-026-25-2-51-1668 ГОСТ 18829-7 | Кольцо 022-026-25-2-51-1668 ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 41 | 375245 | Пробка | |
| 41 | 375245-20 | Пробка | |
| 42 | Кольцо 007-011-25-2-51-1668 ГОСТ 18829-7 | Кольцо 007-011-25-2-51-1668 ГОСТ 18829-73/ТУ 38 005 204-84 | |
| 43 | 280295 | Болт М10-6gх140.109.40Х019 ГОСТ 7796-70 | |
| 43 | 280295-20 | Болт М10-6gх140.109.40Х029 ГОСТ 7796-70 | |
| 44 | Шайба 10.ОТ.65Г ГОСТ 6402-70 | Шайба 10.ОТ.65Г ГОСТ 6402-70 | |
| 45 | 370250-08 | Пробка КГ 1/4" 40х.089 ОСТ 23.1.117-83 | |
| 46 | 385159 | Пружина | |
| 47 | 3501-26-168 | Шайба | |
| 48 | Б8-100 | Шарик ГОСТ 3722-81 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
