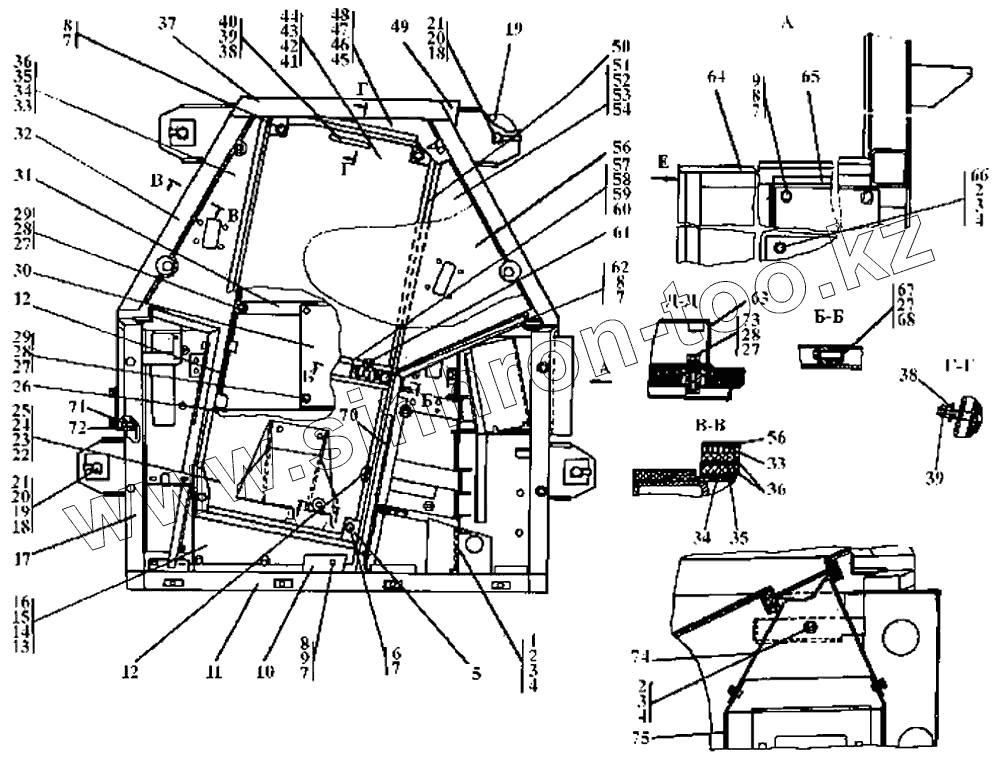

Каталог запасных частей к технике: Промтрактор Т-25.01Я. Пол
1
1
2
2
2
3
3
3
4
4
4
4
5
5
6
7
7
7
7
7
8
8
8
8
9
9
10
10
11
11
12
12
12
13
14
14
15
15
16
16
17
17
18
18
18
19
19
19
20
20
20
21
21
21
22
23
23
24
24
25
25
26
26
27
27
27
27
27
28
28
28
29
29
30
30
31
31
32
32
33
33
34
34
35
35
35
36
36
36
37
37
38
38
38
39
39
40
40
41
42
43
43
44
44
45
46
47
47
48
48
49
49
50
50
51
51
52
52
53
54
56
56
56
57
57
58
58
59
59
60
61
61
62
62
63
63
64
64
65
65
66
66
67
67
68
70
70
71
71
72
72
73
74
74
75
75
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3501-24-1СП | 3501-24-1СП | Пол | |
| 3501-24-1-20СП | 3501-24-1-20СП | Пол | |
| 1 | 3501-24-131СП | Крышка | |
| 1 | 3501-24-131-20СП | Крышка | |
| 2 | Болт М6х16 ГОСТ 7798-70 | Болт М6х16 ГОСТ 7798-70 | |
| 3 | Шайба 6Т.65Г ГОСТ 6402-70 | Шайба 6Т.65Г ГОСТ 6402-70 | |
| 4 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 4 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 5 | 3501-24-135СП | Крышка | |
| 5 | 3501-24-135-20СП | Крышка | |
| 6 | Болт М8х50 ГОСТ 7795-70 | Болт М8х50 ГОСТ 7795-70 | |
| 7 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 7 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 8 | Болт М8х20 ГОСТ 7796-70 | Болт М8х20 ГОСТ 7796-70 | |
| 9 | Шайба 8Т.65Г ГОСТ 6402-70 | Шайба 8Т.65Г ГОСТ 6402-70 | |
| 10 | 3501-24-124 | Кожух | |
| 10 | 3501-24-124-20 | Кожух | |
| 11 | 3501-24-129 | Уплотнение | |
| 11 | 3501-24-129-20 | Уплотнение | |
| 12 | 3501-24-143 | Уплотнение | |
| 12 | 3501-24-143-20 | Уплотнение | |
| 13 | 3501-24-138 | Коврик | |
| 14 | 3501-24-137 | Коврик | |
| 14 | 3501-24-137-20 | Коврик | |
| 15 | 3501-24-41-01 | Коврик | |
| 15 | 3501-24-41-01-20 | Коврик | |
| 16 | 3501-24-41 | Коврик | |
| 16 | 3501-24-41-20 | Коврик | |
| 17 | 3501-24-128 | Уплотнение | |
| 17 | 3501-24-128-20 | Уплотнение | |
| 18 | 280830 | Болт М24х2-6gх70.109.40Х019 ГОСТ 7796-70 | |
| 18 | 280830-20 | Болт М24х2-6gх70.109.40Х029 ГОСТ 7796-70 | |
| 19 | 2501-55-202-01 | Шайба | |
| 19 | 2501-55-202-01-20 | Шайба | |
| 20 | 2501-24-200 | Шайба стопорная | |
| 20 | 2501-24-200-20 | Шайба стопорная | |
| 21 | 2501-24-150 | Пластина (476719267303) | |
| 21 | 2501-24-150-20 | Пластина (476719267303) | |
| 22 | 3501-24-84 | Коврик | |
| 23 | 3501-24-55-01 | Коврик | |
| 23 | 3501-24-55-01-20 | Коврик | |
| 24 | 3501-24-55 | Коврик | |
| 24 | 3501-24-55-20 | Коврик | |
| 25 | 3501-24-54 | Коврик | |
| 25 | 3501-24-54-20 | Коврик | |
| 26 | 3501-24-138СП | Балка | |
| 26 | 3501-24-138-20СП | Балка | |
| 27 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 27 | 310170-20 | Шайба 10.01.10.0221 ГОСТ 11371-78 | |
| 28 | Шайба 10ОТ.65Г ГОСТ 6402-70 | Шайба 10ОТ.65Г ГОСТ 6402-70 | |
| 29 | Болт М10х20 ГОСТ 7796-70 | Болт М10х20 ГОСТ 7796-70 | |
| 30 | 3501-24-171 | Пластина | |
| 30 | 3501-24-171-20 | Пластина | |
| 31 | 3501-24-138-01СП | Балка | |
| 31 | 3501-24-138-01-20СП | Балка | |
| 32 | 3501-24-130 | Уплотнение | |
| 32 | 3501-24-130-20 | Уплотнение | |
| 33 | 3501-24-132-01 | Коврик | |
| 34 | 3501-24-132 | Коврик | |
| 35 | 3501-24-35-01 | Коврик | |
| 35 | 3501-24-35-01-20 | Коврик | |
| 36 | 3501-24-35 | Коврик | |
| 36 | 3501-24-35-20 | Коврик | |
| 37 | 3501-24-127 | Уплотнение | |
| 37 | 3501-24-127-20 | Уплотнение | |
| 38 | 310140 | Шайба 8.01.10.019 ГОСТ 6958-78 | |
| 38 | 310140-20 | Шайба 8.01.10.0221 ГОСТ 6958-78 | |
| 39 | М8 ГОСТ 5915-70 | Гайка | |
| 40 | 3501-24-203 | Ручка | |
| 40 | 3501-24-203-20 | Ручка | |
| 41 | 3501-24-59-01 | Коврик | |
| 42 | 3501-24-59 | Коврик | |
| 43 | 3501-24-52-01 | Коврик | |
| 43 | 3501-24-52-01-20 | Коврик | |
| 44 | 3501-24-52 | Коврик | |
| 44 | 3501-24-52-20 | Коврик | |
| 45 | 3501-24-136-01 | Коврик | |
| 46 | 3501-24-136 | Коврик | |
| 47 | 3501-24-39-01 | Коврик | |
| 47 | 3501-24-39-01-20 | Коврик | |
| 48 | 3501-24-39 | Коврик | |
| 48 | 3501-24-39-20 | Коврик | |
| 49 | 3501-24-101СП | Каркас | |
| 49 | 3501-24-101-20СП | Каркас | |
| 50 | 3501-24-129СП | Крышка | |
| 50 | 3501-24-129-20СП | Крышка | |
| 51 | 3501-24-36 | Коврик | |
| 51 | 3501-24-36-20 | Коврик | |
| 52 | 3501-24-36-01 | Коврик | |
| 52 | 3501-24-36-01-20 | Коврик | |
| 53 | 3501-24-134 | Коврик | |
| 54 | 3501-24-134-01 | Коврик | |
| 56 | 3501-24-195 | Коврик | |
| 56 | 3501-24-195-20 | Коврик | |
| 57 | 3501-24-196 | Коврик | |
| 57 | 3501-24-196-20 | Коврик | |
| 58 | 3501-24-197 | Коврик | |
| 58 | 3501-24-197-20 | Коврик | |
| 59 | 3501-24-197-01 | Коврик | |
| 59 | 3501-24-197-01-20 | Коврик | |
| 60 | 3501-24-198 | Коврик | |
| 61 | 3501-24-139 | Уплотнение | |
| 61 | 3501-24-139-20 | Уплотнение | |
| 62 | 3501-24-139СП | Балка | |
| 62 | 3501-24-139-20СП | Балка | |
| 63 | 3501-24-155-20СП | Опора | |
| 63 | 3501-24-155-20СП | Опора | |
| 64 | 3501-24-126 | Уплотнение | |
| 64 | 3501-24-126-20 | Уплотнение | |
| 65 | 3501-24-140СП | Крышка | |
| 65 | 3501-24-140-20СП | Крышка | |
| 66 | 3501-24-132СП | Крышка | |
| 66 | 3501-24-132-20СП | Крышка | |
| 67 | 470250 | Ось 6-10f12х60.45.2.43...53Ц9хр ГОСТ 9650-80 | |
| 67 | 470250-20 | Ось 6-10f12х60.45.2.43...53Кd9хр ГОСТ 9650-80 | |
| 68 | Шплинт 3,2х14 ГОСТ 397-79 | Шплинт 3,2х14 ГОСТ 397-79 | |
| 69 | 3501-24-146СП | Крышка | |
| 69 | 3501-24-146-20СП | Крышка | |
| 70 | 3501-24-150СП | Крышка | |
| 70 | 3501-24-150-20СП | Крышка | |
| 70 | Шпатлевка полиэфирная ПЭ-0089 ТУ 6-10- | Шпатлевка полиэфирная ПЭ - 0089 ТУ 6-10-2050-86 | |
| 71 | 3501-24-245 | Кронштейн | |
| 71 | 3501-24-245-20 | Кронштейн | |
| 72 | 3501-24-228 | Кожух | |
| 72 | 3501-24-228-20 | Кожух | |
| 73 | Болт М10х30 ГОСТ 7796-70 | Болт М10х30 ГОСТ 7796-70 | |
| 74 | 3501-24-154СП | Кожух | |
| 74 | 3501-24-154-20СП | Кожух | |
| 75 | 3501-24-153СП | Кожух | |
| 75 | 3501-24-153-20СП | Кожух |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
