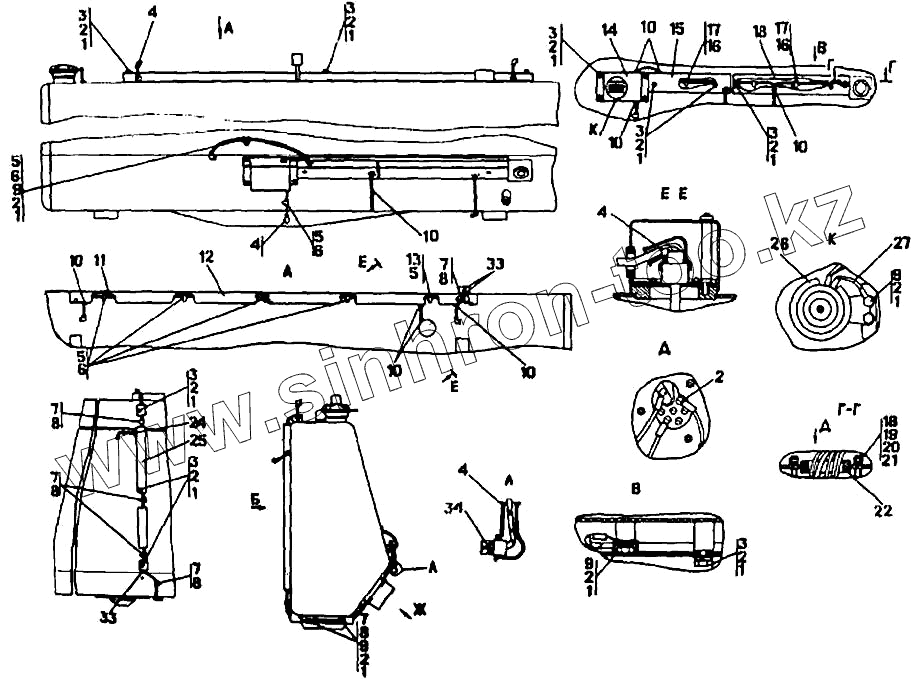

Каталог запасных частей к технике: Промтрактор Т-25.01Я. Электрооборудование топливного бака
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
6
6
6
7
7
7
7
7
8
8
8
8
8
9
9
9
9
10
10
10
10
10
10
10
11
11
12
12
13
14
14
15
15
16
16
17
17
18
18
18
19
20
21
21
22
24
25
25
26
26
26
27
27
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2501-10-107-20-СП | 2501-10-107-20-СП | Электрооборудование топливного бака (476719267303) | |
| 2501-10-107-СП | 2501-10-107-СП | Электрооборудование топливного бака | |
| 1 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 1 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 2 | Шайба 8Т.65Г ГОСТ 6402-70 | Шайба 8Т.65Г ГОСТ 6402-70 | |
| 3 | Болт М8-6gх20 ГОСТ 7796-70 | Болт М8-6gх20 ГОСТ 7796-70 | |
| 4 | 700-40-5607 | Наконечник | |
| 5 | 700-40-6684-07 | Прокладка | |
| 6 | 700-41-3310 | Хомутик | |
| 7 | 700-40-6684-05 | Прокладка | |
| 8 | 700-41-2866 | Хомут | |
| 9 | М8-6gх16 ГОСТ 7796-70 | Болт | |
| 10 | 700-40-6695 | Кольцо | |
| 11 | 2501-10-159СП | Жгут | |
| 11 | 2501-10-159-20СП | Жгут | |
| 12 | 219812 | Кожух | |
| 12 | 2501-10-27-20 | Кожух | |
| 13 | 415090 | Хомутик | |
| 14 | 585042 | Кожух защитный | |
| 14 | 3501-10-15-20 | Кожух защитный | |
| 15 | 219814 | Кожух | |
| 15 | 2501-10-29-20 | Кожух | |
| 16 | 415119 | Хомутик | |
| 17 | 700-40-6684-06 | Прокладка | |
| 18 | Винт В.М5-6gх35 ГОСТ 17475-80 | Винт В.М5-6gх35 ГОСТ 17475-80 | |
| 18 | 219798 | Кожух | |
| 18 | 2501-10-13-20 | Кожух | |
| 19 | Гайка М5-7Н ГОСТ 5927-70 | Гайка М5-7Н ГОСТ 5927-70 | |
| 20 | Шайба 5.65Г ГОСТ 6402-70 | Шайба 5.65Г ГОСТ 6402-70 | |
| 21 | 310080 | Шайба 5.01.10.019 ГОСТ 11371-78 | |
| 21 | 310080-20 | Шайба 5.01.10.0221 ГОСТ 11371-78 | |
| 22 | 700-40-3141 | Кольцо | |
| 23 | ПС300А3-3723100-Г4 | Розетка ГОСТ 9200-76 | |
| 23 | ПС300А3-3723100-Г4 | Розетка ГОСТ 9200-76 | |
| 23 | ПС300А3-3723100-Г4 | Розетка ГОСТ 9200-76 | |
| 24 | 700-40-6682 | Кольцо | |
| 25 | 585041 | Кожух защитный | |
| 25 | 3501-10-14-20 | Кожух защитный | |
| 26 | С313 | Сигнал звуковой безрупорный | |
| 26 | С313-Т | Сигнал звуковой безрупорный | |
| 26 | С313-Э | Сигнал звуковой безрупорный | |
| 27 | 2501-10-129-22СП | Провод | |
| 27 | 2501-10-129-22-20СП | Провод | |
| 33 | 700-40-6736 | Кольцо | |
| 34 | 602602 | Колодка гнездовая ОСТ 37.003.032-88 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
