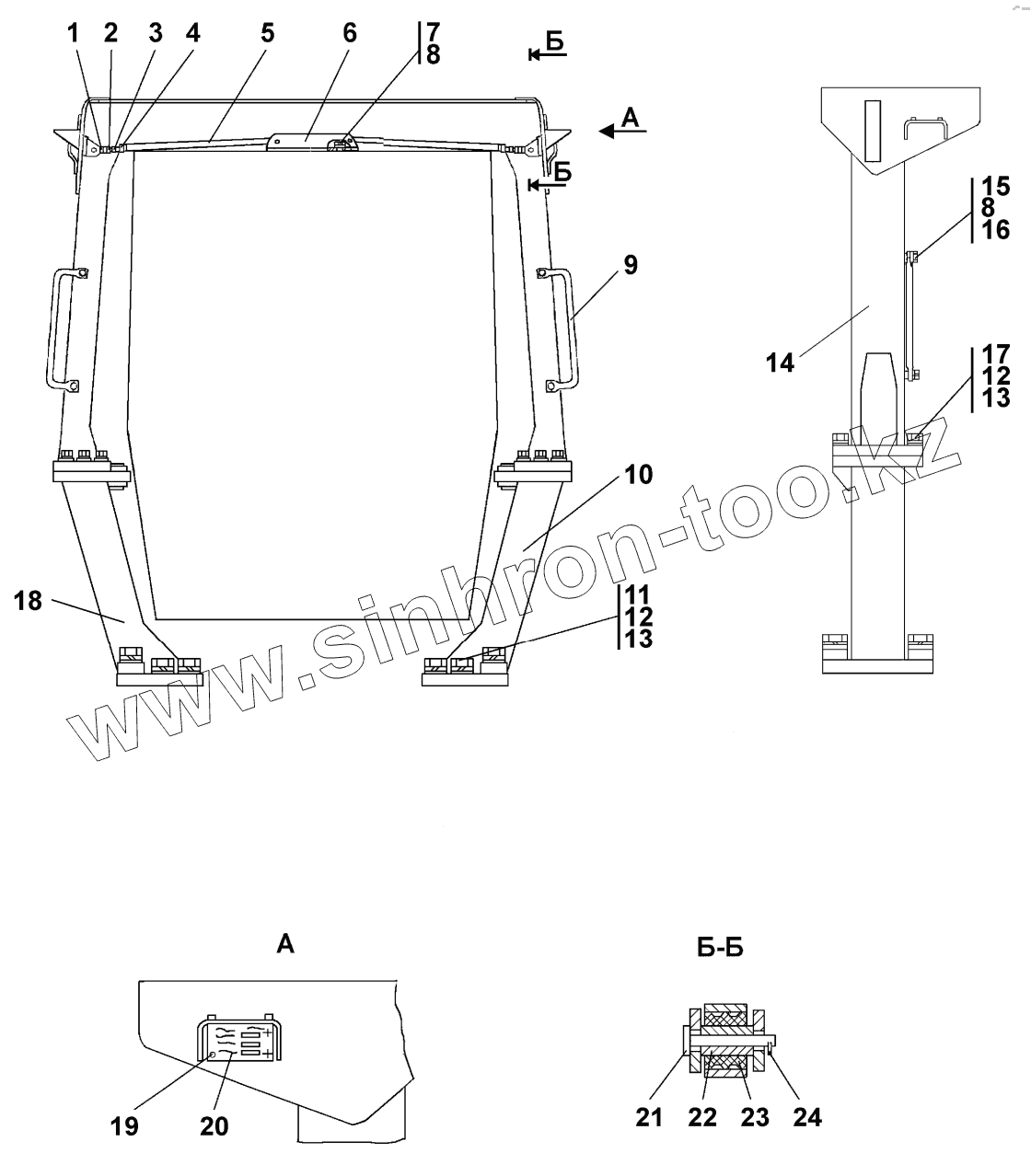

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Установка защиты кабины
1
1
2
2
3
3
4
5
5
6
6
7
8
8
9
9
10
10
11
11
12
12
12
13
13
13
14
14
15
16
16
17
17
18
18
19
20
20
21
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 312001-25-31-01-20СП | Втулка | |
| 1 | 312001-25-31-01СП(SP) | Втулка | |
| 2 | 300265-70 | Гайка М16х1,5LH | |
| 2 | 300265 | Гайка М16х1,5LН.6Н.8.019 ГОСТ 5915-70 | |
| 3 | 2001-25-27-01 | Стержень | |
| 3 | 2001-25-27-01-20 | Стержень | |
| 4 | ГайкаМ16х1,5 | Гайка М16х1,5 | |
| 5 | 311102-25-22СП(SP) | Втулка | |
| 5 | 311102-25-22-20СП | Втулка | |
| 6 | 2501-59-181СП(SP) | Кронштейн | |
| 6 | 2501-59-181-20СП | Кронштейн | |
| 7 | БолтМ12х1,25-6gх30 | Болт М12х1,25-6gх30 | |
| 8 | Шайба12ОТ | Шайба12ОТ | |
| 9 | 401-61-44 | Поручень | |
| 9 | 401-61-44-20 | Поручень | |
| 10 | 2501-61-141-01СП(SP) | Опора | |
| 10 | 2501-61-141-01-20СП | Опора | |
| 11 | 280970 | Болт М36х3-6gх100.109.40Х019 ГОСТ 7796-70 | |
| 11 | 280970-20 | Болт М36х3-6gх100.109.40Х029 ГОСТ 7796-70 | |
| 12 | 310455-20 | Шайба 36.65Г.0221 ГОСТ 6402-70 | |
| 12 | 310455 | Шайба 36.65Г.019 ГОСТ | |
| 13 | 310450 | Шайба 36.01.20.019 ГОСТ 11371-78 | |
| 13 | 310450-20 | Шайба 36.01.20.0221 ГОСТ 11371-78 | |
| 14 | 2501-61-120СП(SP) | Рама | |
| 14 | 2501-61-120-20СП(SP) | Рама | |
| 15 | БолтМ12х1,25-6gх25 | Болт М12х1,25-6gх25 | |
| 16 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 16 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 17 | 280975 | Болт М36х3-6gх140.109.40Х019 ГОСТ 7798-70 | |
| 17 | 280975-20 | Болт М36х3х140 ГОСТ 7796-70 | |
| 18 | 3501-61-113СП(SP) | Опора | |
| 18 | 3501-61-113-20СП(SP) | Опора | |
| 19 | 3120-32-06 | Заклепка 3120-32-06 | |
| 20 | 420305 | Табличка | |
| 20 | 420305-20 | Табличка | |
| 21 | 475550 | Ось | |
| 21 | 475550-20 | Ось | |
| 22 | 2501-25-108-01 | Втулка | |
| 22 | 2501-25-108-01-20 | Втулка | |
| 23 | 400450 | Втулка | |
| 24 | Шплинт4х40 | Шплинт 4х40 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
