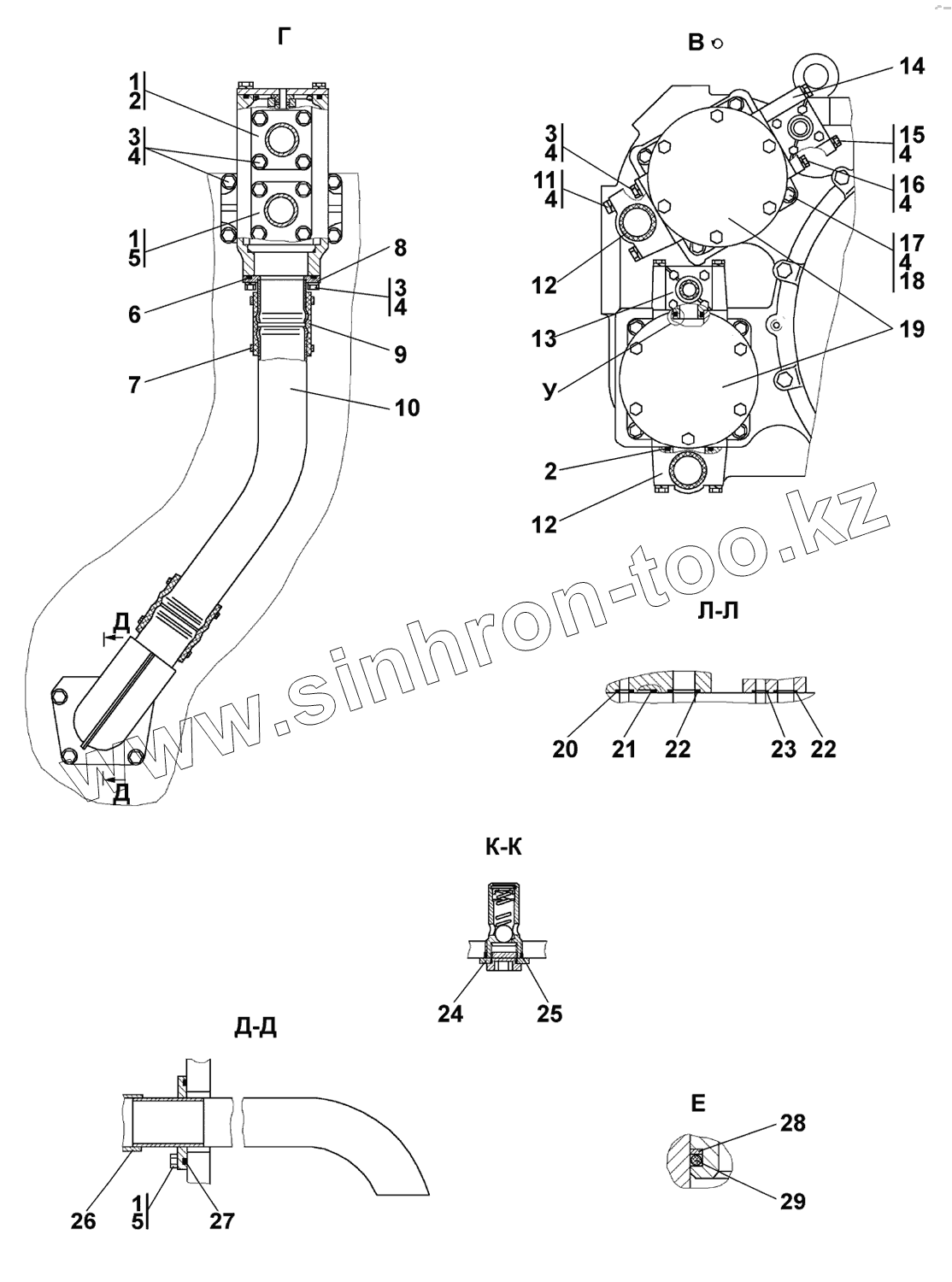

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Установка трансмиссии
1
1
1
1
2
2
3
3
3
4
4
4
4
4
4
4
5
5
6
7
8
8
9
9
10
10
11
11
12
12
12
13
13
14
14
15
15
16
17
18
18
19
19
20
21
22
22
23
24
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2501-15-119-20СП(SP) | Фланец | |
| 1 | 2501-15-119СП(SP) | Фланец | |
| 2 | 060-070-58-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 3 | БолтМ12-6gх30 | Болт М12-6gх30 | |
| 4 | Шайба12ОТ | Шайба12ОТ | |
| 5 | 060-070-58-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 6 | 088-095-46-2-51-1668 | Кольцо | |
| 7 | DIN3017-AS70-90/12C7-W2 | Шланговый хомут DIN3017-AS70-90/12C7-W2 | |
| 8 | 3501-16-104СП(SP) | Фланец | |
| 8 | 3501-16-104-20СП(SP) | Фланец | |
| 9 | 461701-20 | Рукав | |
| 9 | 461701 | Рукав | |
| 10 | 3501-16-11 | Труба | |
| 10 | 3501-16-11-20 | Труба | |
| 11 | 280382 | Болт 3М12х75 | |
| 11 | 280382-20 | Болт 3М12-6gх75 | |
| 12 | 2501-15-120СП(SP) | Фланец | |
| 12 | 2501-15-120-20СП(SP) | Фланец | |
| 13 | 2501-26-83 | Фланец | |
| 13 | 2501-26-83-20 | Фланец | |
| 14 | 404-26-23-20 | Фланец | |
| 14 | 404-26-23 | Фланец | |
| 15 | 280388 | Болт М12-6gх90.109.40Х.019 ГОСТ 7795-70 | |
| 15 | 280388-20 | Болт М12-6gх90.109.40Х029 ГОСТ 7795-70 | |
| 16 | БолтМ12-6gх35 | Болт М12-6gх35 | |
| 17 | БолтМ12-6gх40 | Болт М12-6gх40 | |
| 18 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 18 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 19 | НШ100А-3 | Насос ОСТ 23.1.92-88 | |
| 19 | НШ100А-3Т | Насос НШ 100А-3Т | |
| 20 | 022-026-25-2-51-1668 | Кольцо 022-026-25-2-51-1668 | |
| 21 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 22 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 23 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 24 | 1101-16-112СП(SP) | Клапан | |
| 24 | 1101-16-112-20СП(SP) | Клапан | |
| 25 | 040-045-30-2-51-1668 | Кольцо 040-045-30-2-51-1668 | |
| 26 | 3501-16-105СП(SP) | Трубопровод | |
| 26 | 3501-16-105-20СП(SP) | Трубопровод | |
| 27 | 118-124-36-2-51-1668 | Кольцо 118-124-36-2-51-1668 | |
| 28 | 440049 | Шайба защитная | |
| 29 | 038-046-46-2-51-1668 | Кольцо 038-046-46-2-51-1668 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
