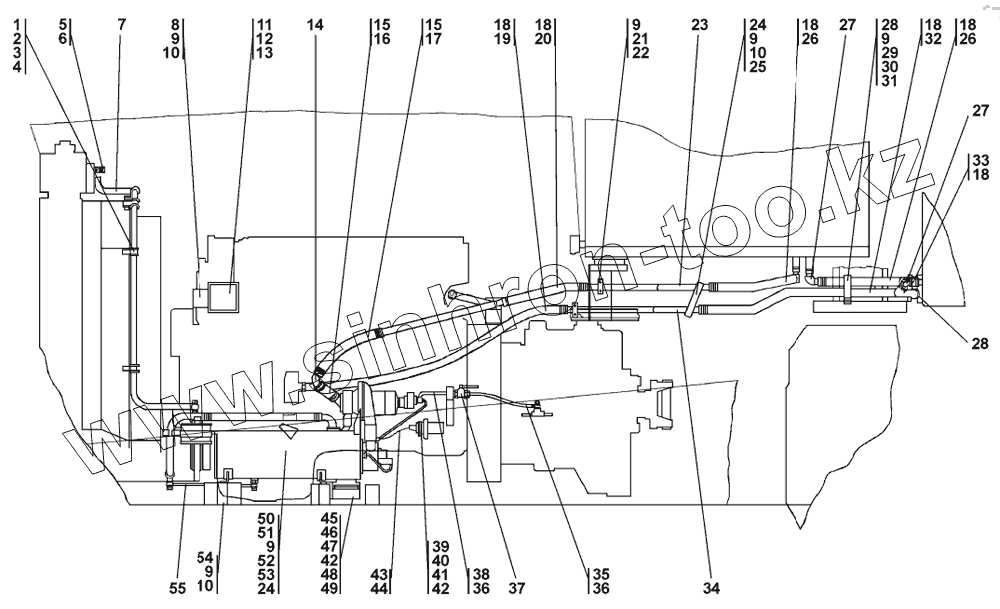

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Установка системы подогрева
1
2
3
4
5
6
7
8
9
9
9
9
9
9
10
10
10
11
12
13
14
15
15
16
16
17
18
18
18
18
18
18
19
19
20
21
22
22
23
23
24
24
25
25
26
26
26
27
27
27
28
28
29
30
30
31
31
32
32
33
33
34
34
35
36
36
37
38
39
40
41
42
42
43
44
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 700-40-6684-04 | Прокладка | |
| 2 | Шайба8Т | Шайба 8Т | |
| 3 | БолтМ8-6gх16 | Болт М8-6gх16 | |
| 4 | 700-41-2548 | Хомутик | |
| 5 | 700-41-2622 | Болт зажимной | |
| 6 | 46-43-313 | Прокладка | |
| 7 | 2501-43-253СП(SP) | Рукав | |
| 8 | 312505-43-17-01СП(SP) | Корпус | |
| 9 | Шайба12ОТ | Шайба12ОТ | |
| 10 | 280320 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 11 | ПЖД-600И-1015410 | Щиток управления ПЖД-600И-1015410 | |
| 12 | Шайба5 | Шайба 5 | |
| 13 | ВинтВМ5-6gх16 | Винт ВМ5-6gх16 | |
| 14 | 2502-43-44СП(SP) | Переходник | |
| 15 | DIN3017-AS40-60/12C7-W2 | Шланговый хомут DIN3017-AS40-60/12C7-W2 | |
| 16 | 461201-04-20 | Рукав | |
| 16 | 461201-04 | Рукав | |
| 17 | 461201-18 | Рукав | |
| 18 | DIN3017-AS30-45/12C7-W2 | Шланговый хомут | |
| 19 | 460901-22-20 | Рукав | |
| 19 | 460901-22 | Рукав | |
| 20 | 460901-13 | Рукав | |
| 21 | БолтМ12х1,25-6gх40 | Болт М12х1,25-6gх40 | |
| 22 | 2502-43-79 | Прижим | |
| 22 | 2502-43-79-20 | Прижим | |
| 23 | 2502-43-86СП(SP) | Трубопровод | |
| 23 | 2502-43-86-20СП(SP) | Трубопровод | |
| 24 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 25 | 404-43-289 | Пластина | |
| 25 | 404-43-289-20 | Пластина | |
| 26 | 460901-19 | Рукав | |
| 26 | 460901-19-20 | Рукав | |
| 27 | 2502-43-90СП(SP) | Переходник | |
| 27 | 2502-43-90-20СП(SP) | Переходник | |
| 28 | 700-40-6684-01 | Прокладка | |
| 29 | БолтМ12-6gх60 | Болт М12-6gх60 | |
| 30 | 2502-43-108 | Втулка | |
| 30 | 2502-43-108-20 | Втулка | |
| 31 | 2502-43-107 | Прижим | |
| 31 | 2502-43-107-20 | Прижим | |
| 32 | 460901-24-20 | Рукав | |
| 32 | 460901-24 | Рукав | |
| 33 | 460901 | Рукав | |
| 33 | 460901-20 | Рукав | |
| 34 | 3506-43-32СП(SP) | Трубопровод | |
| 34 | 3506-43-32-20СП(SP) | Трубопровод | |
| 35 | 2706-43-14СП(SP) | Рукав | |
| 36 | DIN3017-АL12-22/9C7-W2 | Шланговый хомут | |
| 37 | 311506-43-107СП(SP) | Кран | |
| 38 | 2706-43-14-01СП(SP) | Рукав | |
| 39 | 9301.373.4010 | Коммутатор транзисторный | |
| 40 | 9301.3734.000-01 | Модуль зажигания отопителя | |
| 41 | ГОСТ7798-70 | Болт | |
| 42 | Шайба6Т | Шайба 6Т | |
| 43 | 312505-10-107СП(SP) | Провод ВН | |
| 44 | 457376101 | Наконечник свечной с помехоподавителем СЭ-12 | |
| 45 | 2506-43-14СП(SP) | Газовод | |
| 46 | 2502-43-118 | Прокладка | |
| 47 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 48 | 290020 | Шпилька М6х(3n/6g)х16 | |
| 49 | ГайкаМ6 | Гайка | |
| 50 | ТУ37.001.292-72 | Подогреватель ПЖД-600И-1015008-02 | |
| 51 | 4591153608 | Подогреватель ПЖД-600И-1015008-01 | |
| 52 | ГайкаМ12х1,25 | Гайка М12х1,25 | |
| 53 | БолтМ12х1,25-6gх25 | Болт М12х1,25-6gх25 | |
| 54 | 2506-43-7 | Кронштейн | |
| 55 | 2506-43-15СП(SP) | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
