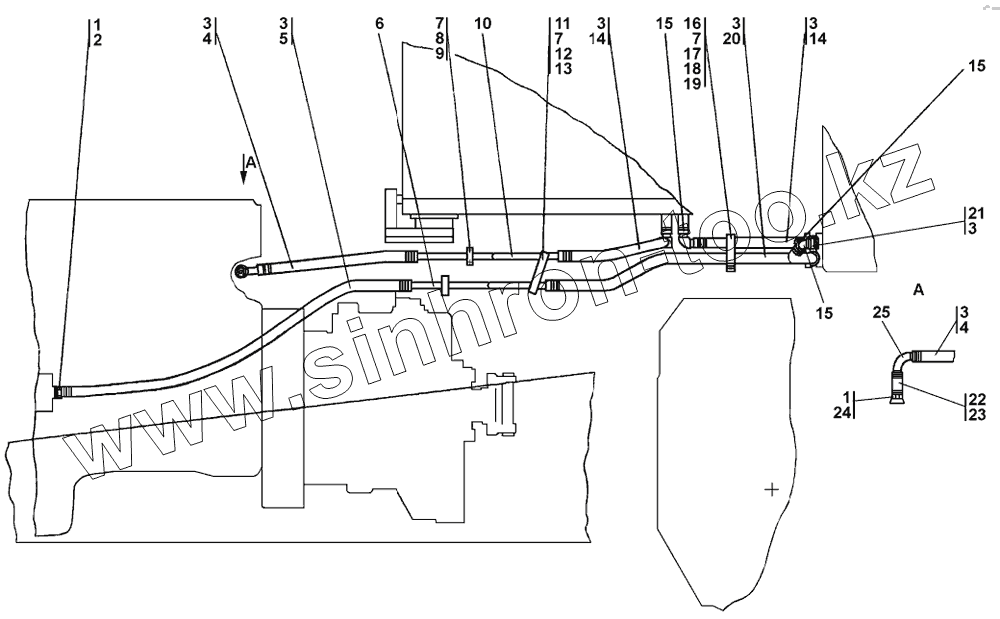

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Установка системы подогрева
1
1
2
2
3
3
3
3
3
3
3
4
4
5
5
6
6
7
7
7
8
9
9
10
10
11
12
13
13
14
14
14
15
15
15
15
16
17
18
18
19
19
20
20
21
21
22
23
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2702-54-24 | Прокладка | |
| 2 | 2506-43-8 | Переходник | |
| 2 | 2506-43-8-20 | Переходник | |
| 3 | DIN3017-AS30-45/12C7-W2 | Шланговый хомут | |
| 4 | 460901-14-10 | Рукав | |
| 5 | 460901-22 | Рукав | |
| 5 | 460901-22-20 | Рукав | |
| 6 | 3506-43-32СП(SP) | Трубопровод | |
| 6 | 3506-43-32-20СП(SP) | Трубопровод | |
| 7 | Шайба12ОТ | Шайба12ОТ | |
| 8 | БолтМ12х1,25-6gх40 | Болт М12х1,25-6gх40 | |
| 9 | 2502-43-79 | Прижим | |
| 9 | 2502-43-79-20 | Прижим | |
| 10 | 2502-43-86СП(SP) | Трубопровод | |
| 10 | 2502-43-86-20СП(SP) | Трубопровод | |
| 11 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 12 | 280320 | Болт М12х1,25-6gх20.58.019 ГОСТ 7796-70 | |
| 13 | 404-43-289 | Пластина | |
| 13 | 404-43-289-20 | Пластина | |
| 14 | 460901-19 | Рукав | |
| 14 | 460901-19-20 | Рукав | |
| 15 | 2502-43-90СП(SP) | Переходник | |
| 15 | 2502-43-90-20СП(SP) | Переходник | |
| 16 | 700-40-6684-01 | Прокладка | |
| 17 | БолтМ16-6gх60 | Болт М16-6gх60 | |
| 18 | 2502-43-108 | Втулка | |
| 18 | 2502-43-108-20 | Втулка | |
| 19 | 2502-43-107 | Прижим | |
| 19 | 2502-43-107-20 | Прижим | |
| 20 | 460901-24 | Рукав | |
| 20 | 460901-24-20 | Рукав | |
| 21 | 460901 | Рукав | |
| 21 | 460901-20 | Рукав | |
| 22 | DIN3017-AS40-60/12C7-W2 | Шланговый хомут DIN3017-AS40-60/12C7-W2 | |
| 23 | 461201-04 | Рукав | |
| 23 | 461201-04-20 | Рукав | |
| 24 | 2506-43-8-01 | Переходник | |
| 24 | 2506-43-8-01-20 | Переходник | |
| 25 | 2506-43-16-20СП(SP) | Переходник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
