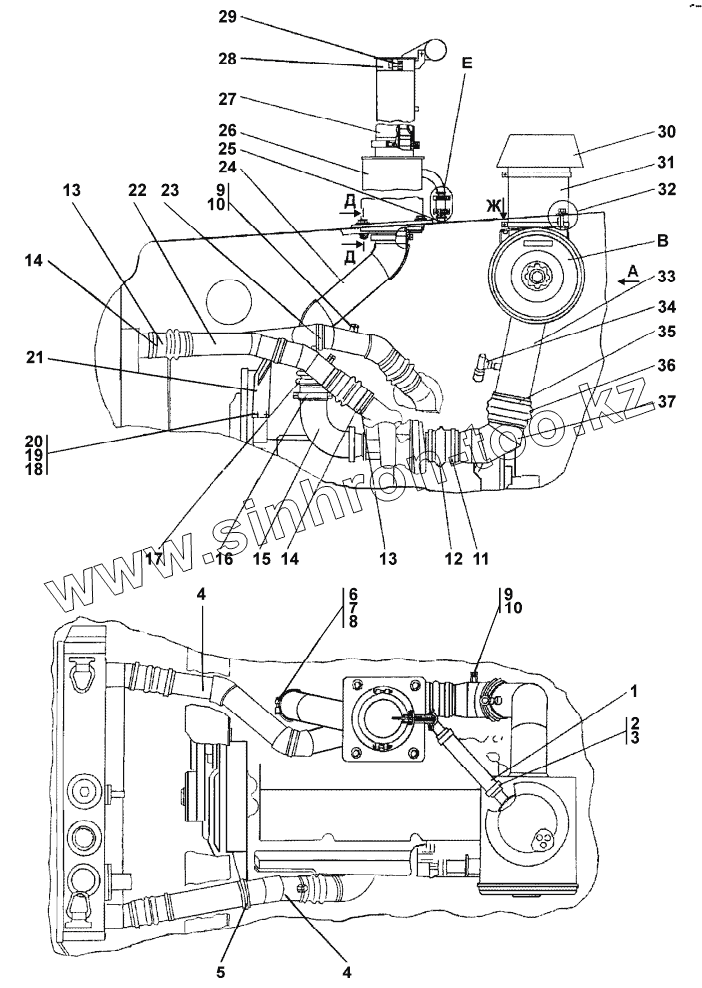

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Установка систем воздухоочистки и выпуска
1
1
2
2
3
4
4
4
5
6
7
8
9
9
10
10
11
12
13
13
14
14
15
15
16
16
17
18
18
19
20
21
21
22
22
23
24
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
31
31
33
33
34
35
35
36
37
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 461401-08-20 | Рукав | |
| 1 | 461401-08 | Рукав | |
| 2 | 46-60-366-20СП(SP) | Хомут | |
| 2 | 46-60-366-20СП(SP) | Хомут | |
| 3 | DIN3017-AS40-60/12C7-W2 | Шланговый хомут DIN3017-AS40-60/12C7-W2 | |
| 4 | 2506-05-35СП(SP) | Воздуховод | |
| 4 | 2506-05-35-20СП(SP) | Воздуховод | |
| 5 | 46-47-189СП(SP) | Хомут | |
| 6 | БолтМ8-6gх70 | Болт М8-6gх70 | |
| 7 | ГайкаМ8 | Гайка | |
| 8 | Шайба8Т | Шайба 8Т | |
| 9 | 375430 | Пробка | |
| 10 | Кольцо14х20 | Кольцо 14х20 | |
| 11 | 456142000016 | Хомут 149437 | |
| 12 | 456142000014 | Патрубок 89837К | |
| 13 | 456142000015 | Патрубок 1071019 | |
| 14 | 456142000017 | Хомут 43828Е | |
| 15 | 2506-05-31СП(SP) | Газовод | |
| 15 | 2506-05-31-20СП(SP) | Газовод | |
| 16 | 2501-05-134СП(SP) | Бугель | |
| 16 | 2501-05-134-20СП(SP) | Бугель | |
| 17 | 479151000004 | Компенсатор Ду125, РУ1 | |
| 18 | 310120 | Шайба 6.01.08кп.019 ГОСТ 6958-78 | |
| 18 | 310120-20 | Шайба 6.01.08кп.0221 ГОСТ 6958-78 | |
| 19 | Шайба6Т | Шайба 6Т | |
| 20 | БолтМ6-6gх20 | Болт М6-6gх20 | |
| 21 | 2506-05-38СП(SP) | Кронштейн | |
| 21 | 2506-05-38-20СП(SP) | Кронштейн | |
| 22 | 2506-05-36СП(SP) | Воздуховод | |
| 22 | 2506-05-36-20СП(SP) | Воздуховод | |
| 23 | 46-47-189-01СП(SP) | Хомут | |
| 24 | 2506-05-32СП(SP) | Газовод | |
| 24 | 2506-05-32-20СП(SP) | Газовод | |
| 25 | 2506-05-23СП(SP) | Труба | |
| 25 | 2506-05-23-20СП(SP) | Труба | |
| 26 | 2506-05-29СП(SP) | Глушитель | |
| 26 | 2506-05-29-20СП(SP) | Глушитель | |
| 27 | 2002-05-26-01СП(SP) | Труба выпускная | |
| 27 | 2002-05-26-01-20СП | Труба выпускная | |
| 28 | 1106-05-37-01СП(SP) | Крышка с хомутом | |
| 28 | 1106-05-37-01-20СП | Крышка с хомутом | |
| 29 | 285230 | Болт | |
| 29 | 285230-20 | Болт | |
| 30 | 312001-05-25СП(SP) | Воздухозаборник | |
| 30 | 312001-05-25-20СП(SP) | Воздухозаборник | |
| 31 | 2506-05-12СП(SP) | Воздухоочиститель циклонный | |
| 31 | 2506-05-12-20СП(SP) | Воздухоочиститель циклонный | |
| 31 | 2504-05-15-01СП(SP) | Воздухоочиститель | |
| 31 | 2504-05-15-01-20СП | Воздухоочиститель | |
| 33 | 2506-05-13СП(SP) | Воздуховод | |
| 33 | 2506-05-13-20СП(SP) | Воздуховод | |
| 34 | 475138000007 | Индикатор засоренности воздушного фильтра | |
| 35 | 403-05-129СП(SP) | Хомут | |
| 35 | 403-05-129-20СП(SP) | Хомут | |
| 36 | 400427 | Сильфон | |
| 37 | 2506-05-14СП(SP) | Воздуховод | |
| 37 | 2506-05-14-20СП(SP) | Воздуховод |
