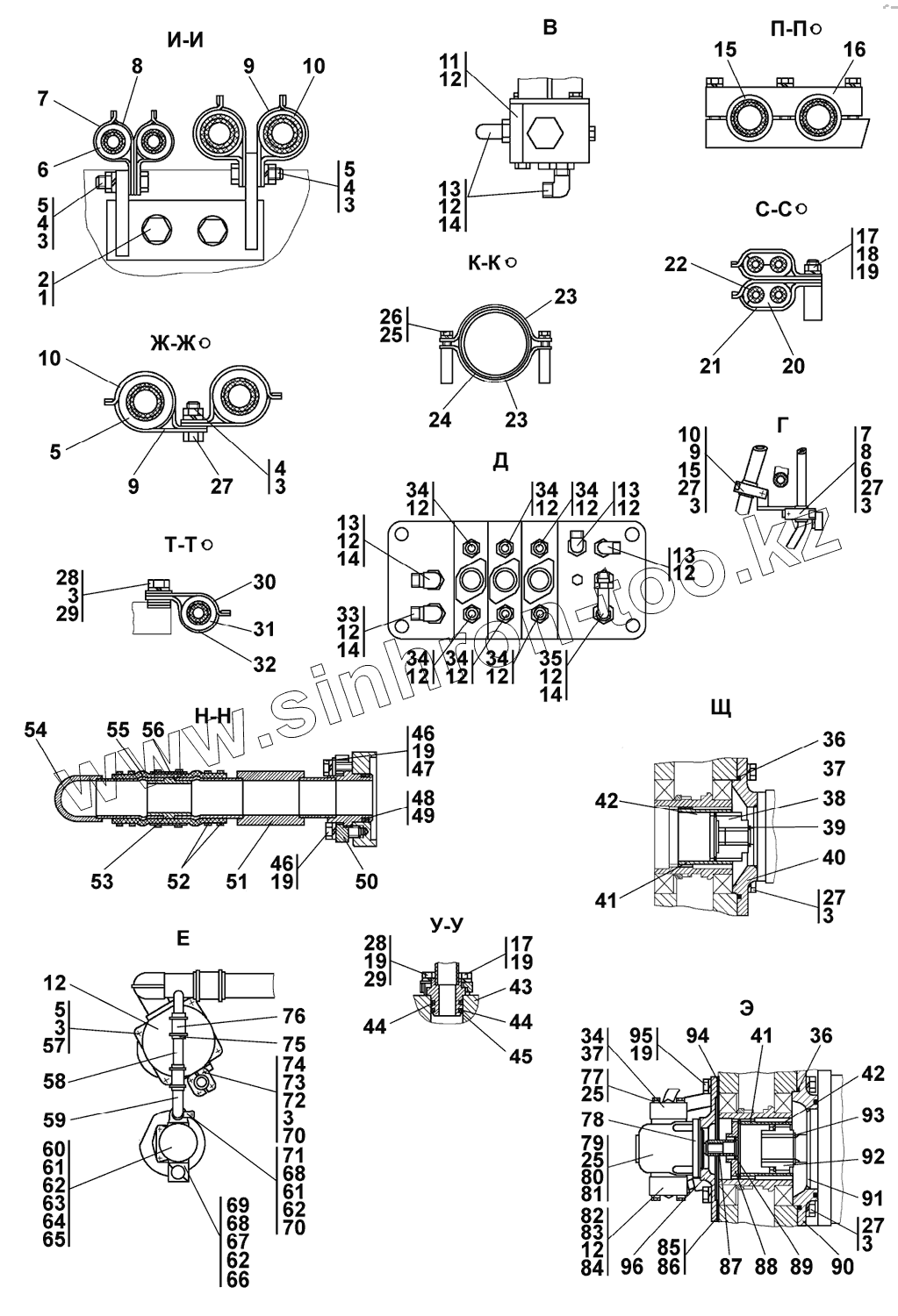

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Установка гидросистемы

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
5
5
5
5
5
6
6
7
7
7
8
8
8
9
9
9
9
10
10
10
10
11
11
12
12
12
12
12
12
12
12
12
12
12
12
12
12
12
13
13
13
13
13
14
14
14
14
14
15
15
16
16
17
17
17
18
19
19
19
19
19
19
20
21
21
22
22
23
23
23
24
25
25
25
26
27
27
27
27
27
28
28
29
29
29
30
30
31
32
32
33
33
34
34
34
34
34
34
34
34
35
35
36
36
37
37
37
38
39
40
40
41
41
42
42
43
43
44
44
45
46
46
47
47
48
49
50
50
51
51
52
53
54
54
55
55
56
56
57
57
58
58
59
59
60
60
61
61
62
62
62
63
63
64
65
65
66
67
67
68
68
69
69
70
70
71
71
72
73
73
74
74
75
76
76
77
78
78
79
80
80
81
81
82
82
83
83
84
85
85
86
87
88
89
90
90
91
91
92
93
94
94
95
96
Позиция на иллюстрации Заводской номер детали Название детали
1 Шайба20ОТ Шайба 20 ОТ
2 280720 Болт М20х1,5-6gх40.109.40Х.019 ГОСТ 7796-70
2 280720-20 Болт М20х1,5-6gх40.109.40Х.029 ГОСТ 7796-70
3 Шайба16 Шайба 16
4 ГайкаМ16х1,5 Гайка М16х1,5
5 280555 Болт М16х1,5-6gх55.109.40Х019 ГОСТ 7796-70
5 280555-20 Болт М16х1,5-6gх55.109.40Х029 ГОСТ 7796-70
6 400354-05 Втулка
7 2501-26-300 Скоба
7 2501-26-300-20 Скоба
8 2501-26-301 Планка
8 2501-26-301-20 Планка
9 2501-26-221 Планка
9 2501-26-221-20 Планка
10 2501-26-220 Скоба
10 2501-26-220-20 Скоба
11 375625 Пробка
11 375625-2 Пробка
12 018-022-25-2-51-1668 Кольцо
13 5001-26-77 Угольник ввертной
13 5001-26-77-20 Угольник ввертной
14 Н.036.23.022 Контргайка
14 Н.036.23.022-01 Контргайка
15 400354-04 Втулка
16 404-26-58 Планка
16 404-26-58-20 Планка
17 290326 Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.013 ГОСТ 22034-76
17 290326-20 Шпилька М12х(1,75-3п)/(1,25-6g)х32.66.029 ГОСТ 22034-76
18 ГайкаМ12х1,25 Гайка М12х1,25
19 Шайба12ОТ Шайба12ОТ
20 400402-01 Втулка
21 5001-26-44 Скоба
21 5001-26-44-20 Скоба
22 5001-26-43 Планка
22 5001-26-43-20 Планка
23 0602-26-92К Скоба
23 0602-26-92-20К Скоба
24 700-40-6684 Прокладка
25 Шайба8Т Шайба 8Т
26 БолтМ8-6gх25 Болт М8-6gх25
27 БолтМ16х1,5-6gх35 Болт М16х1,5-6gх35
28 БолтМ12-6gх40 Болт М12-6gх40
29 310210 Шайба 12х2.01.10.019 ГОСТ 11371-78
29 310210-20 Шайба 12х2.01.10.0221 ГОСТ 11371-78
30 2501-26-217 Планка
30 2501-26-217-20 Планка
31 400354-02 Втулка
32 2501-26-216 Скоба
32 2501-26-216-20 Скоба
33 3501-26-159СП(SP) Угольник
33 3501-26-159-20СП(SP) Угольник
34 5001-26-78 Штуцер ввертной
34 5001-26-78-20 Штуцер ввертной
35 3501-26-209СП(SP) Трубопровод
35 3501-26-209-20СП(SP) Трубопровод
36 175-180-36-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
37 404-26-247 Фланец
37 404-26-247-20 Фланец
38 2501-26-93 Муфта
39 700-58-2333 Кольцо С42 ГОСТ 13940-86
40 404-26-31 Фланец
40 404-26-31-20 Фланец
41 2501-26-94 Муфта
42 700-58-2103 Кольцо С65 ГОСТ 13941-86
43 2501-26-83 Фланец
43 2501-26-83-20 Фланец
44 440038 Кольцо защитное
45 032-038-36-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
46 БолтМ12х1.25-6gх40 Болт М12х1.25-6gх40
47 46-11-476 Шайба
47 46-11-476-20 Шайба
48 700-40-5117 Шайба защитная
49 050-060-58-2-51-1668 Кольцо 050-060-58-2-51-1668
50 2501-26-362 Фланец
50 2501-26-362-20 Фланец
51 3501-26-205СП(SP) Трубопровод
51 3501-26-205-20СП(SP) Трубопровод
52 DIN3017-AS50-70/12C7-W2 Шланговый хомут
53 313502-26-221 Втулка
54 2001-26-92-01СП(SP) Трубопровод
54 2001-26-92-01-20СП(SP) Трубопровод
55 461501 Рукав
55 461501-20 Рукав
56 2501-26-346 Бандаж
56 2501-26-346-20 Бандаж
57 310270 Шайба 16.01.20.019 ГОСТ 11371-78
57 310270-20 Шайба 16.01.20.0221 ГОСТ 11371-78
58 2502-26-6 Труба
58 2502-26-6-20 Труба
59 2502-26-105-01СП(SP) Трубопровод
59 2502-26-105-01-20СП Трубопровод
60 НШ50А-3 Насос НШ50А-3
60 НШ50А-3Т Насос НШ50А-3Т
61 БолтM10-6gх30 Болт М10-6gх30
62 Шайба10ОТ Шайба 10 ОТ
63 295220 Шпилька
63 295220-20 Шпилька
64 ГайкаМ10 Гайка М10
65 310170 Шайба 10.01.10.019 ГОСТ 11371-78
65 310170-20 Шайба 10.01.10.0221 ГОСТ 11371-78
66 039-045-36-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
67 280210 Болт М10-6gх35
67 280210-20 Болт М10-6gx35
68 БолтM10-6gх70 Болт М10-6gх70
69 2501-26-303 Фланец
69 2501-26-303-20 Фланец
70 042-050-46-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
71 2501-26-248-01СП(SP) Трубопровод
71 2501-26-248-01-20СП Трубопровод
72 440005 Шайба защитная
73 3502-20-4 Винт
73 3502-20-4-20 Винт
74 46-26-280 Фланец
74 46-26-280-20 Фланец
75 DIN3017-AS40-60/12C7-W2 Шланговый хомут DIN3017-AS40-60/12C7-W2
76 461401 Рукав
76 461401-20 Рукав
77 БолтМ8-6gх45 Болт М8-6gх45
78 450029 Прокладка
78 450029-20 Прокладка
79 БолтМ8-6gх30 Болт М8-6gх30
80 310150 Шайба 8.01.08кп.019 ГОСТ 11371-78
80 310150-20 Шайба 8.01.08кп.0221 ГОСТ 11371-78
81 НШ10Г-3Л Насос НШ10Г-3Л
81 НШ10Г-3ЛТ Насос НШ10Г-3ЛТ
82 404-26-246 Штуцер
82 404-26-246-20 Штуцер
83 404-26-247 Фланец
83 404-26-247-20 Фланец
84 039-045-36-2-51-1668 Кольцо ГОСТ 18829-73/ТУ 38.005.204-84
85 404-26-33 Фланец
85 404-26-33-20 Фланец
86 325385 Штифт
87 404-26-29 Муфта
88 404-26-28 Муфта
89 580255 Кольцо С26 ГОСТ 13941-86
90 2501-26-305 Фланец
90 2501-26-305-20 Фланец
91 450302 Прокладка
91 450302-20 Прокладка
92 2501-26-304 Муфта
93 700-58-2332 Кольцо С25 ГОСТ 13940-86
94 450103 Прокладка
94 450103-20 Прокладка
95 БолтМ12-6gх35 Болт М12-6gх35
96 580155 Кольцо С16 ГОСТ 13940-86
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
