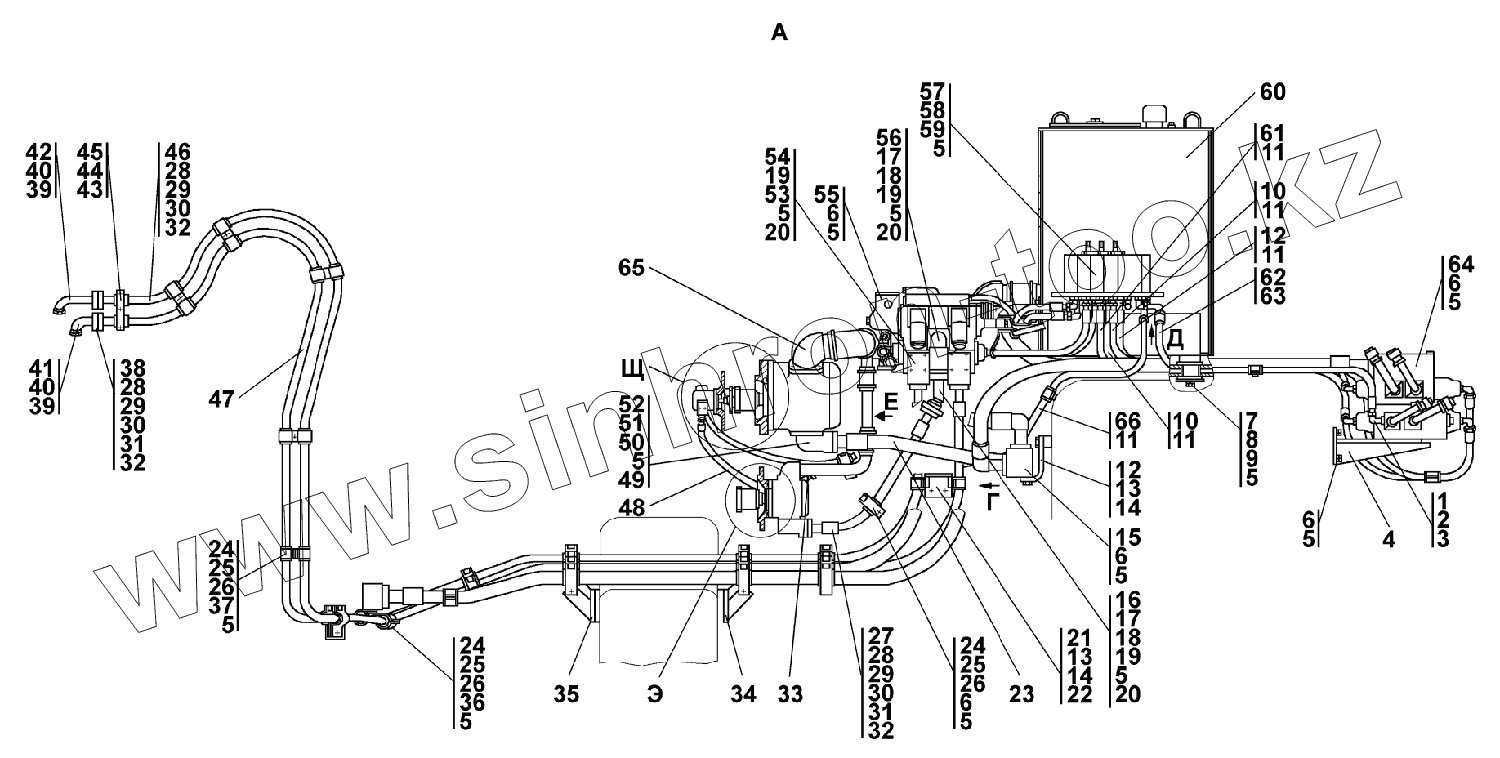

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Установка гидросистемы
1
2
2
3
3
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
7
8
9
9
10
10
10
11
11
11
11
11
12
12
12
13
13
13
14
14
15
15
16
16
17
17
17
18
18
18
19
19
19
20
20
20
21
21
22
22
23
23
24
24
24
24
25
25
25
25
26
26
26
27
27
28
28
28
29
29
29
30
30
30
31
31
31
32
32
32
33
33
34
34
35
35
36
37
38
38
39
39
39
40
40
40
41
41
42
42
43
44
45
45
46
46
47
47
48
48
49
50
51
52
52
53
53
54
54
55
55
56
56
57
57
58
58
59
59
60
60
61
61
62
62
63
63
64
64
65
65
66
66
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 018-022-25-2-51-1668 | Кольцо | |
| 2 | Н.036.23.022 | Контргайка | |
| 2 | Н.036.23.022-01 | Контргайка | |
| 3 | 5001-26-77 | Угольник ввертной | |
| 3 | 5001-26-77-20 | Угольник ввертной | |
| 4 | 3501-26-157СП(SP) | Кронштейн | |
| 4 | 3501-26-157-20СП(SP) | Кронштейн | |
| 5 | Шайба16 | Шайба 16 | |
| 6 | БолтМ16х1,5-6gх35 | Болт М16х1,5-6gх35 | |
| 7 | 2501-25-37СП(SP) | Амортизатор | |
| 8 | 1101-25-36 | Накладка | |
| 9 | 280570 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 9 | 280570-20 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 10 | 404-26-213-16СП(SP) | Рукав | |
| 10 | 404-26-213-16-20СП | Рукав диаметр 12 | |
| 11 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 12 | 404-26-213-18СП(SP) | Рукав | |
| 12 | 404-26-213-18-20СП | Рукав диаметр 12 | |
| 13 | 280720 | Болт М20х1,5-6gх40.109.40Х.019 ГОСТ 7796-70 | |
| 13 | 280720-20 | Болт М20х1,5-6gх40.109.40Х.029 ГОСТ 7796-70 | |
| 14 | Шайба20ОТ | Шайба 20 ОТ | |
| 15 | 2501-26-387 | Коллектор | |
| 15 | 2501-26-387-20 | Коллектор | |
| 16 | 2501-26-252СП(SP) | Переходник | |
| 16 | 2501-26-252-20СП(SP) | Переходник | |
| 17 | 46-26-280 | Фланец | |
| 17 | 46-26-280-20 | Фланец | |
| 18 | 3502-20-4 | Винт | |
| 18 | 3502-20-4-20 | Винт | |
| 19 | 440005 | Шайба защитная | |
| 20 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 21 | 2501-26-281СП(SP) | Кронштейн | |
| 21 | 2501-26-281-20СП(SP) | Кронштейн | |
| 22 | 310310 | Шайба 20х4.01.10.019 ГОСТ 11371-78 | |
| 22 | 310310-20 | Шайба 20х4.01.10.0221 ГОСТ 11371-78 | |
| 23 | 3502-26-108-07СП(SP) | Рукав диаметр 32 | |
| 23 | 3502-26-108-07-20СП | Рукав диаметр 32 | |
| 24 | 2501-26-300 | Скоба | |
| 24 | 2501-26-300-20 | Скоба | |
| 25 | 2501-26-301 | Планка | |
| 25 | 2501-26-301-20 | Планка | |
| 26 | 400354-05 | Втулка | |
| 27 | 2501-26-251-03СП(SP) | Рукав диаметр 16 | |
| 27 | 2501-26-251-03-20СП | Рукав диаметр 16 | |
| 28 | 440038 | Кольцо защитное | |
| 29 | БолтМ12х1,25-6gх35 | Болт М12х1,25-6gх35 | |
| 30 | Шайба12ОТ | Шайба12ОТ | |
| 31 | 310210 | Шайба 12х2.01.10.019 ГОСТ 11371-78 | |
| 31 | 310210-20 | Шайба 12х2.01.10.0221 ГОСТ 11371-78 | |
| 32 | 032-038-36-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 33 | 46-26-314СП(SP) | Угольник | |
| 33 | 46-26-314-20СП(SP) | Угольник | |
| 34 | 2501-26-271СП(SP) | Кронштейн | |
| 34 | 2501-26-271-20СП(SP) | Кронштейн | |
| 35 | 2501-26-272СП(SP) | Кронштейн | |
| 35 | 2501-26-272-20СП(SP) | Кронштейн | |
| 36 | БолтМ12х1,25-6gх25 | Болт М12х1,25-6gх25 | |
| 37 | ГайкаМ16х1,5 | Гайка М16х1,5 | |
| 38 | 2501-26-83 | Фланец | |
| 38 | 2501-26-83-20 | Фланец | |
| 39 | Н.036.01.005 | Гайка накидная | |
| 39 | Н.036.01-005-01 | Гайка накидная | |
| 40 | 400-26-55 | Заглушка | |
| 40 | 400-26-55-20 | Заглушка | |
| 41 | 2501-26-285СП(SP) | Трубопровод | |
| 41 | 2501-26-285-20СП(SP) | Трубопровод | |
| 42 | 2501-26-285-01СП(SP) | Трубопровод | |
| 42 | 2501-26-285-01-20СП | Трубопровод | |
| 43 | Шайба10ОТ | Шайба 10 ОТ | |
| 44 | БолтM10-6gх55 | Болт М10-6gх55 | |
| 45 | 3501-26-290 | Бугель | |
| 45 | 3501-26-290-20 | Бугель | |
| 46 | 2501-26-251-02СП(SP) | Рукав диаметр 16 | |
| 46 | 2501-26-251-02-20СП | Рукав диаметр 16 | |
| 47 | 2501-26-251-01СП(SP) | Рукав диаметр 16 | |
| 47 | 2501-26-251-01-20СП | Рукав диаметр 16 | |
| 48 | 46-26-358-02СП(SP) | Рукав высокого давления диаметр 16 армированный | |
| 48 | 46-26-358-02-20СП | Рукав высокого давления диаметр 16 армированный | |
| 49 | 050-060-58-2-51-1668 | Кольцо 050-060-58-2-51-1668 | |
| 50 | БолтМ16-6gх45 | Болт М16-6gх45 | |
| 51 | 700-40-5117 | Шайба защитная | |
| 52 | 46-26-1111 | Корпус | |
| 52 | 46-26-1111-20 | Корпус | |
| 53 | 280566 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | |
| 53 | 280566-20 | Болт М16х1,5-6gх85 ГОСТ 7796-70 | |
| 54 | 3501-26-197 | Фланец | |
| 54 | 3501-26-197-20 | Фланец | |
| 55 | 3501-26-61СП(SP) | Распределитель | |
| 55 | 3501-26-61-20СП(SP) | Распределитель | |
| 56 | 2501-26-282СП(SP) | Рукав диаметр 32 | |
| 56 | 2501-26-282-20СП(SP) | Рукав диаметр 32 | |
| 57 | 3501-26-63СП(SP) | Распределитель секционный | |
| 57 | 3501-26-63-20СП(SP) | Распределитель секционный | |
| 58 | 3501-26-247 | Планка | |
| 58 | 3501-26-247-20 | Планка | |
| 59 | 280544 | Болт М16х1,5-6gх45.109.40Х019 ГОСТ 7796-70 | |
| 59 | 280544-20 | Болт М16х1,5-6gх45.109.40Х029 ГОСТ 7796-70 | |
| 60 | 2501-26-81СП(SP) | Бак гидросистемы | |
| 60 | 2501-26-81-20СП(SP) | Бак гидросистемы | |
| 61 | 404-26-213-19СП(SP) | Рукав | |
| 61 | 404-26-213-19-20СП | Рукав диаметр 12 | |
| 62 | 0602-26-25СПК(SPК) | Угольник | |
| 62 | 0602-26-25-20СПК | Угольник | |
| 63 | 0602-28-22-02СПК(SPК) | Рукав диаметр 8 | |
| 63 | 0602-28-22-02-20СПК(SPК) | Рукав диаметр 8 | |
| 64 | 3501-26-62СП(SP) | Распределитель секционный | |
| 64 | 3501-26-62-20СП(SP) | Распределитель секционный | |
| 65 | 2502-26-104СП(SP) | Трубопровод | |
| 65 | 2502-26-104-20СП(SP) | Трубопровод | |
| 66 | 2501-26-388 | Кронштейн | |
| 66 | 2501-26-388-20 | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
