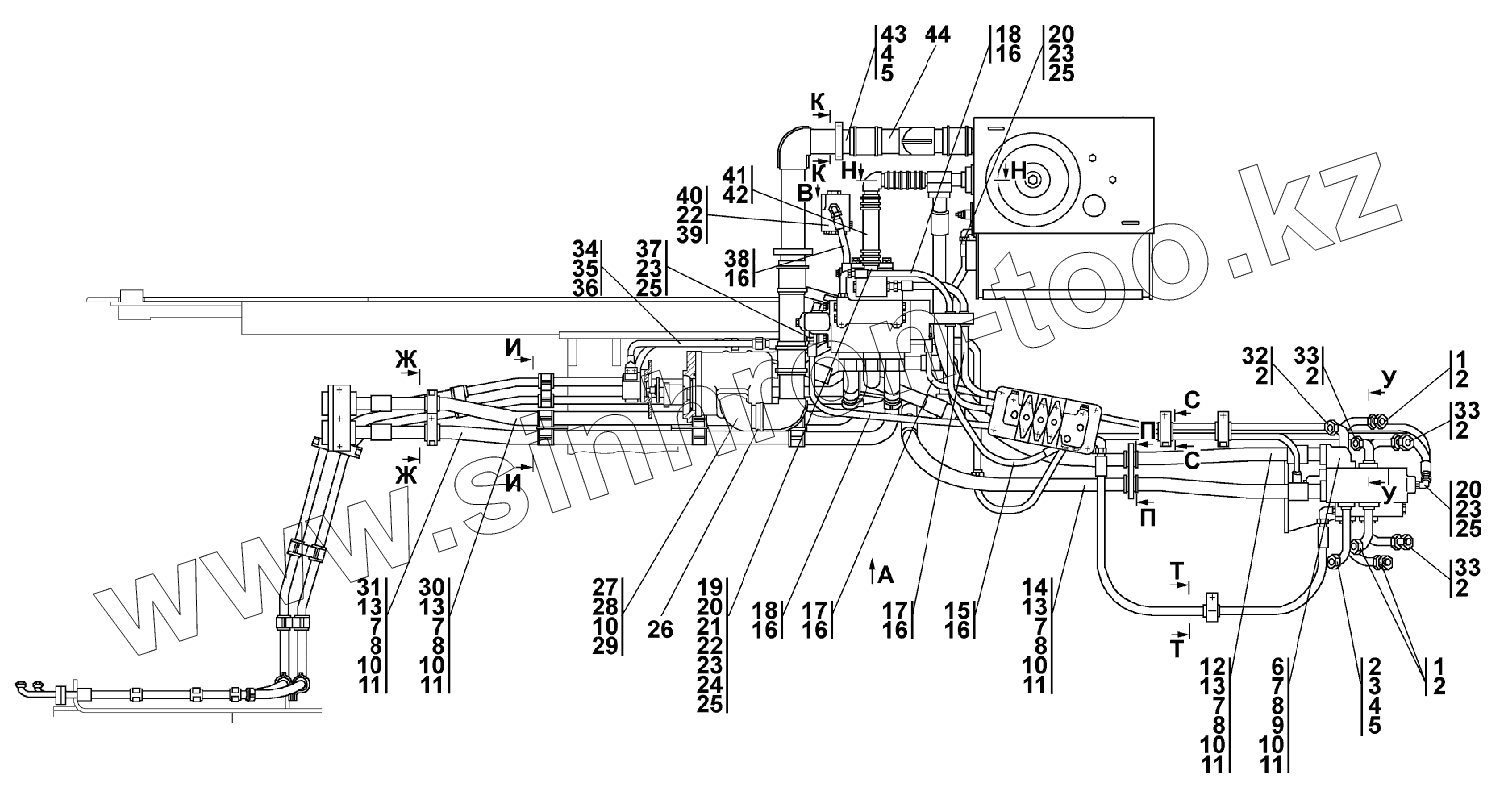

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Установка гидросистемы
1
1
1
2
2
2
2
2
2
2
2
3
3
4
4
4
5
5
6
6
7
7
7
7
7
7
8
8
8
8
8
9
9
10
10
10
10
10
10
11
11
11
11
11
12
12
13
13
13
13
13
14
14
15
15
16
16
16
16
16
16
17
17
17
18
18
18
19
19
20
20
20
20
21
21
22
22
23
23
23
23
24
25
25
25
25
25
26
26
27
28
29
30
30
31
31
32
32
33
33
33
33
34
34
35
36
36
37
37
38
38
39
39
40
41
41
42
42
43
43
44
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3501-26-192-01-20СП | Трубопровод | |
| 1 | 3501-26-192-01СП(SP) | Трубопровод | |
| 2 | 404-26-149-20СП(SP) | Заглушка | |
| 2 | 404-26-149СП(SP) | Заглушка | |
| 3 | 404-26-142-20СП(SP) | Трубопровод | |
| 3 | 404-26-142СП(SP) | Трубопровод | |
| 4 | 375245 | Пробка | |
| 4 | 375245-20 | Пробка | |
| 5 | 007-011-25-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 6 | 2501-26-99 | Корпус | |
| 6 | 2501-26-99-20 | Корпус | |
| 7 | 3502-20-4-20 | Винт | |
| 7 | 3502-20-4 | Винт | |
| 8 | 440005 | Шайба защитная | |
| 9 | 280570 | Болт М16х1,5-6gх105.88.40Х019 ГОСТ 7795-70 | |
| 9 | 280570-20 | Болт М16х1,5-6gх105.88.40Х029 ГОСТ 7795-70 | |
| 10 | Шайба16 | Шайба 16 | |
| 11 | 042-050-46-2-51-1668 | Кольцо ГОСТ 18829-73/ТУ 38.005.204-84 | |
| 12 | 3501-26-188-01СП(SP) | Рукав диаметр 32 | |
| 12 | 3501-26-188-01-20СП | Рукав диаметр 32 | |
| 13 | 46-26-280 | Фланец | |
| 13 | 46-26-280-20 | Фланец | |
| 14 | 3502-26-108-03СП(SP) | Рукав d.32 | |
| 14 | 3502-26-108-03-20СП | Рукав диаметр 32 | |
| 15 | 404-26-213-15СП(SP) | Рукав | |
| 15 | 404-26-213-15-20СП | Рукав диаметр 12 | |
| 16 | 012-016-25-2-51-1668 | Кольцо 012-016-25-2-51-1668 | |
| 17 | 404-26-213-12СП(SP) | Рукав | |
| 17 | 404-26-213-12-20СП | Рукав диаметр 12 | |
| 18 | 404-26-213-16СП(SP) | Рукав | |
| 18 | 404-26-213-16-20СП | Рукав диаметр 12 | |
| 19 | 2602-26-31СП(SP) | Трубопровод | |
| 19 | 2602-26-31-20СП(SP) | Трубопровод | |
| 20 | 5001-26-77 | Угольник ввертной | |
| 20 | 5001-26-77-20 | Угольник ввертной | |
| 21 | 280389 | Болт 3М12х1,25-6gх100.109.40Х.019 ГОСТ 7796-70 | |
| 21 | 280389-20 | Болт 3М12х1,25-6gх100.109.40Х029 ГОСТ 7796-70 | |
| 22 | Шайба12ОТ | Шайба12ОТ | |
| 23 | 018-022-25-2-51-1668 | Кольцо | |
| 24 | 050-060-58-2-51-1668 | Кольцо 050-060-58-2-51-1668 | |
| 25 | Н.036.23.022 | Контргайка | |
| 25 | Н.036.23.022-01 | Контргайка | |
| 26 | 461901-05 | Рукав | |
| 26 | 461901-05-20 | Рукав | |
| 27 | DIN3017-AS100-120/12C7-W2 | Шланговый хомут | |
| 28 | БолтМ16-6gх45 | Болт М16-6gх45 | |
| 29 | 092-105-75-2-ИРП1314-1 | Кольцо 092-105-75-2-ИРП1314-1 | |
| 30 | 3501-26-173-07СП(SP) | Рукав диаметр 32 | |
| 30 | 3501-26-173-07-20СП | Рукав диаметр 32 | |
| 31 | 3501-26-173-06СП(SP) | Рукав диаметр 32 | |
| 31 | 3501-26-173-06-20СП | Рукав диаметр 32 | |
| 32 | 3501-26-192СП(SP) | Трубопровод | |
| 32 | 3501-26-192-20СП(SP) | Трубопровод | |
| 33 | 3501-26-192-03СП(SP) | Трубопровод | |
| 33 | 3501-26-192-03-20СП | Трубопровод | |
| 34 | 404-26-213-13-20СП | Рукав d12 | |
| 34 | 404-26-213-13СП(SP) | Рукав | |
| 35 | DIN3017-AS30-45/12C7-W2 | Шланговый хомут | |
| 36 | 460901-03 | Рукав | |
| 36 | 460901-03-20 | Рукав | |
| 37 | 3501-26-159СП(SP) | Угольник | |
| 37 | 3501-26-159-20СП(SP) | Угольник | |
| 38 | 404-26-213СП(SP) | Рукав d.12 | |
| 38 | 404-26-213-20СП(SP) | Рукав d.12 | |
| 39 | 0901-26-25-20СП(SP) | Клапан | |
| 39 | 0901-26-25СП(SP) | Клапан | |
| 40 | БолтМ12-6gх25 | Болт М12-6gх25 | |
| 41 | 5001-26-130-02СП(SP) | Хомут | |
| 41 | 5001-26-130-02-20СП | Хомут | |
| 42 | 1101-26-121-09 | Рукав | |
| 42 | 1101-26-121-09-20 | Рукав | |
| 43 | 3501-26-162СП(SP) | Трубопровод | |
| 43 | 3501-26-162-20СП(SP) | Трубопровод | |
| 44 | 3501-26-123СП(SP) | Трубопровод | |
| 44 | 3501-26-123-20СП(SP) | Трубопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
