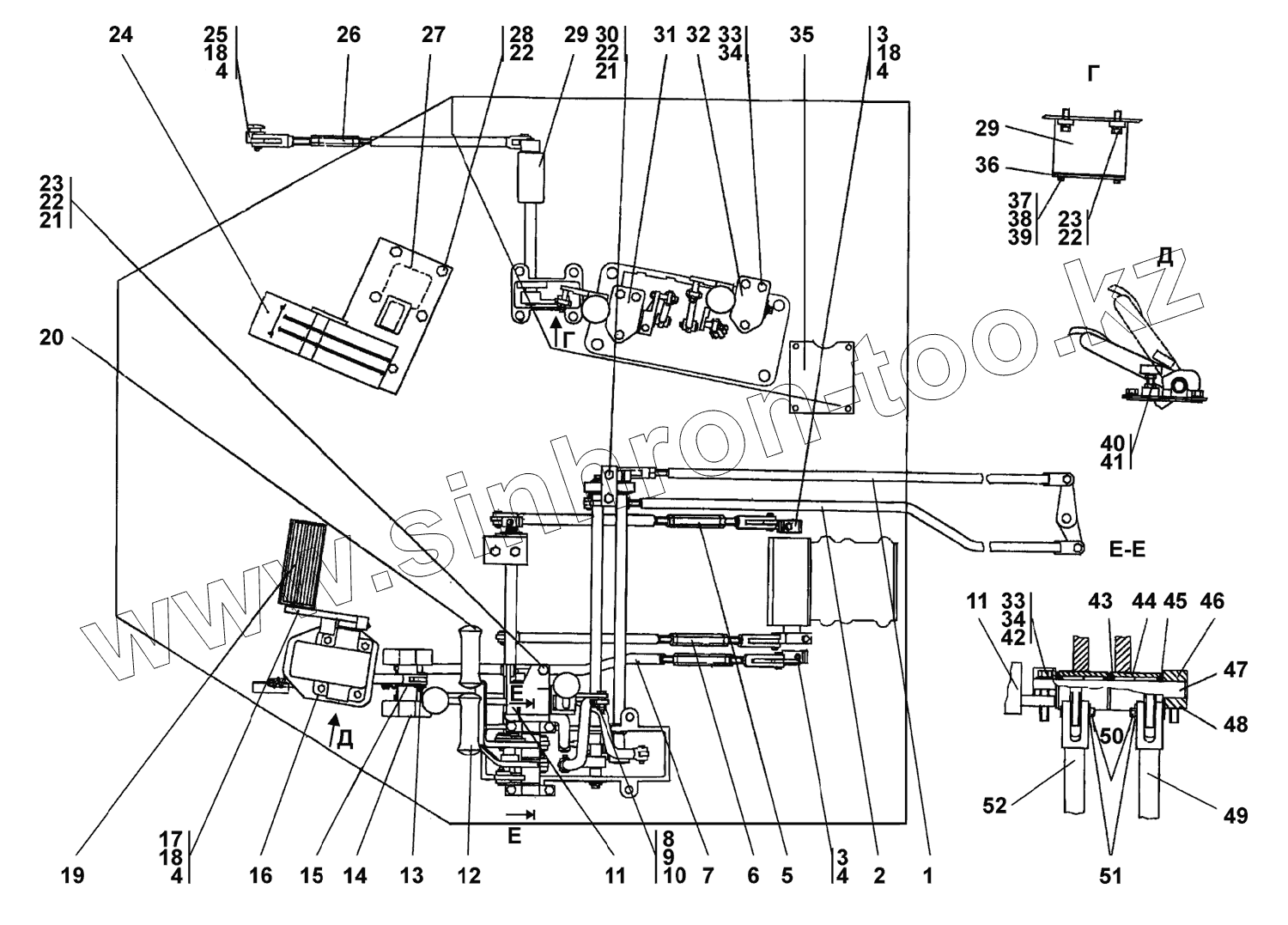

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Управление трактором
1
2
3
3
3
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
11
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
18
19
20
20
21
21
22
22
22
22
23
23
24
25
25
26
26
27
27
28
28
29
29
30
31
31
32
32
33
33
34
34
35
35
36
36
37
38
39
39
40
40
41
41
42
42
43
44
45
45
46
46
47
48
49
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2501-13-295СП(SP) | Тяга | |
| 2 | 2501-13-292СП(SP) | Тяга | |
| 3 | 2501-13-341-20СП(SP) | Рычаг | |
| 3 | 2501-13-341СП(SP) | Рычаг | |
| 4 | 340350 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 5 | 3501-13-132СП(SP) | Тяга | |
| 5 | 3501-13-132-20СП(SP) | Тяга | |
| 6 | 2001-13-30-04СП(SP) | Тяга | |
| 6 | 2001-13-30-04-20СП | Тяга | |
| 7 | 2501-13-288СП(SP) | Тяга | |
| 7 | 2501-13-288-20СП(SP) | Тяга | |
| 8 | 404-13-126-20 | Втулка | |
| 8 | 404-13-126 | Втулка | |
| 9 | 404-13-128 | Ось | |
| 9 | 404-13-128-20 | Ось | |
| 10 | ГайкаМ6 | Гайка | |
| 11 | 3501-13-143СП(SP) | Блок управления | |
| 11 | 3501-13-143-20СП(SP) | Блок управления | |
| 12 | 3501-13-164СП(SP) | Рукоятка | |
| 12 | 3501-13-164-20СП(SP) | Рукоятка | |
| 13 | 404-13-269-01-20 | Ось | |
| 13 | 404-13-269-01 | Ось | |
| 14 | 2501-13-287-01СП(SP) | Мостик | |
| 14 | 2501-13-287-01-20СП | Мостик | |
| 15 | 46-13-174 | Ухо | |
| 15 | 46-13-174-20 | Ухо | |
| 16 | 3501-13-137СП(SP) | Корпус | |
| 16 | 3501-13-137СП(SP) | Корпус | |
| 17 | 3501-13-138СПSP) | Педаль | |
| 17 | 3501-13-138-20СП(SP) | Педаль | |
| 18 | БолтМ8-6gх30 | Болт М8-6gх30 | |
| 19 | 400359-01 | Накладка педали | |
| 20 | 3501-13-163СП(SP) | Рукоятка | |
| 20 | 3501-13-163-20СП(SP) | Рукоятка | |
| 21 | 310170 | Шайба 10.01.10.019 ГОСТ 11371-78 | |
| 22 | Шайба10ОТ | Шайба 10 ОТ | |
| 23 | БолтM10-6gх30 | Болт М10-6gх30 | |
| 24 | 3632970 | Педаль электронная 3632970 | |
| 25 | 2501-13-232СП(SP) | Рычаг | |
| 25 | 2501-13-232-20СП(SP) | Рычаг | |
| 26 | 3502-13-29СП(SP) | Тяга | |
| 26 | 3502-13-29-20СП(SP) | Тяга | |
| 27 | 2501-13-342СП(SP) | Опора | |
| 27 | 2501-13-342-20СП(SP) | Опора | |
| 28 | 280230 | Болт М10-6gх25 | |
| 28 | 280230-20 | Болт М10-6gх25 | |
| 29 | 3501-13-226СП(SP) | Мостик | |
| 30 | БолтM10-6gх55 | Болт М10-6gх55 | |
| 31 | 3501-13-172СП(SP) | Блок управления | |
| 31 | 3501-13-172-20СП(SP) | Блок управления | |
| 32 | 3501-13-171СП(SP) | Блок управления | |
| 32 | 3501-13-171-20СП(SP) | Блок управления | |
| 33 | БолтМ8-6gх40 | Болт М8-6gх40 | |
| 34 | Шайба8Т | Шайба 8Т | |
| 35 | 2501-13-364 | Крышка | |
| 35 | 2501-13-364-20 | Крышка | |
| 36 | 3501-13-223СП(SP) | Крышка | |
| 36 | 3501-13-223-20СП(SP) | Крышка | |
| 37 | БолтМ6-6gх16 | Болт М6-6gх16 | |
| 38 | Шайба6Т | Шайба 6Т | |
| 39 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 39 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 40 | 2501-13-196 | Упор | |
| 40 | 2501-13-196-20 | Упор | |
| 41 | 300220 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 41 | 300220-20 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 42 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 42 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 43 | 500093 | Кольцо СП 26,5-19-3,5 ТУ17 РСФСР35-7755-84 | |
| 44 | 942/20 | Подшипник ГОСТ 4060-78 | |
| 45 | 310330-20 | Шайба 20.01.08кп.0221 ГОСТ 10450-78 | |
| 45 | 310330 | Шайба 20.01.08кп.019 ГОСТ 10450-78 | |
| 46 | 404-13-226 | Зажим | |
| 46 | 404-13-226-20 | Зажим | |
| 47 | 3501-13-122 | Ось | |
| 48 | 3501-13-127 | Планка | |
| 49 | 3501-13-130СП(SP) | Тяга | |
| 50 | 404-13-269 | Ось | |
| 50 | 404-13-269-20 | Ось | |
| 51 | Шплинт3,2х14 | Шплинт 3,2х14 | |
| 52 | 3501-13-128СП(SP) | Тяга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
