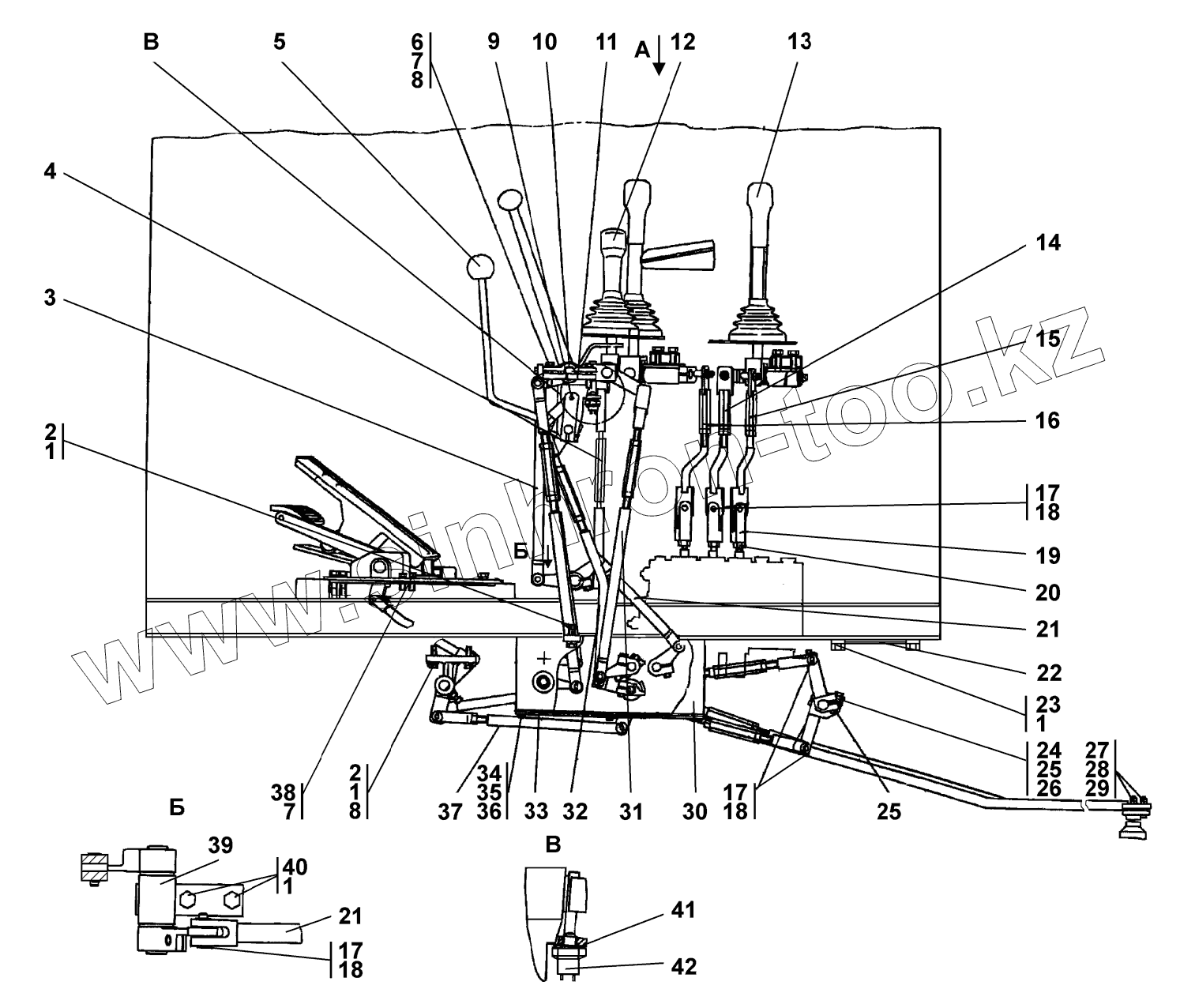

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Управление трактором
1
1
1
1
2
2
3
3
4
5
5
6
7
7
8
8
8
9
9
10
10
11
12
13
14
15
16
17
17
17
18
18
18
18
19
20
20
21
21
22
23
23
24
24
25
25
26
27
27
28
28
29
30
30
31
32
33
33
34
35
36
36
37
38
39
40
40
41
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Шайба10ОТ | Шайба 10 ОТ | |
| 2 | БолтM10-6gх30 | Болт М10-6gх30 | |
| 3 | 3501-13-132-20СП(SP) | Тяга | |
| 3 | 3501-13-132СП(SP) | Тяга | |
| 4 | 3501-13-135СП(SP) | Тяга | |
| 5 | 46-23-133 | Рукоятка | |
| 5 | 46-23-133-20 | Ручка | |
| 6 | БолтМ8-6gх40 | Болт М8-6gх40 | |
| 7 | Шайба8Т | Шайба 8Т | |
| 8 | 310150 | Шайба 8.01.08кп.019 ГОСТ 11371-78 | |
| 8 | 310150-20 | Шайба 8.01.08кп.0221 ГОСТ 11371-78 | |
| 9 | 404-13-269-02 | Ось | |
| 9 | 404-13-269-02-20 | Ось | |
| 10 | 404-13-226 | Зажим | |
| 10 | 404-13-226-20 | Зажим | |
| 11 | 3501-13-127 | Планка | |
| 12 | 2108-1703088 | Ручка | |
| 13 | 2110-1703088 | Ручка 2110-1703088 | |
| 14 | 3501-221СП(SP) | Тяга | |
| 15 | 3501-221-02СП(SP) | Тяга | |
| 16 | 3501-221-01СП(SP) | Тяга | |
| 17 | Шплинт3,2х14 | Шплинт 3,2х14 | |
| 18 | 404-13-269 | Ось | |
| 18 | 404-13-269-20 | Ось | |
| 19 | 2501-13-109 | Вилка | |
| 20 | 300220 | Гайка М12х1,25-6Н.04.019 ГОСТ 15522-70 | |
| 20 | 300220-20 | Гайка М12х1,25-6Н.04.029 ГОСТ 15522-70 | |
| 21 | 3501-13-133СП(SP) | Тяга | |
| 22 | 2501-13-363 | Прокладка | |
| 23 | 280230 | Болт М10-6gх25 | |
| 23 | 280230-20 | Болт М10-6gх25 | |
| 24 | 2001-13-28-02СП(SP) | Рычаг | |
| 24 | 2001-13-28-02-20СП | Рычаг | |
| 25 | БолтМ8-6gх30 | Болт М8-6gх30 | |
| 26 | 340350 | Шпонка 5х7,5 ГОСТ 24071-80 | |
| 27 | 404-13-126 | Втулка | |
| 27 | 404-13-126-20 | Втулка | |
| 28 | 404-13-128 | Ось | |
| 28 | 404-13-128-20 | Ось | |
| 29 | ГайкаМ6 | Гайка | |
| 30 | 2501-13-259-02СП(SP) | Мостик | |
| 30 | 2501-13-259-02-20СП | Мостик | |
| 31 | 3501-13-131СП(SP) | Тяга | |
| 32 | 3501-13-207СП(SP) | Тяга | |
| 33 | 2501-13-221СП(SP) | Крышка | |
| 33 | 2501-13-221-20СП(SP) | Крышка | |
| 34 | БолтМ6-6gх16 | Болт М6-6gх16 | |
| 35 | Шайба6Т | Шайба 6Т | |
| 36 | 310110 | Шайба 6.01.08кп.019 ГОСТ 11371-78 | |
| 36 | 310110-20 | Шайба 6.01.08кп.0221 ГОСТ 11371-78 | |
| 37 | 2501-13-290-01СП(SP) | Тяга | |
| 38 | БолтМ8-6gх25 | Болт М8-6gх25 | |
| 39 | 3501-13-159СП(SP) | Мостик | |
| 40 | 280250 | Болт М10-6gх40 | |
| 40 | 280250-20 | Болт М10-6gх40 | |
| 41 | 310280 | Шайба 16х1.01.10.019 ГОСТ 10450-78 | |
| 41 | 310280-20 | Шайба 16х1.01.10.0221 ГОСТ 10450-78 | |
| 42 | ТУ37003188-76 | Выключатель ВК 418А-3716000 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
