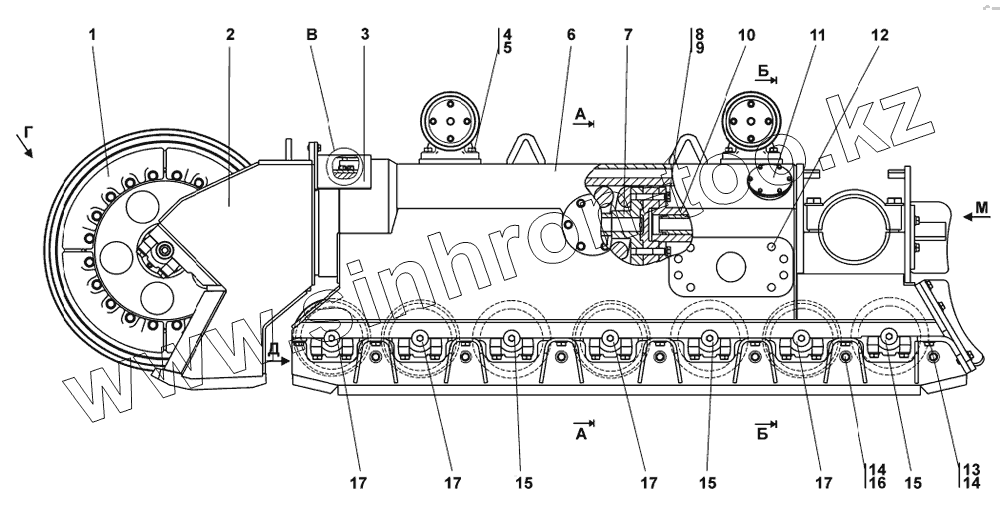

Каталог запасных частей к технике: Промтрактор Т-25.01К1. Тележка
1
1
2
2
3
3
4
4
5
5
6
6
6
6
7
7
8
8
9
10
10
10
10
11
12
13
13
14
14
14
15
15
15
15
16
16
17
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2501-21-160-20СП(SP) | Колесо натяжное | |
| 1 | 2501-21-160СП(SP) | Колесо натяжное | |
| 2 | 2501-21-309СП(SP) | Рама тележки передняя | |
| 2 | 2501-21-309-20СП(SP) | Рама тележки передняя | |
| 3 | 4001-21-120СП(SP) | Кожух | |
| 3 | 4001-21-120-20СП(SP) | Кожух | |
| 4 | 315317 | Шайба | |
| 4 | 315317-20 | Шайба | |
| 5 | 280730 | Болт М20х1,5-6gх60.109.40Х019 ГОСТ 7796-70 | |
| 5 | 280730-20 | Болт М20х1,-6gх60.109.40Х029 ГОСТ 7796-70 | |
| 6 | 2501-21-311СП(SP) | Рама тележки | |
| 6 | 2501-21-311-20СП(SP) | Рама тележки | |
| 6 | 2501-21-312СП(SP) | Рама тележки | |
| 6 | 2501-21-312-20СП(SP) | Рама тележки | |
| 7 | 2501-21-180СП(SP) | Механизм сдавания | |
| 7 | 2501-21-180-20СП(SP) | Механизм сдавания | |
| 8 | 280750-20 | Болт М20х1,5-6gх120 | |
| 8 | 280750 | Болт М20х1,5-6gх120 | |
| 9 | Шайба20ОТ | Шайба 20 ОТ | |
| 10 | 4001-21-117-02СП(SP) | Механизм натяжения | |
| 10 | 4001-21-117-02-20СП | Механизм натяжения | |
| 10 | 4001-21-117-03СП(SP) | Механизм натяжения | |
| 10 | 4001-21-117-03-20СП | Механизм натяжения | |
| 11 | 0901-21-71 | Крышка | |
| 12 | 440001 | Пробка | |
| 13 | 280815-20 | Болт М24х2.6gх50.109.40Х029 ГОСТ 7796-70 | |
| 13 | 280815 | Болт М24х2.6gх50.109.40Х019 ГОСТ 7796-70 | |
| 14 | 310350 | Шайба 24.01.10.019 ГОСТ 11371-78 | |
| 14 | 310350-20 | Шайба 24.01.10.0221 ГОСТ 11371-78 | |
| 15 | 2501-21-145-01СП(SP) | Каток опорный | |
| 15 | 2501-21-14501-20СП | Каток опорный | |
| 16 | 300350-01 | Гайка М24х2-6Н.12.019 ГОСТ 15521-70 | |
| 16 | 300350-20 | Гайка М24х2-6Н.12.40Х029 ГОСТ 5915-70 | |
| 17 | 2501-21-145СП(SP) | Каток опорный | |
| 17 | 2501-21-145-20СП(SP) | Каток опорный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
